车间物料吊运起重执行部件结构设计

　　在离散制造车间的物料转运环节，这类起重执行部件常配套在小型单梁起重设备的移动端，承担中小型加工件、工装夹具在工位间的短距离吊运转移任务，相比大型起重设备的通用吊具，这类结构更适配小吨位、高频次的工位间吊装需求，能覆盖机加工工位到装配工位、热处理工位到检验工位的常规物料流转，避免人工搬运重型工件带来的安全隐患，同时减少工位间等待天车调度的时间损耗。从结构功能来看，该部件采用壁挂式安装基座设计，基座上预留的多组安装孔位可直接固定在车间预制的钢结构立柱或者设备侧方的承重立面上，不需要额外搭建落地支撑结构，能充分利用车间上部的闲置空间，不会占用地面作业通道，对于作业空间紧凑的中小机加工车间适配性较强。

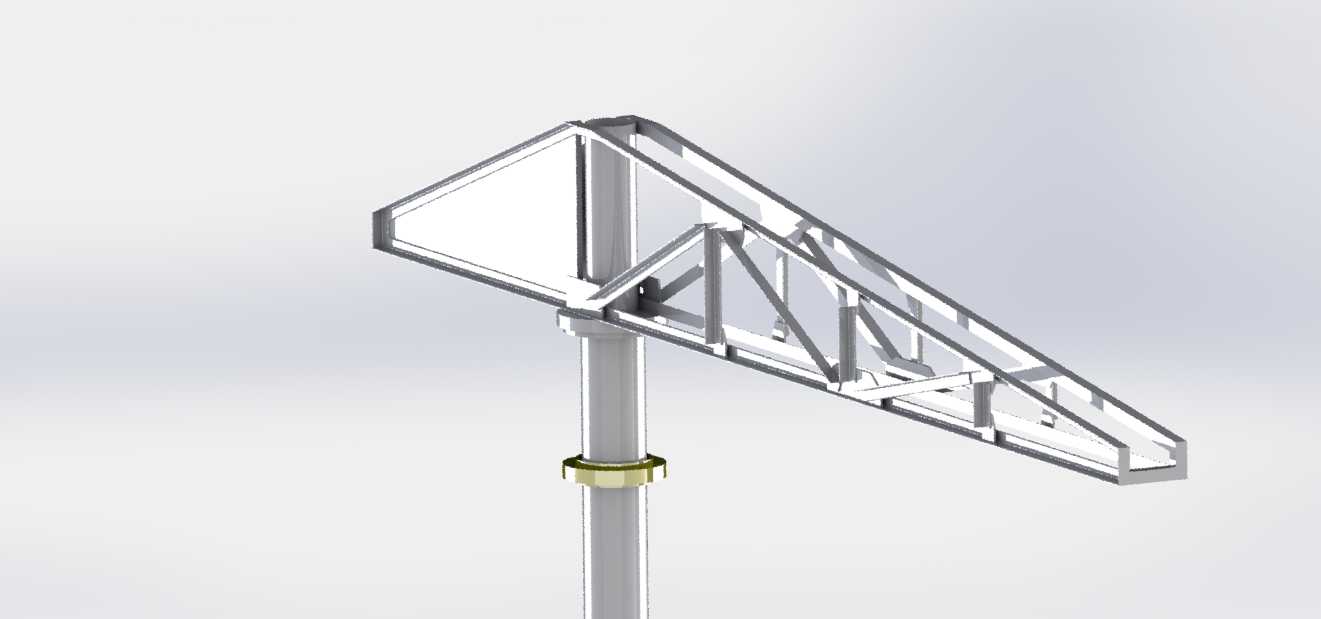

　　主体臂杆采用流线型的变截面设计，从基座连接端到末端吊点位置截面逐步收窄，这种设计并非单纯为了外形规整，而是在有限的材料用量下，让臂杆在承受额定吊重时的应力分布更均匀，避免根部应力集中导致的结构变形，臂杆内部做了中空减重处理，在保证结构刚性的前提下降低了整体自重，减少了驱动部件的负载损耗。设计阶段首先梳理了常规小吨位吊装的作业边界，确定该部件的作业覆盖半径为1.2米到1.8米区间，额定承载上限设定为500kg，完全覆盖车间内常规中小型轴类零件、箱体类加工件、小型工装的重量范围，安装基座的孔位间距按照通用H型钢立柱的安装孔距做了适配，现场安装时不需要额外打孔改制，直接通过高强度螺栓即可完成固定，安装面的平面度公差控制在0.2mm以内，避免安装后臂杆出现偏载倾斜。臂杆末端的吊点位置做了加厚处理，预留了标准吊环的安装螺纹，可直接配套常规的卸扣、吊装带使用，不需要额外加工转接件，臂杆与基座的连接位置设置了限位结构，可限制臂杆的水平回转角度在180度范围内，避免回转过程中碰撞周边的设备或者管线，同时在回转位置设置了阻尼结构，让臂杆在手动推动回转时的速度更平缓，不会因为吊重的惯性出现快速甩动的情况。从实际使用场景来看，这类结构特别适合工位固定、吊装路径相对固定的作业场景，比如数控车床工位的工件上下料吊装，钳工装配工位的重型部件移位，不需要占用车间的主天车资源，工位操作人员可直接就近操作，吊装作业的响应速度更快。

　　结构设计过程中针对受力薄弱点做了针对性强化，比如基座与臂杆的连接销轴采用了调质处理的合金结构钢，销轴与孔的配合公差选用H7/m6的过渡配合，既保证了回转的灵活性，又避免了配合间隙过大导致的吊重晃动，臂杆的表面做了喷塑处理，能适应车间内存在切削液、润滑油飞溅的环境，不会轻易出现锈蚀剥落的情况。安装时需要注意基座的固定螺栓必须匹配对应的承重等级，安装完成后需要先做空载回转测试，确认臂杆回转无卡滞、限位可靠后再做额定负载的试吊，试吊过程中检查各连接位置无变形、无异响后方可投入日常使用。日常维护过程中只需要定期给回转销轴位置加注润滑脂，检查连接螺栓的紧固力矩即可，结构本身没有复杂的传动部件，故障率极低，能长期在车间的复杂环境下稳定运行。

　　相比落地式的悬臂吊结构，这种壁挂式的设计不需要做地面基础，安装成本更低，对于已经投产的车间来说改造难度更小，不会破坏现有地面的地坪结构，也不会影响地面的物流通道规划。臂杆的外形做了圆弧过渡处理，没有尖锐的棱角，避免作业人员在周边走动时出现磕碰划伤的情况，所有外露的连接螺栓都采用了内六角结构，螺栓头部不突出安装面，进一步降低了磕碰的风险。在设计建模阶段，对整个结构做了静力学仿真验证，在1.25倍额定负载的工况下，臂杆的最大变形量控制在2mm以内，最大应力值远低于材料的屈服强度，保证了长期使用的结构安全性，同时针对回转部位的磨损情况做了寿命测算，在正常润滑维护的前提下，回转销轴的使用寿命可达8年以上，不需要频繁更换易损件。
