六灯USB便携照明模块结构设计

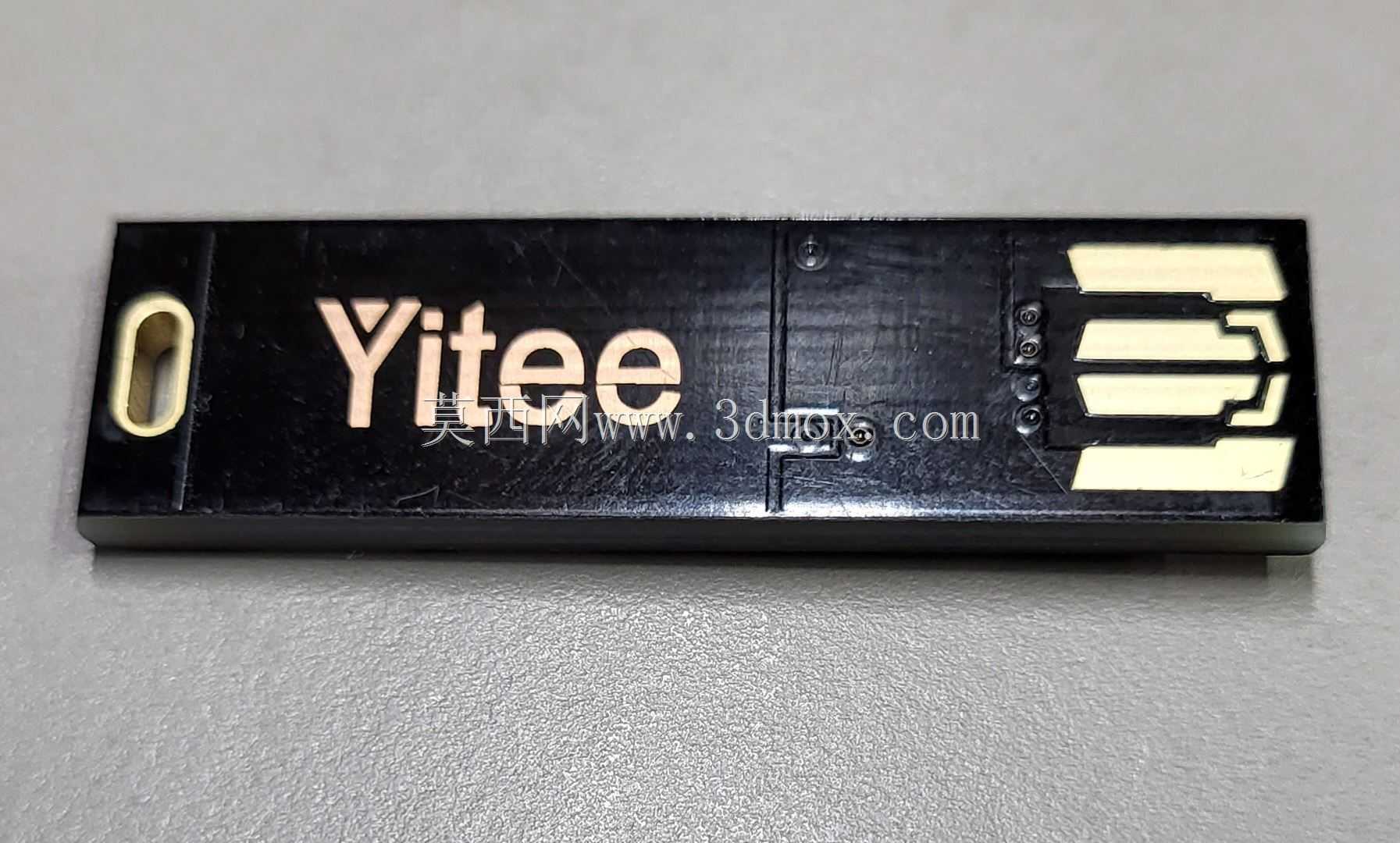

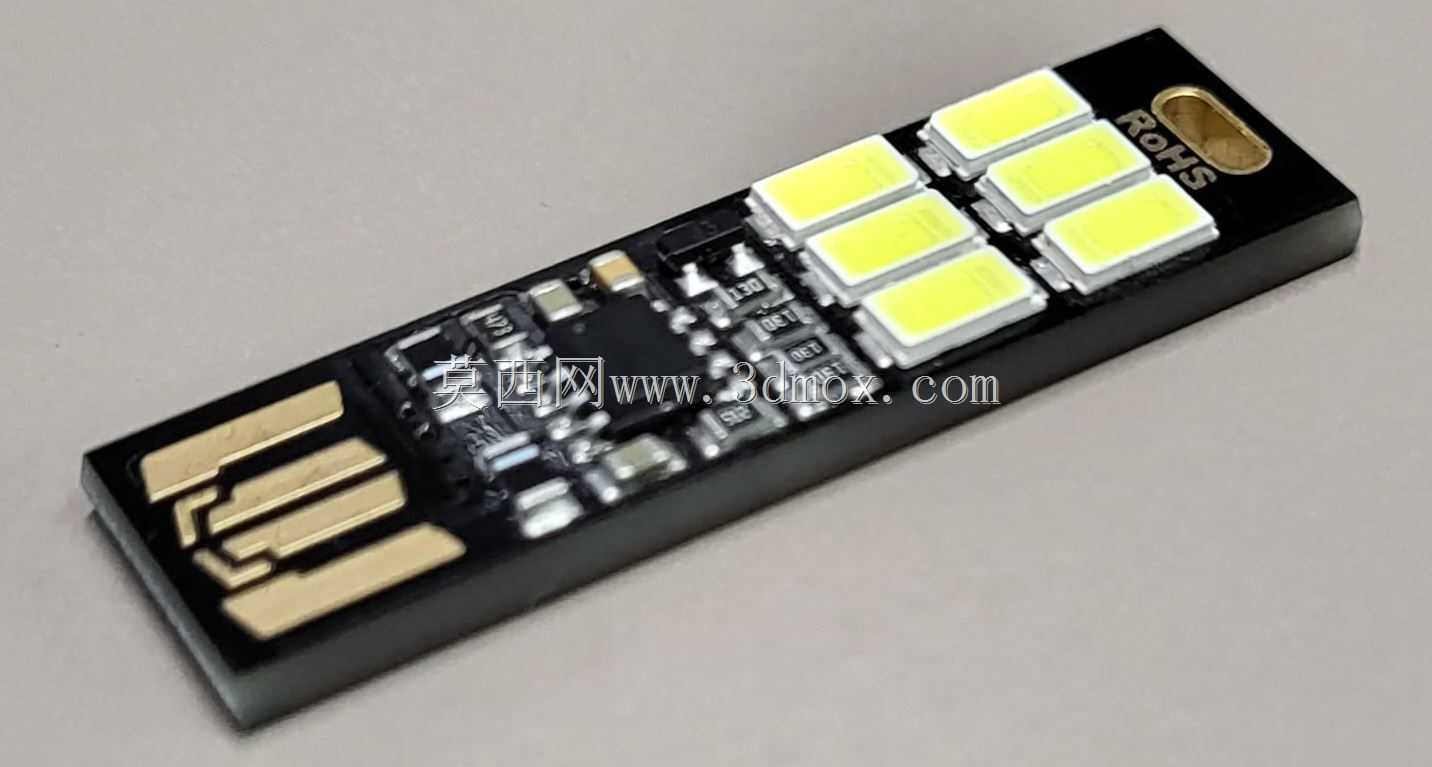

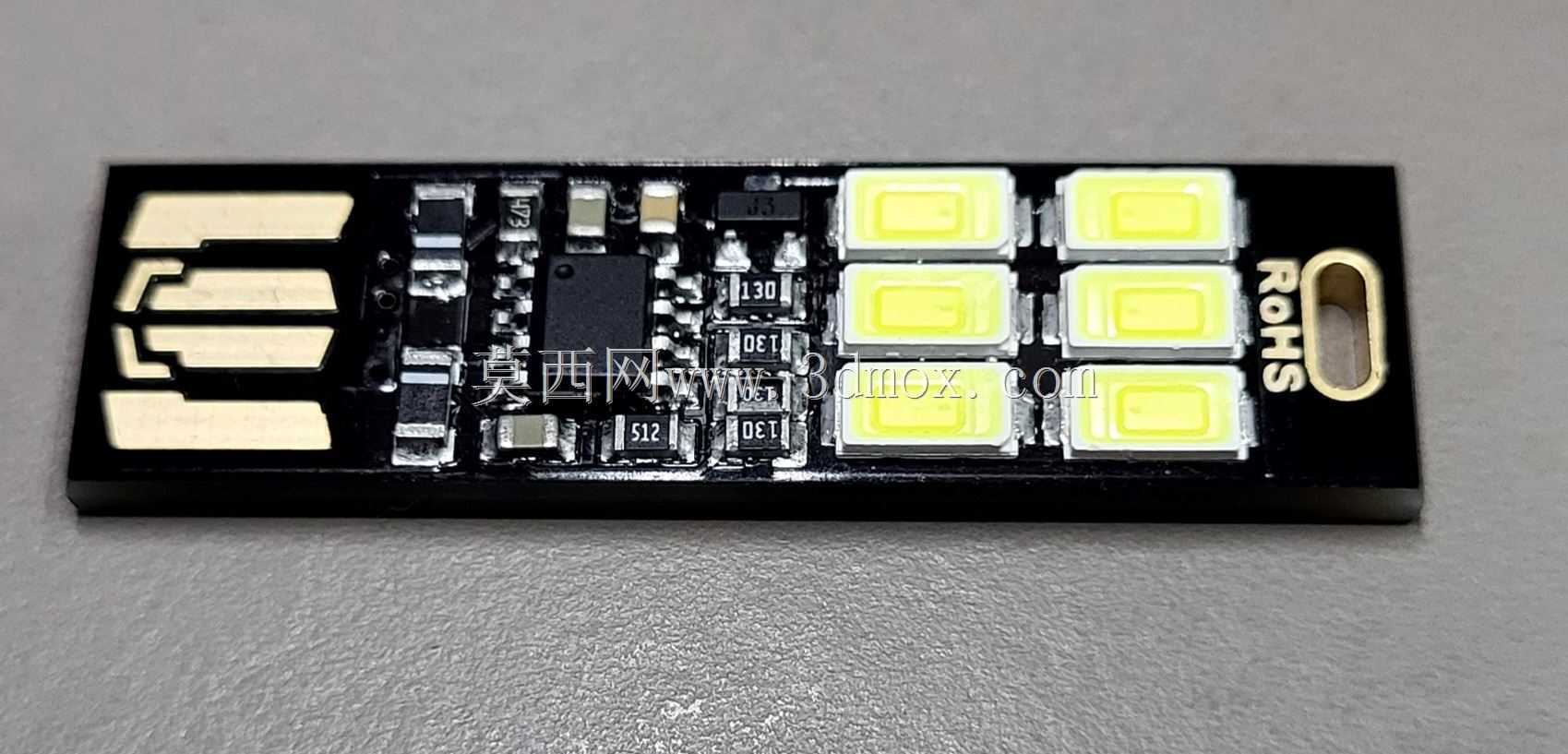

　　这款六灯USB照明模块的设计，最初是面向临时补光场景的轻量化需求做的结构落地，日常做设备调试、机柜内部检修、夜间桌面局部补光时，不需要额外布设供电线路，直接插在常见的USB-A接口上就能取电工作，适配充电宝、电脑USB口、充电头这类随处可见的供电端，省去了单独配电源、接导线的麻烦。从结构布局来看，整个模块采用长条状PCB作为承载基底，金手指端完全遵循标准USB-A公头的尺寸规范，插拔时的配合间隙控制在0.1mm以内，保证和常规母座插接时不会出现松脱、接触不良的问题，金手指表面做了镀金处理，反复插拔后的接触电阻稳定性符合日常使用的耐磨要求。六颗LED灯珠沿PCB长度方向分两列排布，每颗灯珠的焊接位置都预留了足够的散热铜箔，

　　避免长时间点亮时灯珠结温过高导致光衰过快，灯珠的发光角度经过排布计算，点亮后在前方30cm距离处能形成直径约20cm的均匀光斑，不会出现局部过亮或者暗区明显的问题。板载的驱动电路全部采用贴片元件布局在PCB靠近金手指的一侧，元件高度全部控制在2mm以内，外围通过黑色环氧封装层做整体固定，既可以避免日常使用中元件被磕碰脱落，也能起到绝缘防护的作用，防止意外短接损坏供电设备。模块尾端预留了一个直径3mm的挂孔，不需要使用时可以穿入挂绳收纳，或者挂在钥匙串上随身携带，整体厚度控制在5mm以内，插在侧边USB口上不会和相邻接口产生干涉，哪怕是并排布置的密集USB母座，也能正常插接使用。建模过程中所有元件的尺寸都按照实物实际规格1:1还原，

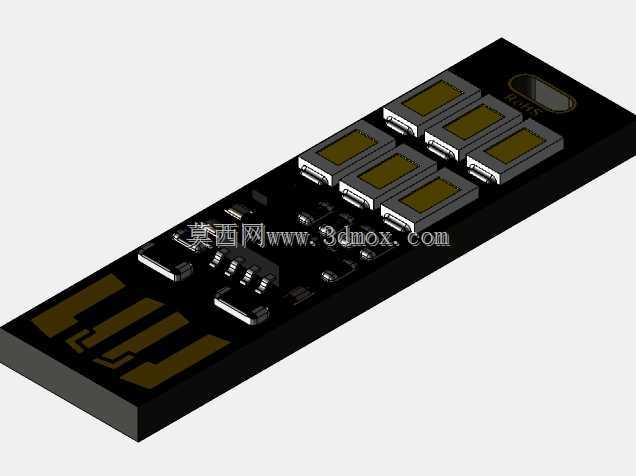

　　包括贴片电阻、电容、驱动芯片的封装尺寸，灯珠的发光面高度，金手指的倒角细节都做了完整复刻，不管是做电子配件的结构适配验证，还是做便携照明产品的方案参考，都能直接调取模型做装配干涉检查，不需要再重新测量实物尺寸调整参数。考虑到这类模块经常会在狭窄空间内使用，整体外形没有突出的尖锐棱角，边缘全部做了0.2mm的圆角处理，插拔时不会划伤手部或者设备外壳，封装层的边缘和PCB齐平，不会出现溢胶导致的尺寸超差问题，保证插接时能顺利推入USB母座到位。
