手持式便携电池检测设备结构设计

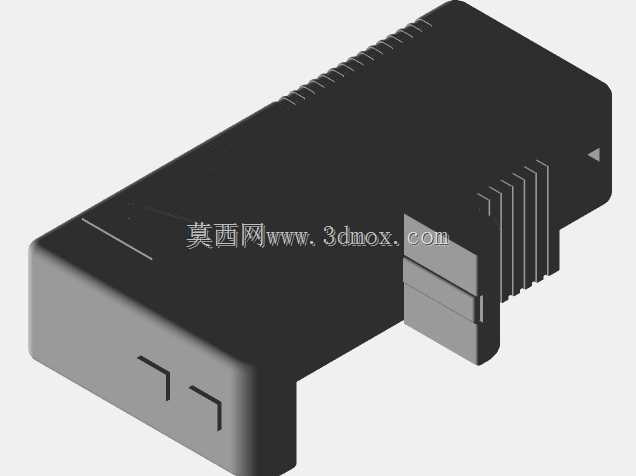

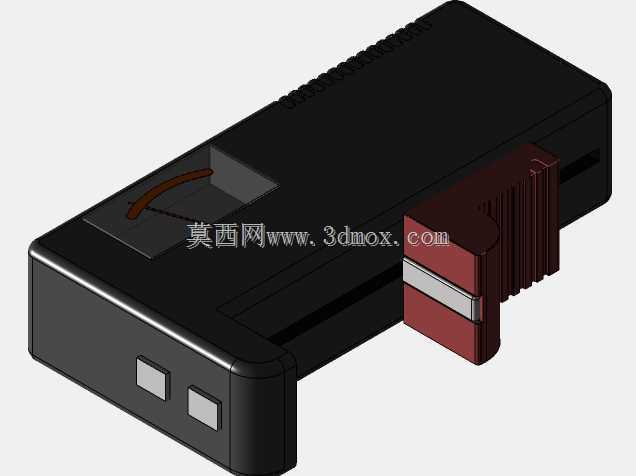

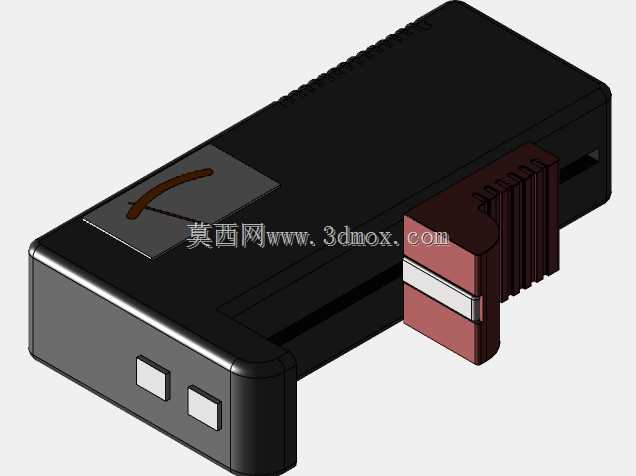

　　日常电子维修、家用电池排查、小型数码门店的电池状态核验场景中，这类手持检测设备的使用频率极高，不需要复杂的接线操作，单手握持即可完成单节电池的性能快速判定，适配干电池、小型充电电池等多种常见圆柱类电池的检测需求。设备整体采用方正的盒式手持造型，外壳做了圆角过渡处理，握持边缘没有尖锐棱角，长时间手持操作不会产生硌手的不适感，整体尺寸控制在单手握持的舒适区间，宽度不超过成年人手掌宽度，厚度适配手指自然弯曲的握持弧度，日常可以直接放入工具包或者工作服口袋携带，不会占用过多收纳空间。设备正面设置了直观的指针式显示区域，不需要额外供电点亮屏幕，依靠被测电池本身的供电即可驱动指针偏转显示剩余电量，避免了检测设备自身亏电无法使用的问题，

　　显示区域旁设置了两个实体操作按键，按键采用凸起的方形设计，按压行程清晰，戴薄劳保手套操作也能准确触发，不会出现误触或者按动无反馈的情况。设备侧方设置了电池插接位，适配常见规格的电池插入，插接位做了导向结构，电池插入时可以自动对位正负极，不需要使用者刻意对准电极，插到位后有明显的卡位反馈，接触电极采用弹性铜片结构，多次插拔也能保持稳定的接触压力，不会出现接触不良导致的检测数值偏差。设计时优先考虑了户外无电源场景的使用需求，整体没有多余的冗余结构，外壳壁厚均匀，采用常见的卡扣加螺丝的装配方式，后期拆解更换电极或者清理内部灰尘都很方便，内部电路板的安装位预留了足够的安全间隙，电池插入位和内部电路之间设置了绝缘挡墙，

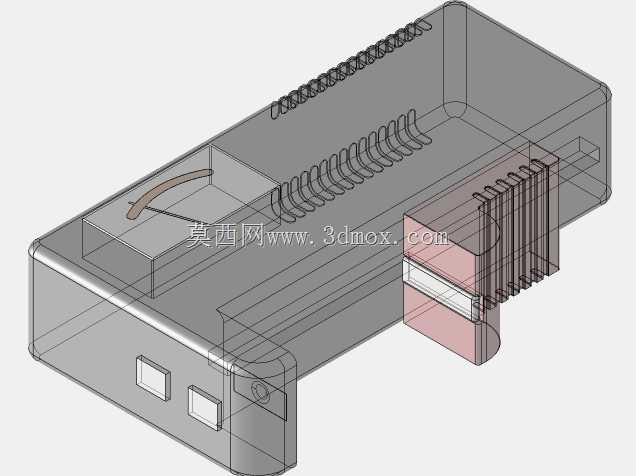

　　避免电池漏液渗入电路区域造成损坏。设备尾部预留了挂绳孔位，可以搭配手腕挂绳使用，在高空作业或者登高检测时防止设备脱手跌落，外壳表面做了细微的防滑纹理，手上沾有少量油污或者汗液时也能稳定握持，不会打滑。从结构建模的角度看，该模型完整还原了设备的装配关系，外壳的止口、按键的配合间隙、电极的安装位置都按照实物1:1还原，可作为同类手持检测设备结构设计的参考案例，也可用于维修场景下的配件适配比对，帮助结构设计者快速掌握手持便携检测类产品的尺寸边界、人机交互布局要点，在做同类产品开发时可以直接参考其握持区域的尺寸设定、操作按键的位置排布逻辑，减少前期人机验证的重复工作量。
