通用5V通灵继电器控制模块结构设计

　　在嵌入式控制、小型自动化装置的开发场景里，低压继电器模块是衔接弱电控信号与强电负载回路的核心中转部件，这款适配5V控制电平的通用继电器模块，常被搭配Arduino、ESP系列开发板使用，完成小信号对外部负载的通断操控，覆盖创客项目开发、小型实验装置搭建、工业现场简易信号隔离控制、智能家居改装等多类场景，解决低压控制端无法直接驱动交流或直流负载的痛点，同时实现控制回路与负载回路的电气隔离，避免负载侧的电压波动、浪涌冲击损坏前端控制芯片。

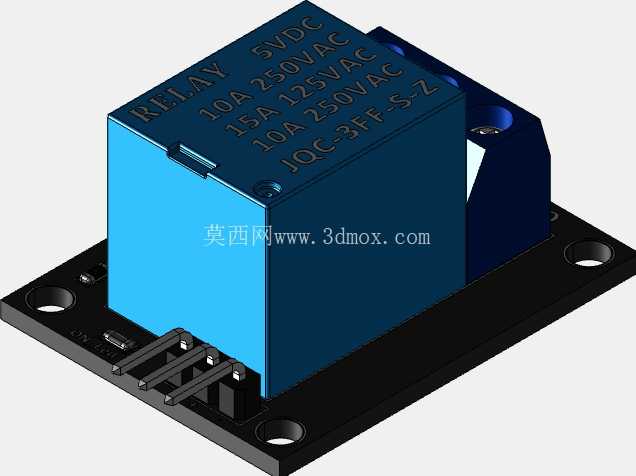

　　这款模块采用的核心继电器为通灵品牌JQC-3FF-S-Z型号，建模过程完全依托实物板件的实测尺寸完成，所有结构比例与实物完全一致，没有做理想化的简化处理，能直接用于整机装配的干涉检查、布局模拟工作。从功能特性来看，模块的核心作用是通过5V直流电平控制线圈得电，带动内部触点吸合，从而实现被控回路的导通，线圈侧的控制逻辑兼容常规单片机IO口的输出电平，不需要额外增加驱动放大电路即可直接触发，触点侧可承载常规小功率负载的通断需求，满足多数小型装置的控制要求。

　　设计思路上，整个模块的结构完全还原实物的布局逻辑，继电器本体位于PCB板的核心位置，引脚排布与实物完全对应，预留的焊盘位置、安装孔位都按照实测尺寸还原，建模时重点还原了继电器外壳的卡扣结构、引脚的折弯角度、PCB板的厚度与边缘倒角，甚至连外壳表面的标识凹槽、引脚的镀层区分都做了对应还原，保证模型导入装配环境后，可以直接模拟模块在设备内部的安装状态，检查与周边结构件的间隙是否满足安全距离要求，避免实际生产装配时出现结构干涉、绝缘距离不足的问题。

　　外形尺寸与安装边界方面，模块整体为矩形结构，PCB板的长宽尺寸完全匹配实物测量值，继电器本体突出PCB板面的高度也做了精准还原，安装孔的孔距、孔径都按照实物参数建模，在进行整机布局时，可以直接将该模型调入装配体，预留对应的安装空间，同时要注意模块触点侧的接线空间预留，保证接线端子插拔、导线弯折时有足够的操作空间，另外继电器本体顶部与上方结构件的间隙需要满足电气安全距离要求，避免高压侧与周边金属结构件发生击穿放电。在实际选型使用时，还要注意模块的控制电平匹配，5V线圈的额定工作电压不能出现过压驱动，否则会导致线圈过热烧毁，欠压则会出现触点吸合不可靠、接触电阻过大的问题，建模时还原的线圈引脚位置，也能帮助设计人员快速对接驱动电路的PCB布局，减少打样迭代的次数。

　　不同于理想化的参数化模型，这款模型所有结构细节都来自实物逆向测绘，没有随意简化的安装卡扣、没有省略的引脚结构，甚至连PCB板上的丝印标识位置都做了对应还原，对于做设备结构布局、教学演示、装配模拟的从业者来说，不需要再花费时间自行测绘实物，直接调用即可完成相关的设计验证工作，能有效缩短前期方案设计的周期，避免因为模型尺寸偏差导致的后期装配问题。在小型自动化设备的电控柜布局中，这类继电器模块通常安装在DIN导轨或者PCB安装柱上，模型还原的安装孔位可以直接匹配标准M2/M2.5安装柱的尺寸，设计时可以直接在装配体中调用标准件完成装配模拟，检查模块与周边接线端子、开关电源、控制器的位置关系，保证走线顺畅、维护方便。另外在创客教育、电子实训的场景中，精准的三维模型也可以用于教学演示，帮助学习者直观理解继电器模块的结构组成、安装方式，理解弱电控强电的实现逻辑，相比二维图纸更有直观性。
