四芯插拔式接线端子结构设计

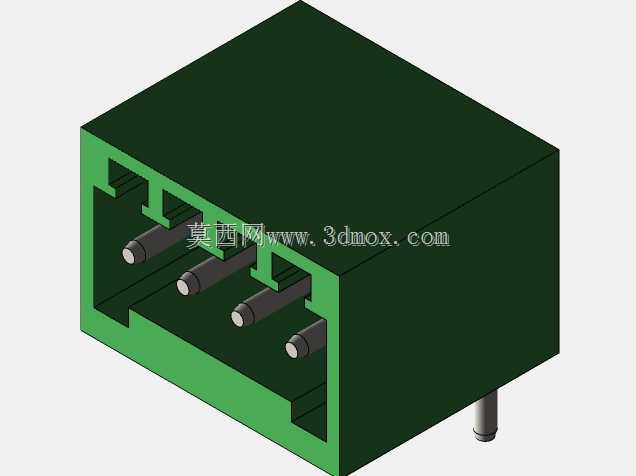

这款四芯接线端子主要应用在工业控制板卡、低压配电模块、小型电气设备内部的导线接驳场景，在设备内部布线时，可实现多股导线与PCB板的快速插拔连接，省去焊接工序，方便后期设备维护时的线路拆改与检修。从结构设计来看，主体采用绝缘壳体包裹插芯的结构，深绿色绝缘外壳选用阻燃工程塑料材质，可满足电气绝缘要求，同时具备一定的抗冲击、耐温性能，适配常规工业设备的工作环境温度范围。前端开口的插拔导向结构做了倒角处理，公头插针插入时可自动导正，避免插针歪斜导致的接触不良或插针弯折问题，内部四个插针呈等距双排排布，相邻插针之间设置绝缘隔筋，可防止相邻引脚之间出现爬电、短路问题，提升电气安全性能。底部伸出的定位插脚与焊接引脚，可直接对应PCB板上的安装孔位，定位插脚在焊接前可先卡入板孔实现预固定，避免波峰焊过程中端子移位，焊接引脚长度适配常规1.6-2mm厚度的PCB板，焊盘尺寸可按照引脚直径预留0.2-0.3mm的焊接间隙。安装边界方面，端子整体为方块式结构，在PCB板上占用的安装空间紧凑，相邻端子并排安装时，壳体侧面的平直结构可实现紧密贴合，不会出现干涉问题，插拔操作时所需的手部操作空间预留充足，不会因为周边元件排布过近导致插拔困难。插针采用铜质基材表面镀锡处理，既保证导电性能，也可提升抗氧化能力，降低长期使用后的接触电阻，适配24-220V电压等级下的小电流信号传输与小功率供电线路连接，在小型PLC扩展模块、传感器接线端子排、工控板IO接口等场景中均可适配使用。设计过程中重点考量了绝缘防护、插拔寿命、安装便利性三个核心维度，壳体壁厚均匀，符合注塑成型的工艺要求，避免出现注塑缩痕、缺料等生产缺陷，插针与绝缘壳体之间采用过盈压装的固定方式，可承受常规插拔力下的拉脱强度，不会出现插针被拔出壳体的问题。
