塔式谷物烘干处理设备结构设计

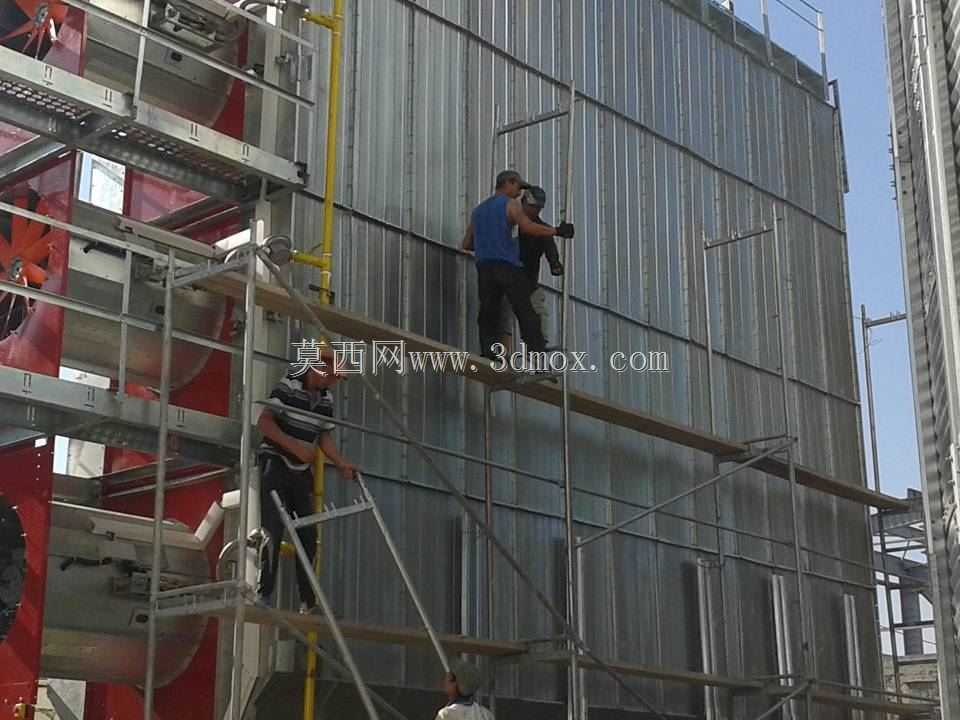

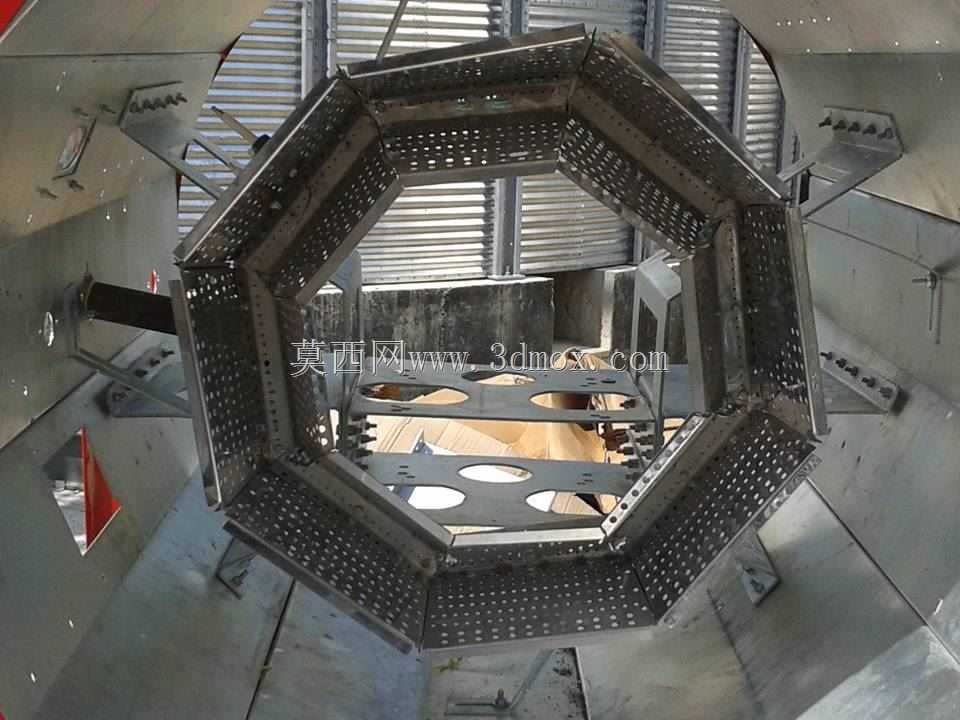

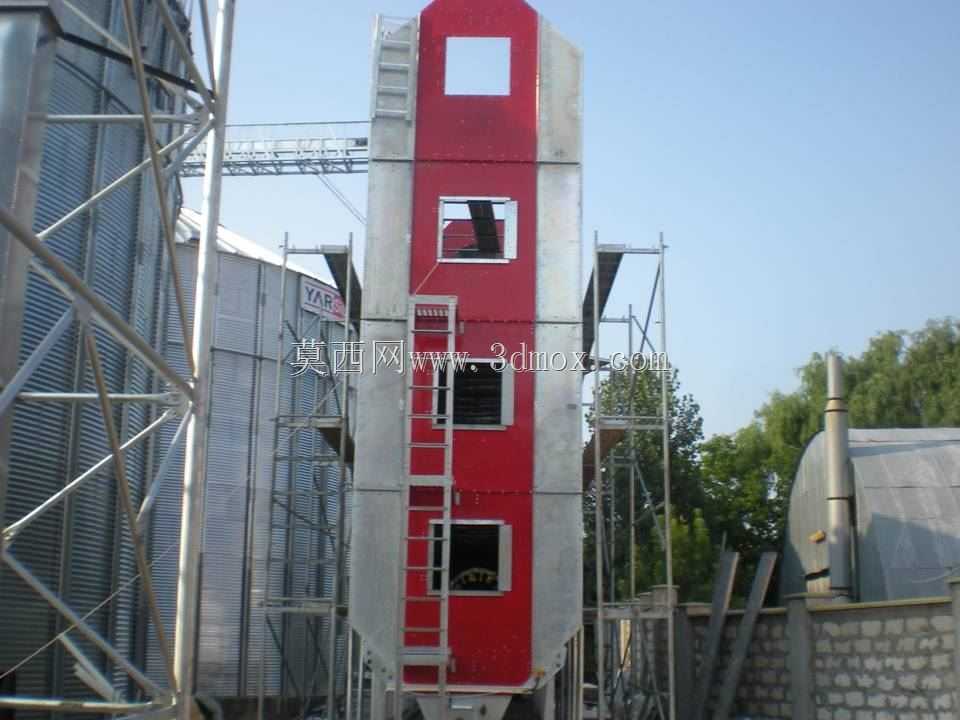

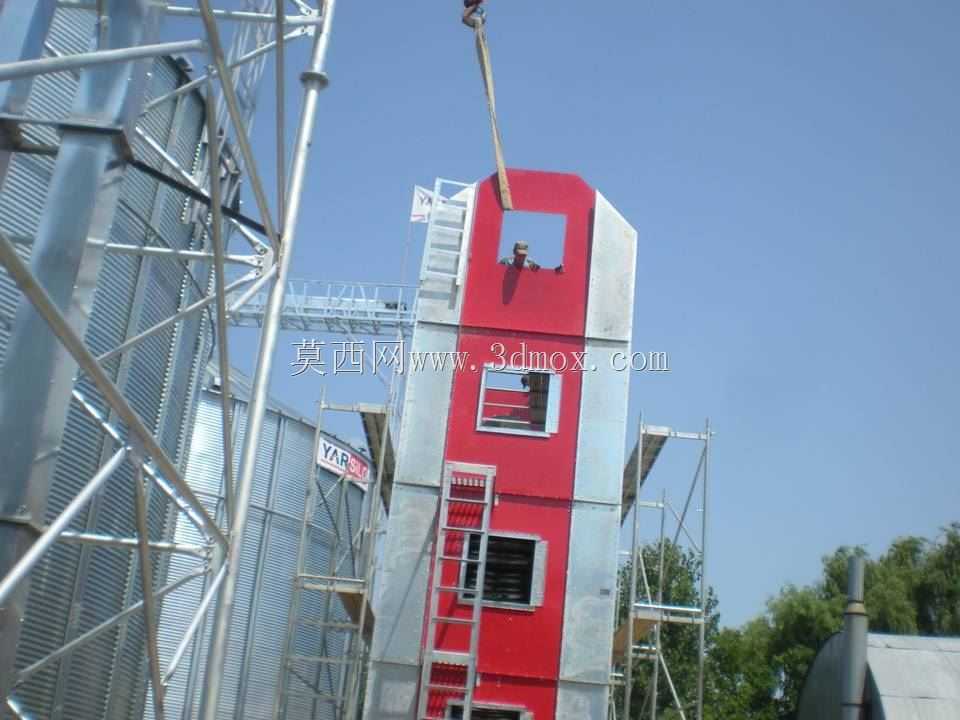

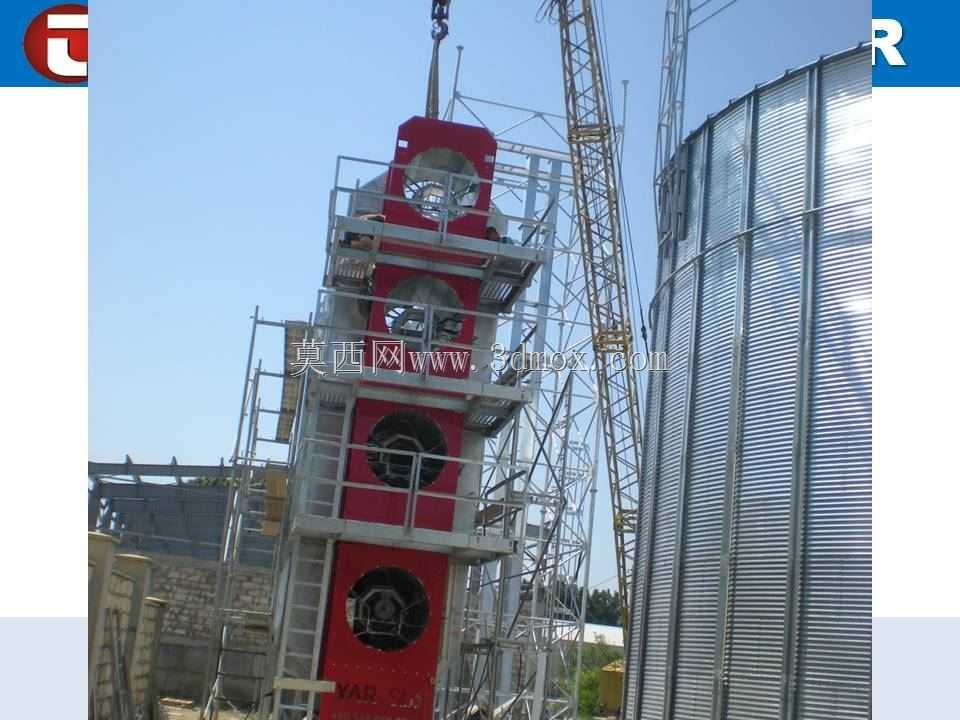

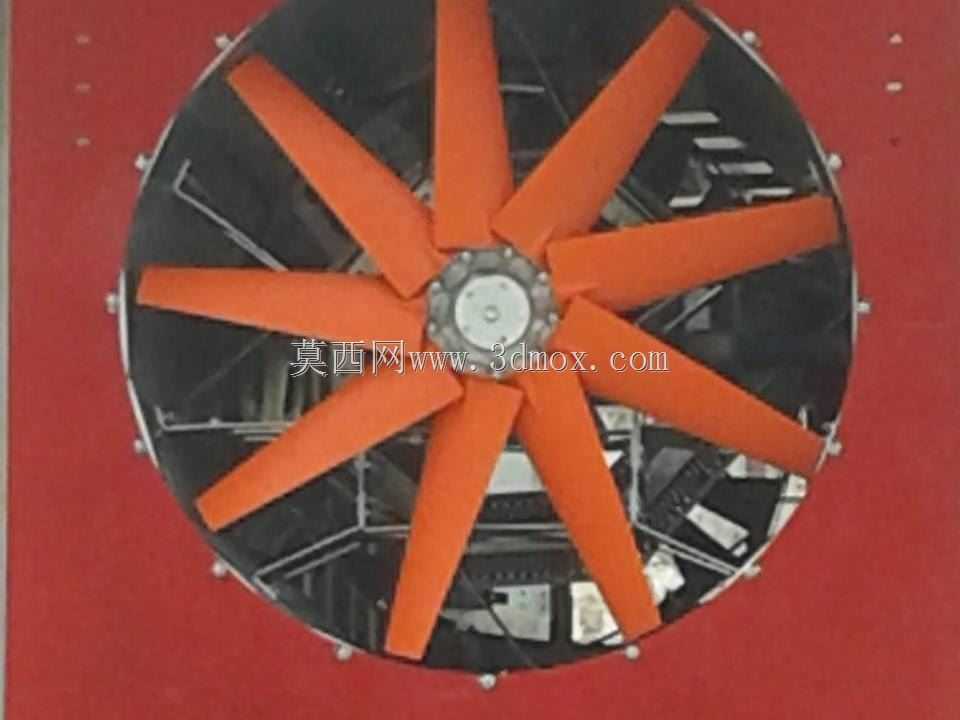

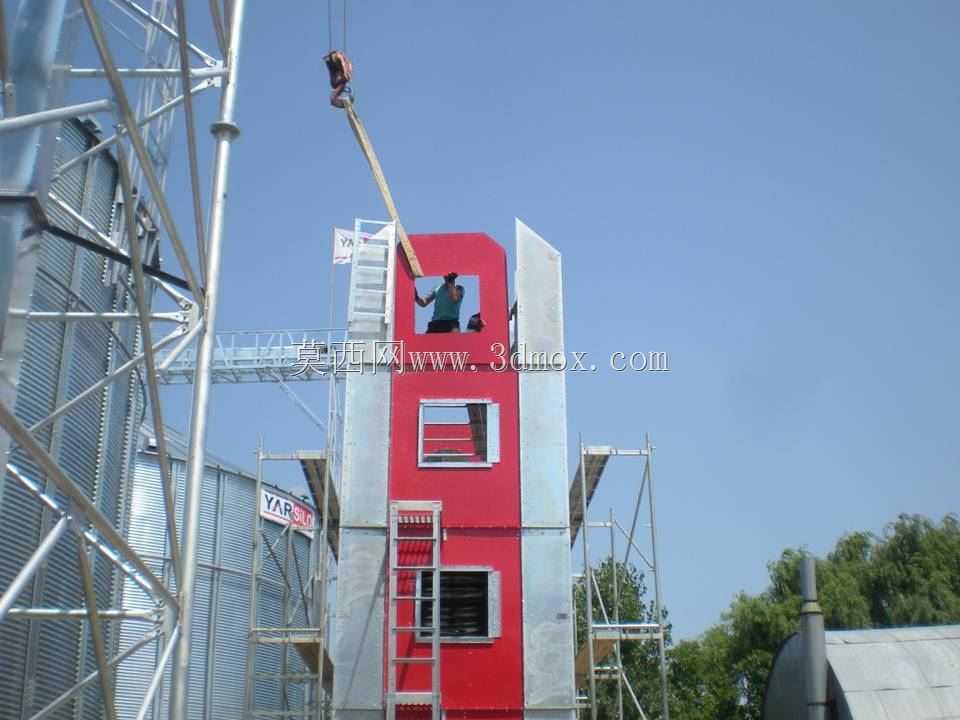

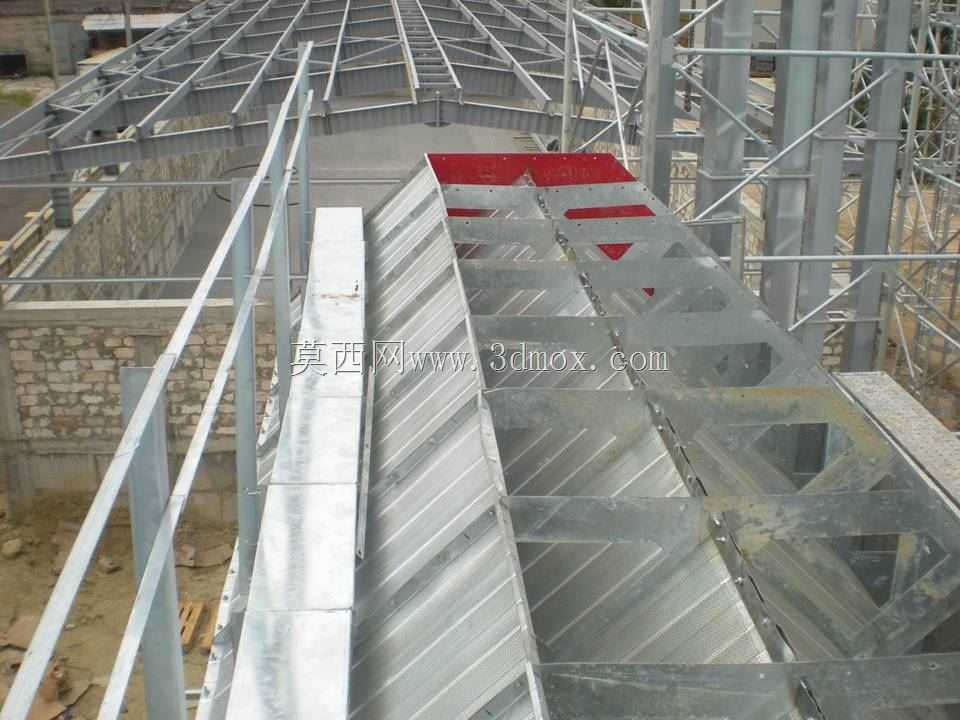

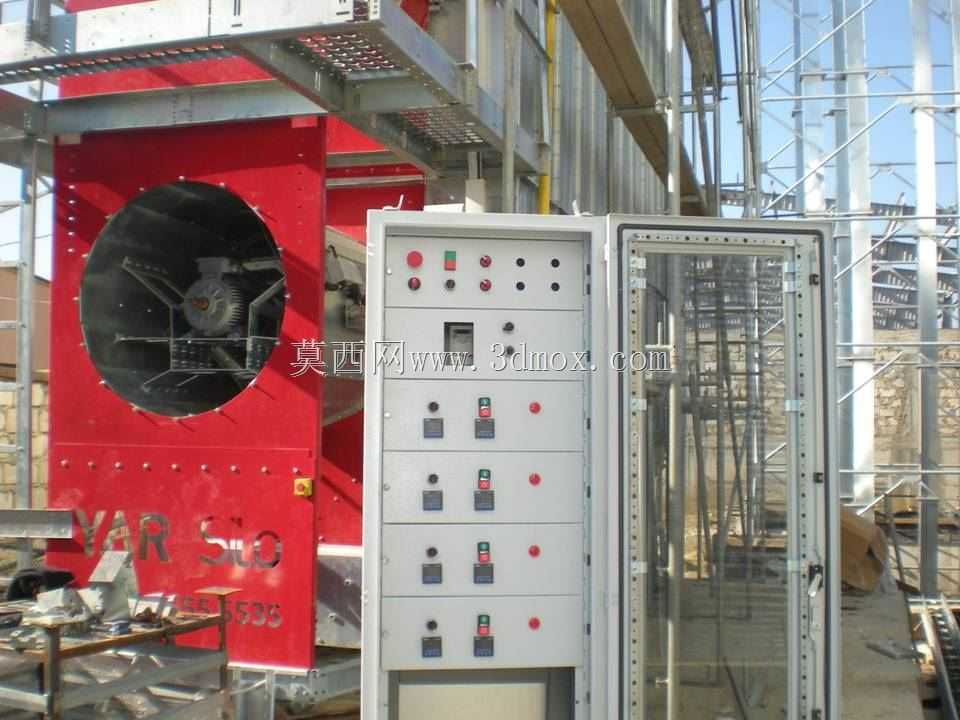

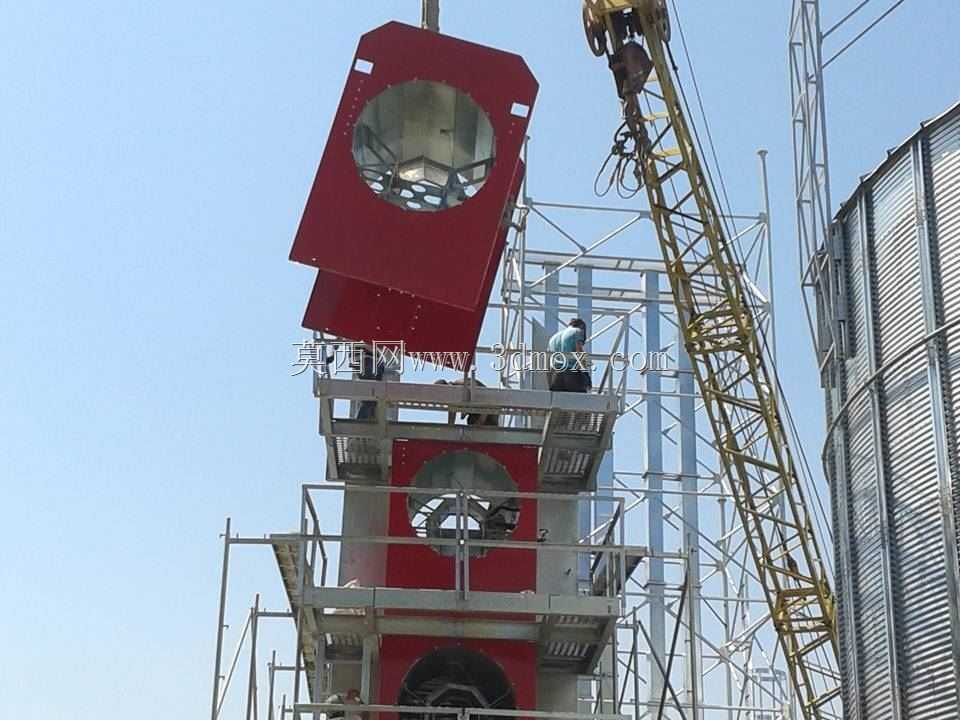

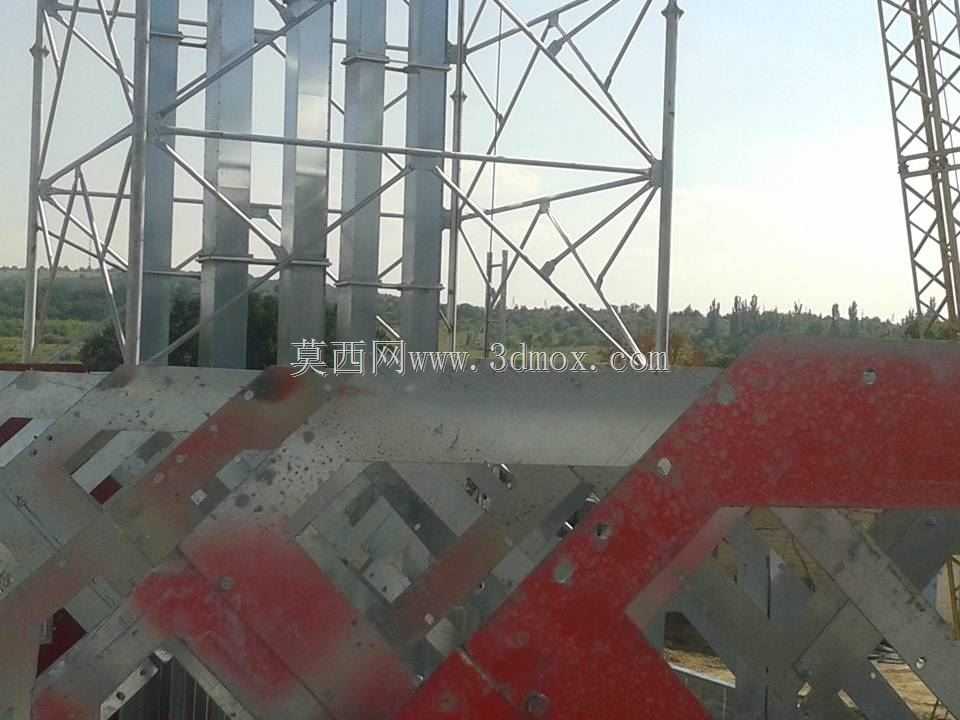

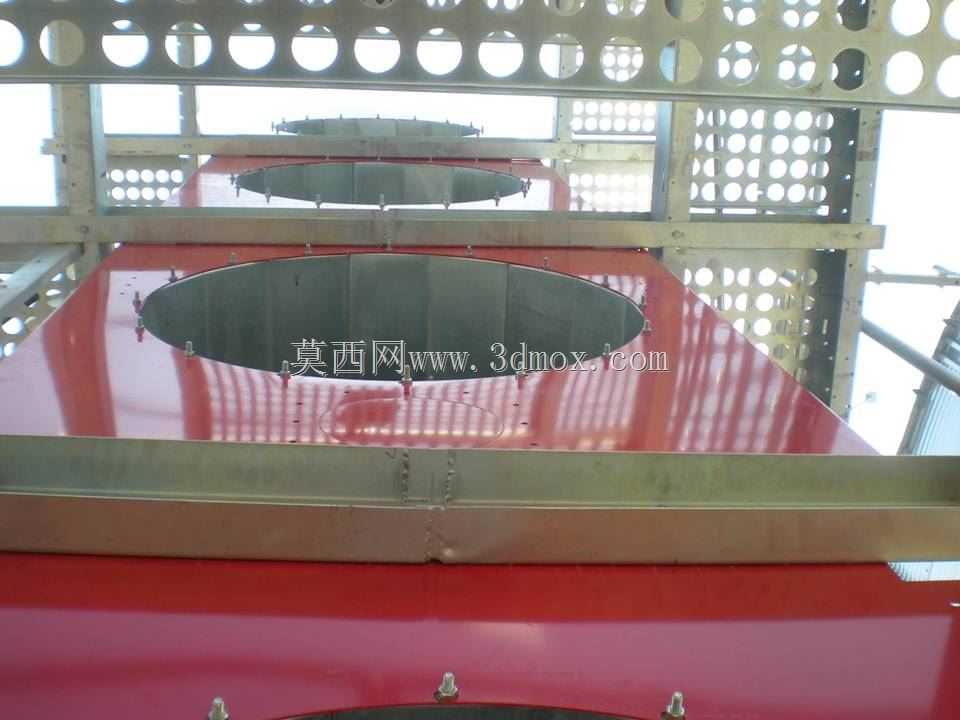

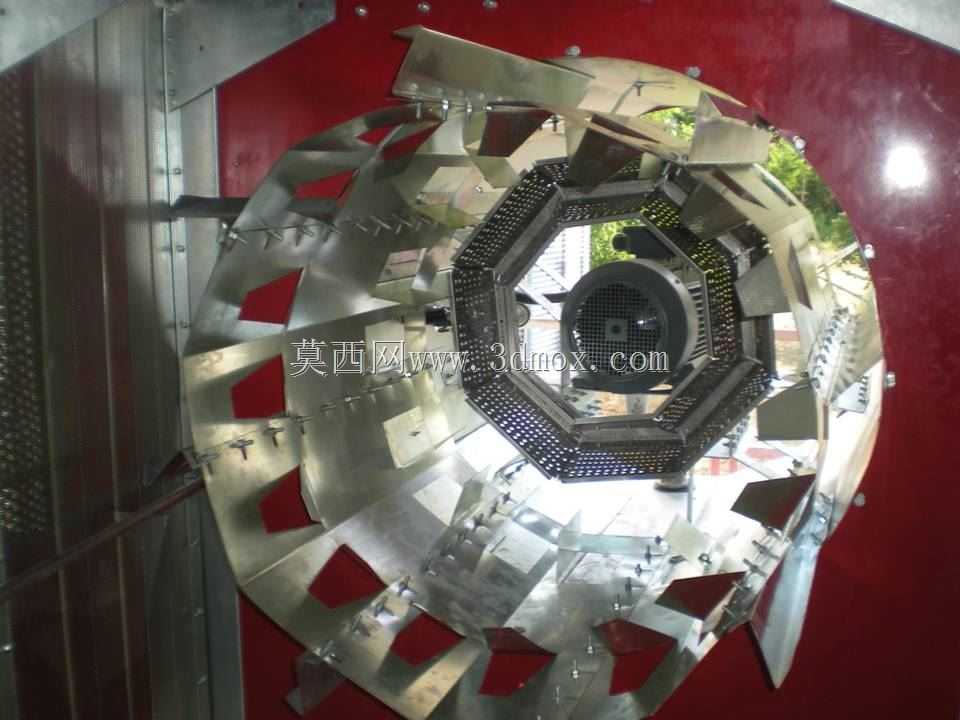

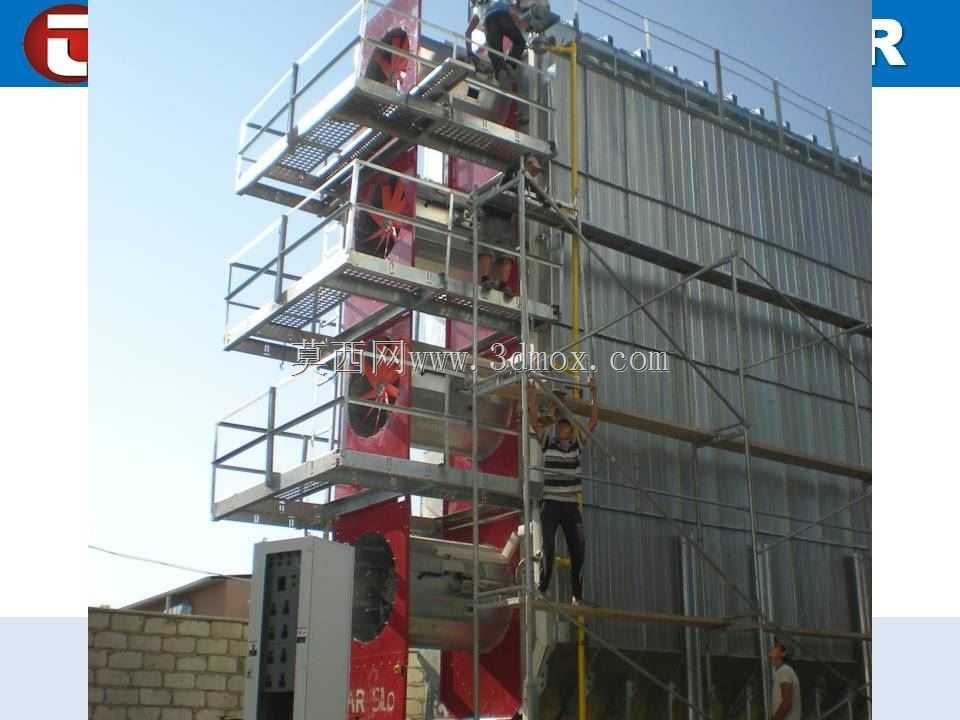

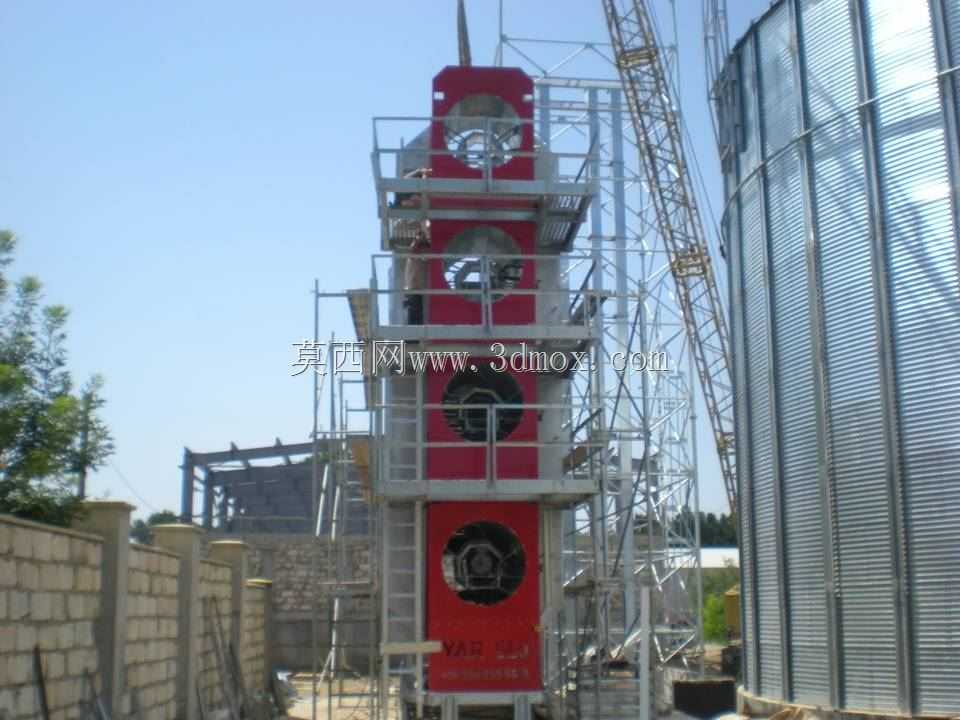

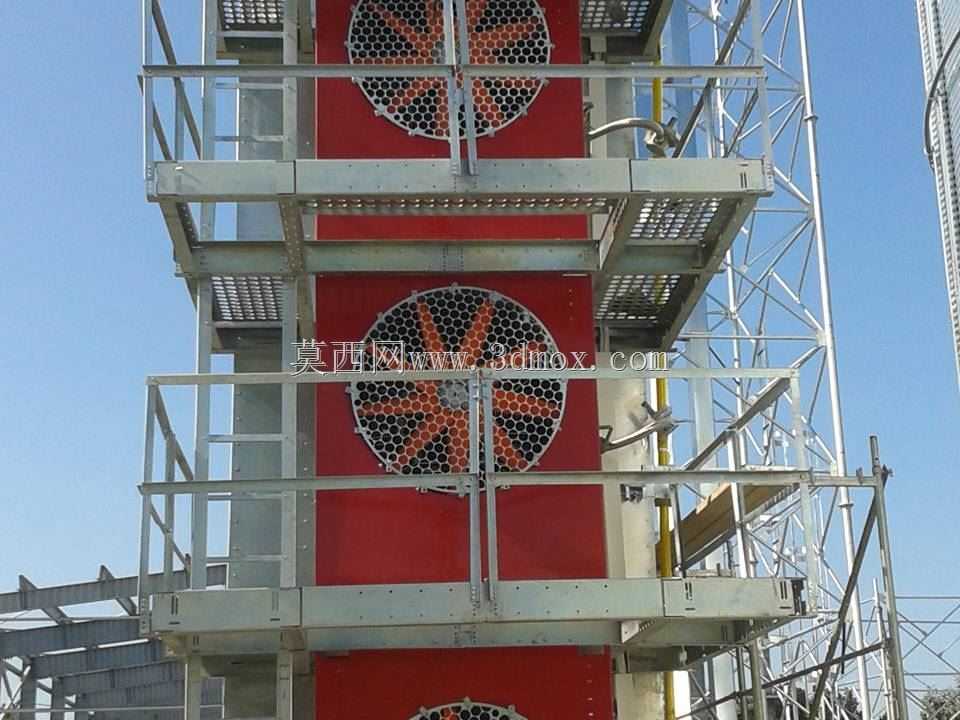

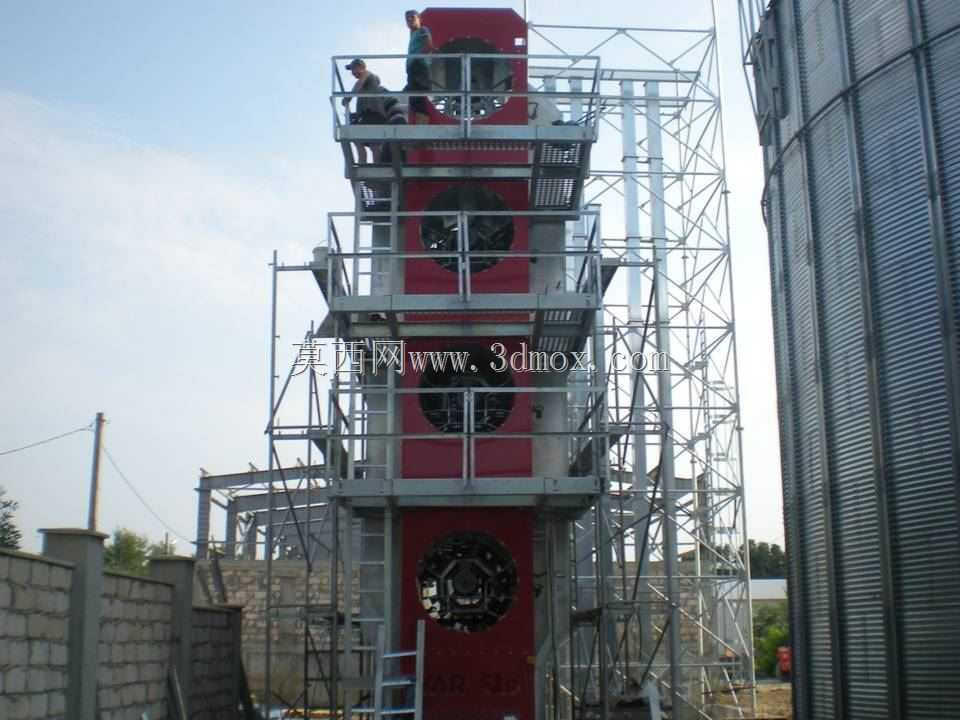

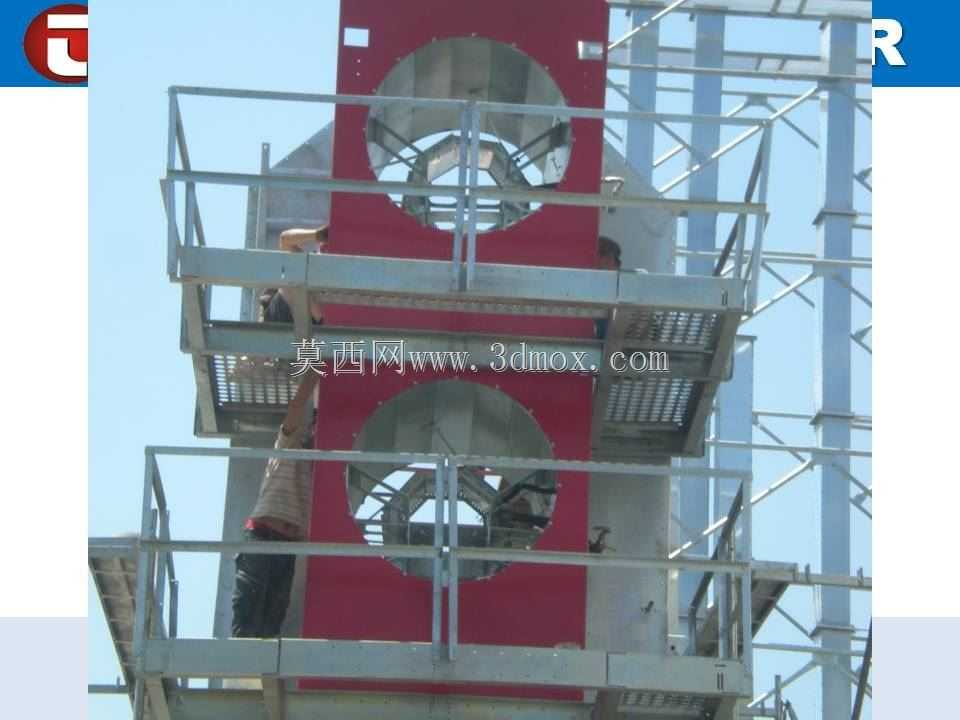

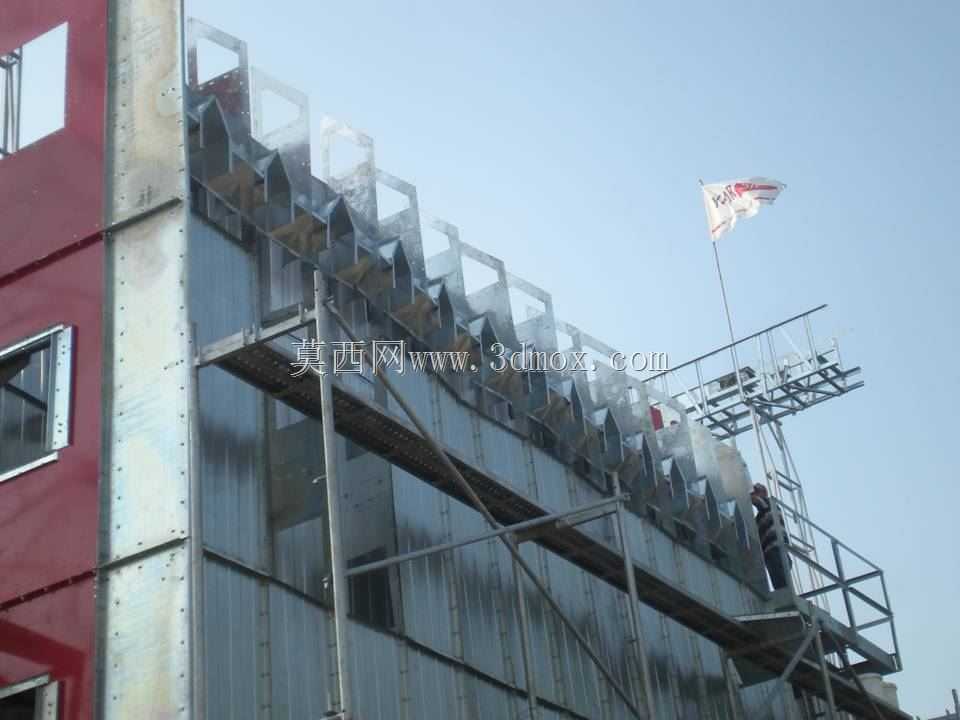

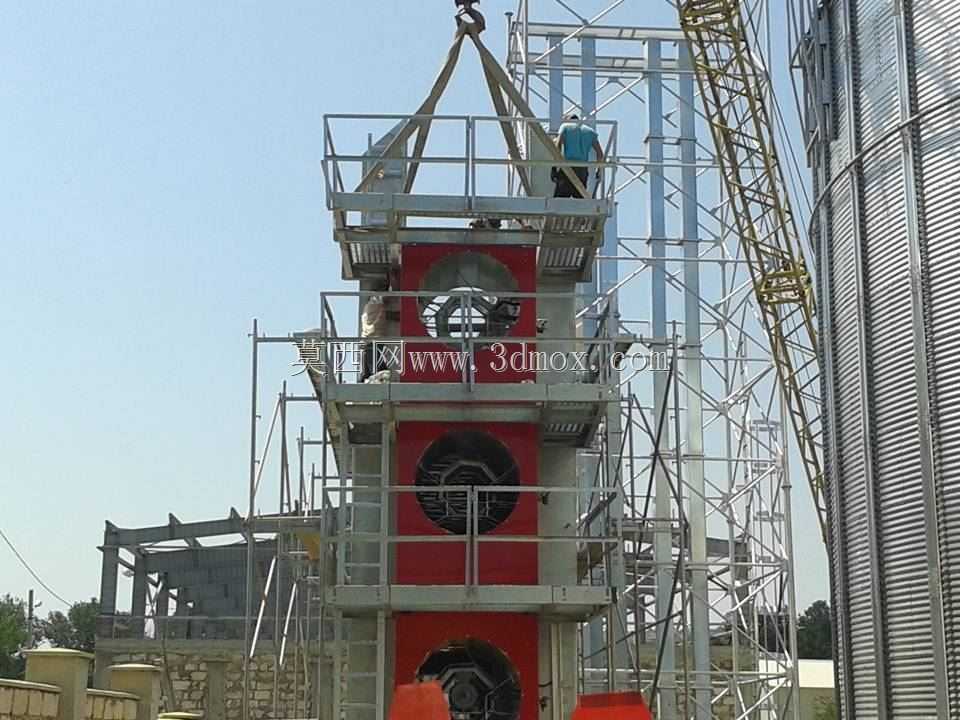

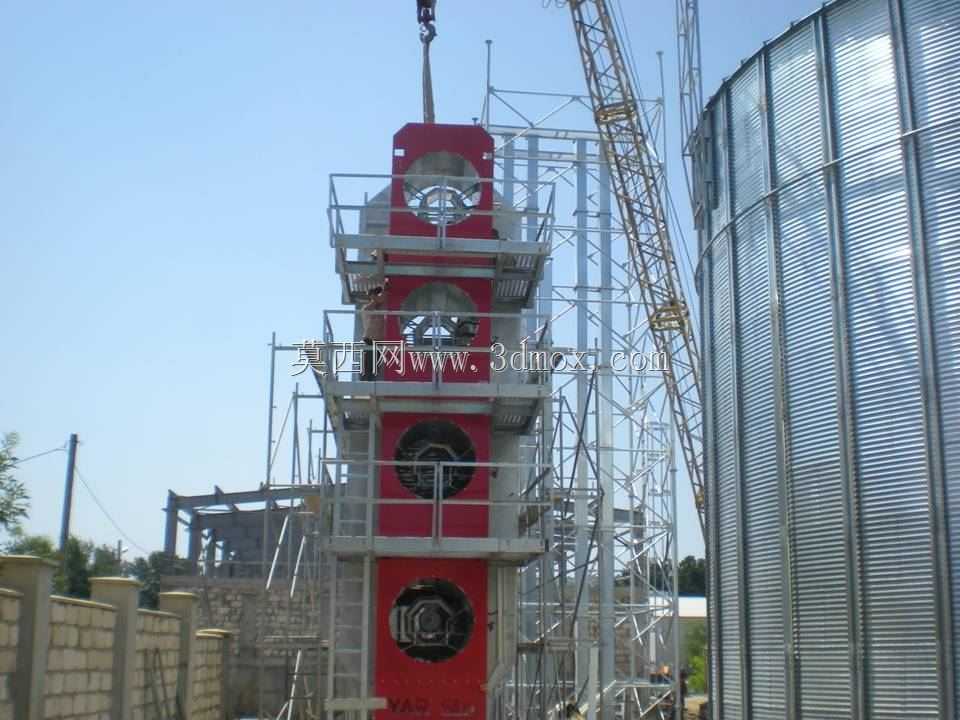

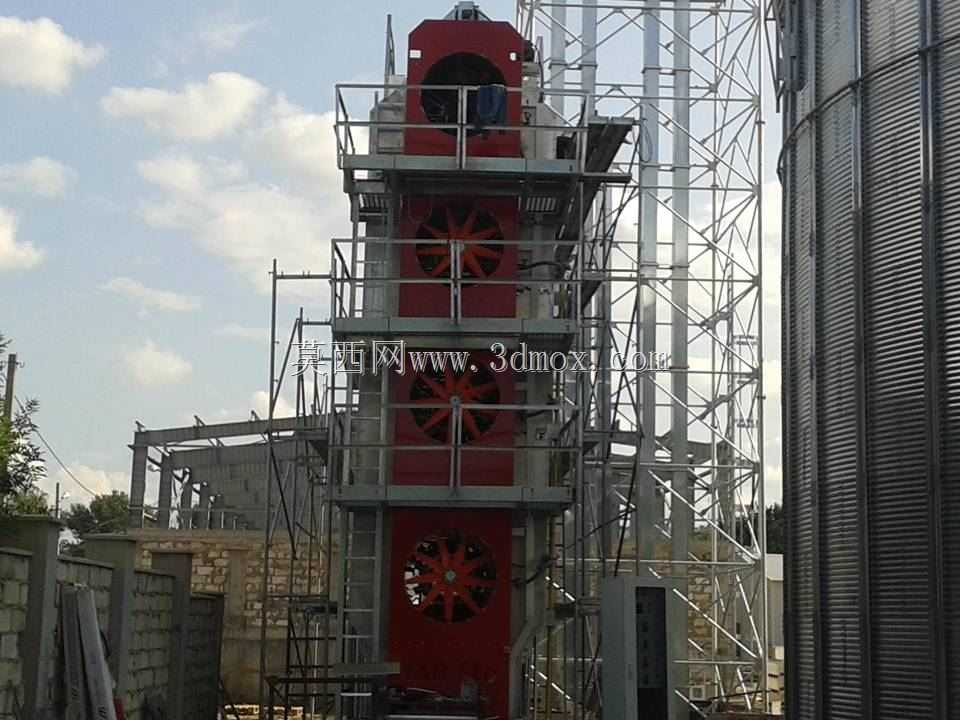

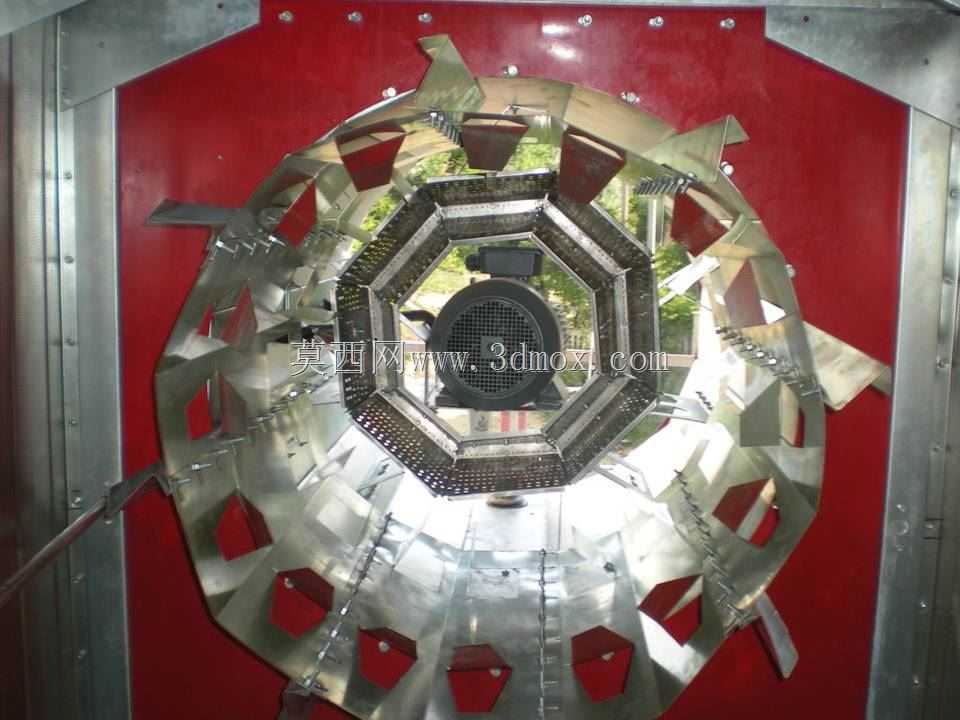

这套塔式谷物干燥设备主要面向规模化粮食收储节点、区域性种粮合作社、大型农场的产后粮食处理环节，解决收获季高水分谷物无法直接入库存储、易发生霉变发芽的核心痛点，可对接前端粮食清理输送线、后端仓储入仓系统，完成连续式的谷物降水作业。设备采用立式多层塔式布局，主体承载框架采用型钢焊接拼装结构，外部设置多层检修操作平台与安全护栏，顶部预留吊装挂点，方便现场安装时的分段吊装对接，侧面预留爬梯通道，可直达各层检修位置，满足日常运维的操作空间需求。设备核心干燥段采用分层风道设计，每层配置独立的通风单元，可根据不同谷物品类、初始含水率调整各层的风温与通风量，避免局部过热导致谷物爆腰、品质下降，热风在塔内穿过料层时与下落的谷物充分接触，带走谷物内部的游离水分，废气从设备侧部的排风道统一排出，可外接除尘装置减少现场粉尘扩散。设备进料口设置在顶部，配套匀料机构保证进入干燥段的谷物料层厚度均匀，避免出现偏流导致的干燥不均问题，出料段设置在设备底部，配套缓冷段让烘干后的谷物逐步降温至环境温度，避免直接出料接触外界冷空气产生结露现象。从安装边界来看，设备整体为立式高耸结构，安装时需预留顶部吊装作业空间，侧面预留足够的风道连接与检修操作空间，底部需做混凝土承重基础，匹配设备满载运行时的总载荷，同时要对接进出料输送设备的接口位置，保证前后工序的物料流转顺畅。设计过程中重点考虑了不同谷物的适配性，通过调整料层停留时间、热风参数，可满足玉米、小麦、水稻等不同主粮品类的干燥需求，结构上采用模块化分段设计，方便运输与现场组装，各层的风道与料斗部件均做了密封处理，减少热风泄漏带来的能耗损失，操作平台的护栏高度、踏步间距均符合工业设备安全设计规范，保障运维人员的操作安全。
