台式计算机主机机箱外观结构设计

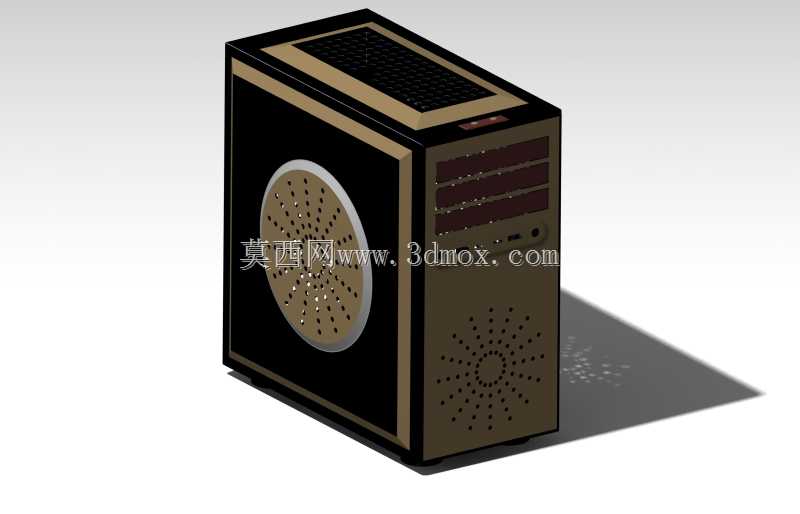

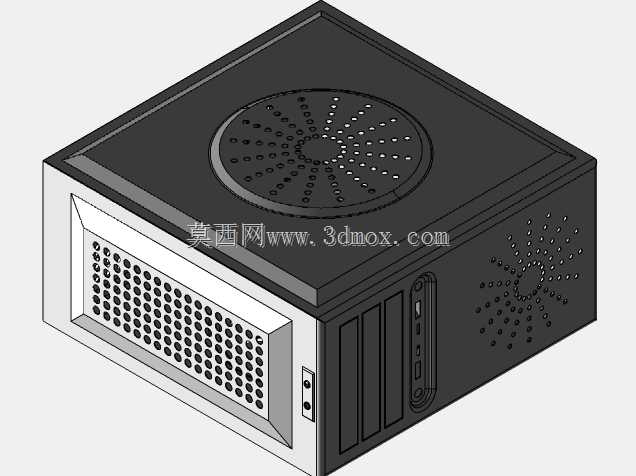

日常桌面办公、家用娱乐场景下的台式主机，机箱作为核心硬件的承载外壳，需要兼顾硬件防护、散热通风、外观适配多方面的实际需求，本次设计的立式ATX机箱，首先从硬件安装边界出发，预留了标准ATX主板、全尺寸ATX电源、多块3.5英寸机械硬盘与2.5英寸固态硬盘的安装位，内部走线空间宽度预留25mm，能够满足背线梳理的需求，避免线材杂乱干扰内部风道流动。从散热设计层面，前面板采用放射状圆形开孔阵列，开孔直径控制在3mm，既能够保证进风通量，又可以阻挡大体积杂物进入机箱内部，顶部设置整面冲压防尘网区域，适配120mm/240mm冷排的安装孔位，侧部搭配圆形带装饰圈的通风区域，对应CPU散热位置形成直通风道，能够快速带走处理器高负载运行时产生的积热，避免硬件因过热出现降频问题。结构设计上采用0.6mm冷轧钢板弯折成型的主体框架，拼接处采用抽芯铆钉连接，相比螺丝固定的结构整体性更强，抗形变能力更好，前面板与顶部的装饰区域采用ABS注塑件搭配磨砂喷塑处理，既能够降低整机重量，又可以避免长期使用出现指纹残留、表面掉漆的问题。前面板上部预留了光驱位扩展槽，下方对应位置设置USB接口、音频接口与开机重启按键的安装位，接口位置距离桌面高度控制在400mm左右，用户坐姿状态下无需俯身即可轻松插拔外接设备。机箱底部设置四个高度10mm的防滑橡胶脚垫，将箱体抬离桌面，既能够避免桌面水渍沾到机箱底部造成锈蚀，又可以为底部电源进风预留足够的通风间隙，脚垫采用防滑橡胶材质，放置在光滑桌面时不会轻易滑动移位。从安装适配角度，机箱后部预留了标准PCIe扩展挡板位，能够支持全长独立显卡的安装，显卡安装位最大长度预留到320mm，可以兼容市面绝大多数消费级游戏显卡，电源安装位设置了减震橡胶垫，能够降低电源风扇运行时的振动传递，减少整机运行的共振噪音。整体外观采用黑金配色搭配，装饰圈采用金属质感包边，既能够适配办公场景的沉稳风格，也能够满足家用桌面的美观需求，边角处全部做R3圆角处理，避免搬运过程中尖锐边角划伤用户，整体外形尺寸控制在常规立式机箱范围内，能够适配绝大多数标准电脑桌下方的主机放置位，不会出现尺寸过大无法放入的问题。
