家用便携洗车设备结构设计方案

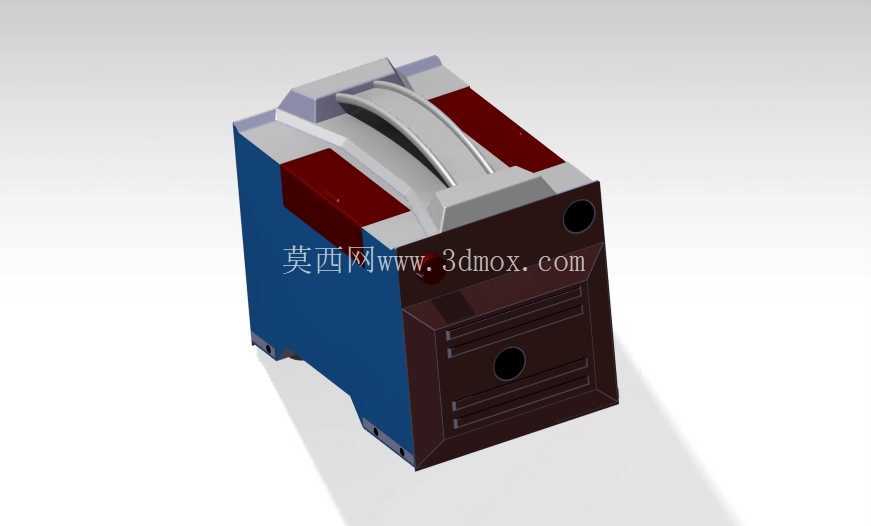

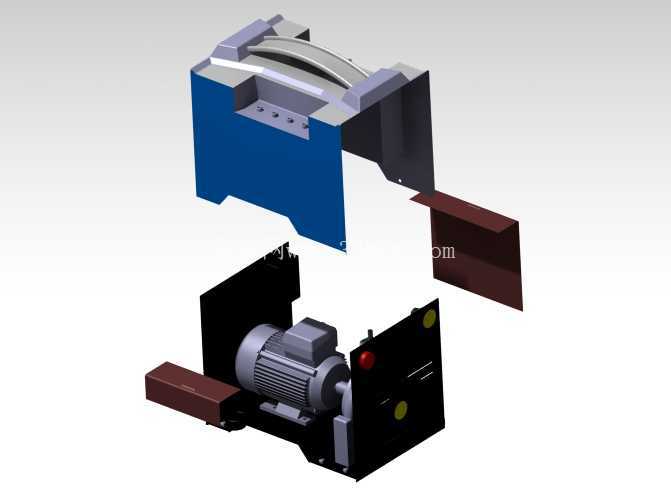

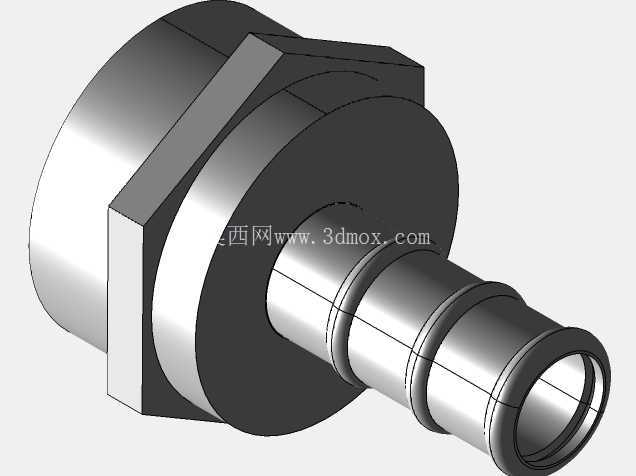

　　这套家用洗车设备的结构设计，核心围绕私家车主自主完成车辆外观清洁的日常场景展开，适配普通住宅阳台、地下车库车位、小区露天停车区等多种非专业作业环境，不需要配套商用洗车房的高压水网、排水沟槽等固定设施，用户接上常规家用自来水接口、接通普通民用220V电源即可启动作业。从结构拆分来看，整套设备分为上下两个核心功能舱段，上部舱体为水路导流与刷辊承载结构，下部舱体为动力输出与控制集成单元，两部分通过侧边的钣金支撑臂完成连接，中间预留的走管空间可以同时容纳高压水管、控制线缆，避免管线外露在作业过程中被剐蹭、拉扯损坏。

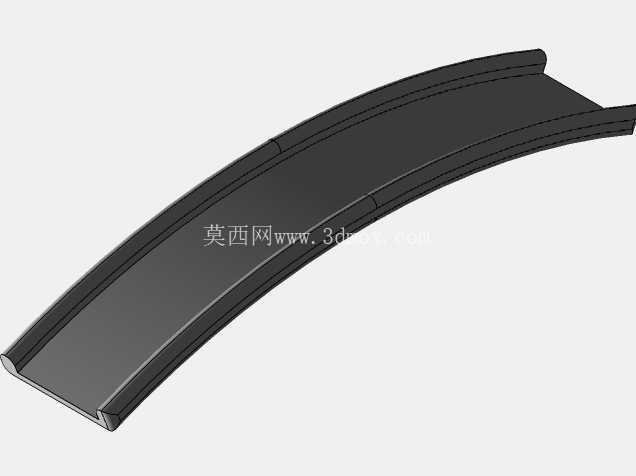

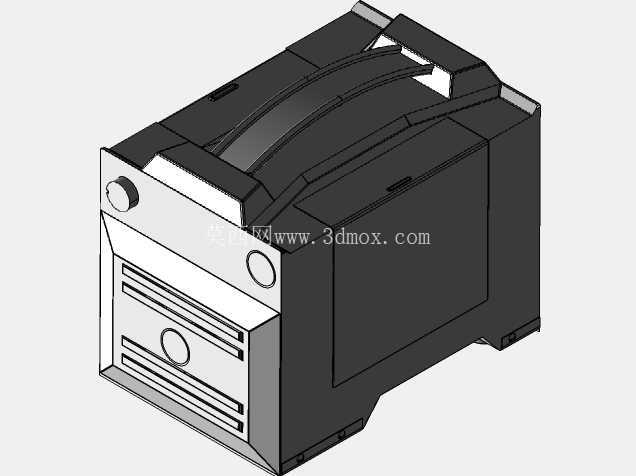

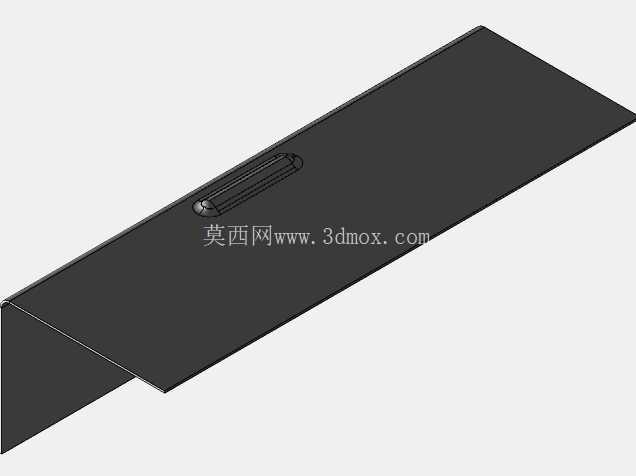

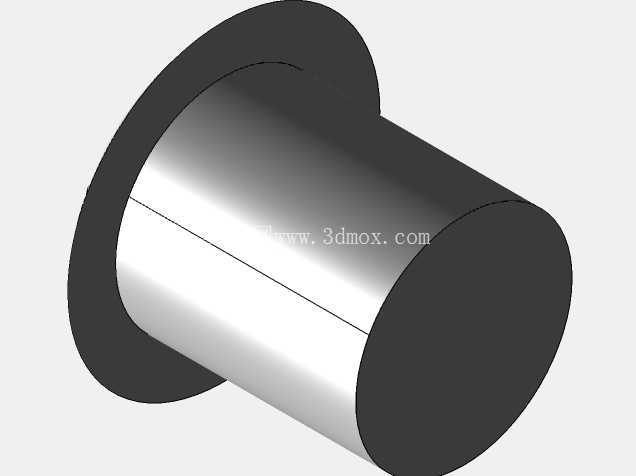

　　上部舱体的弧形导流槽采用一体折弯钣金成型，槽体边缘做了15度的外翻卷边处理，一方面可以避免作业过程中水花无规则飞溅打湿用户衣物，另一方面卷边结构也能提升薄钣金的整体刚性，减少设备运行过程中因为电机振动带来的舱体共振异响。槽体内部预留的刷辊安装位，两侧设计了快拆式轴承座，用户不需要额外工具就可以拆下刷辊进行清洁或者更换，适配不同清洁需求的软质、硬质刷毛辊，比如清洗车身漆面用软尼龙刷、清洗轮胎轮毂用硬质磨料刷都可以直接替换安装。

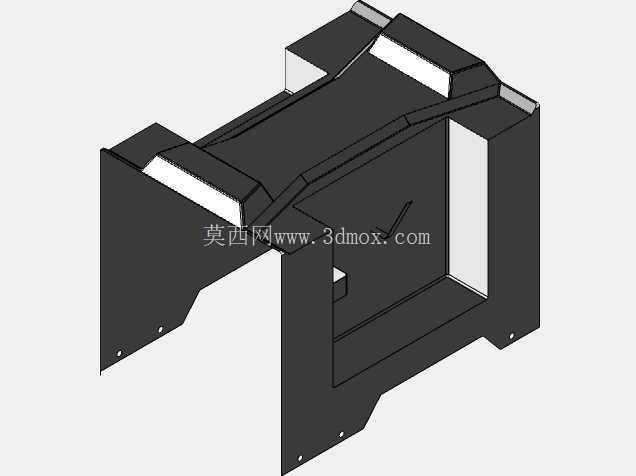

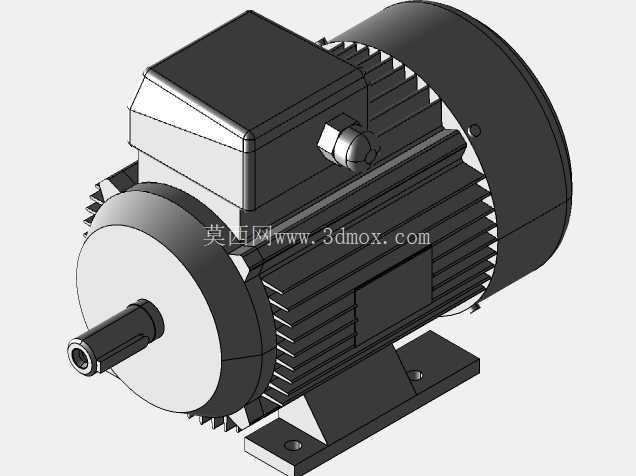

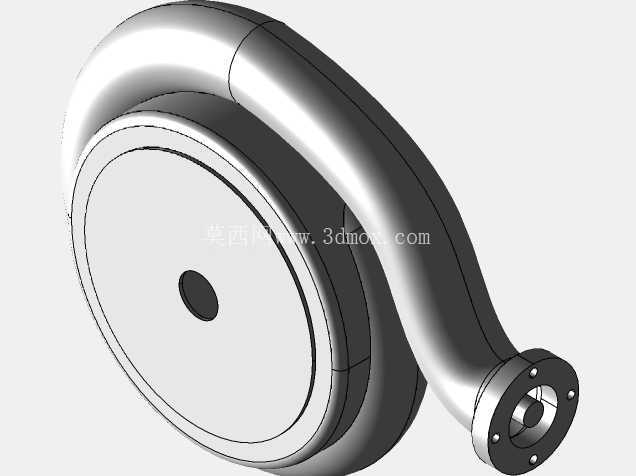

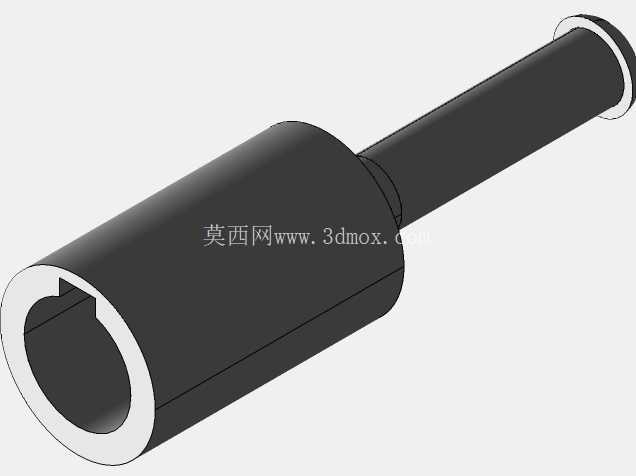

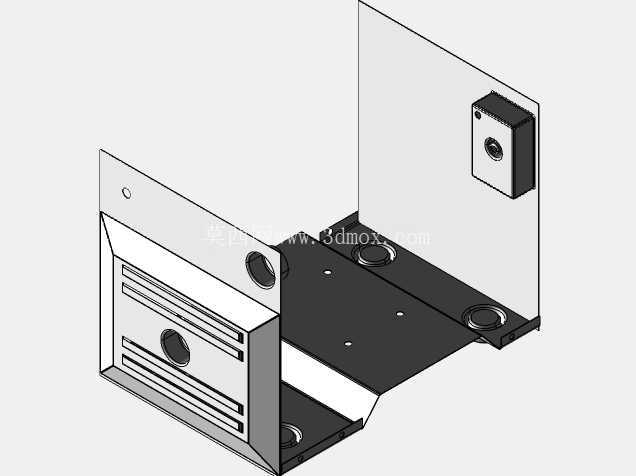

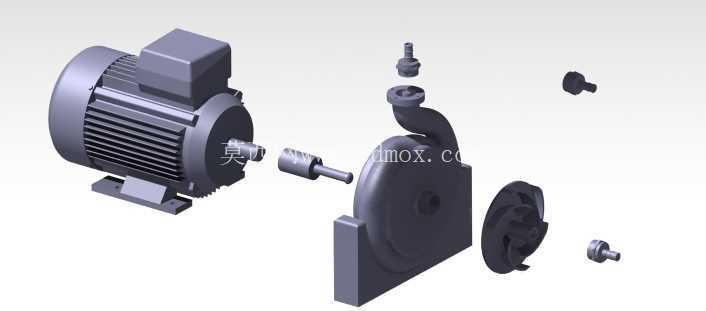

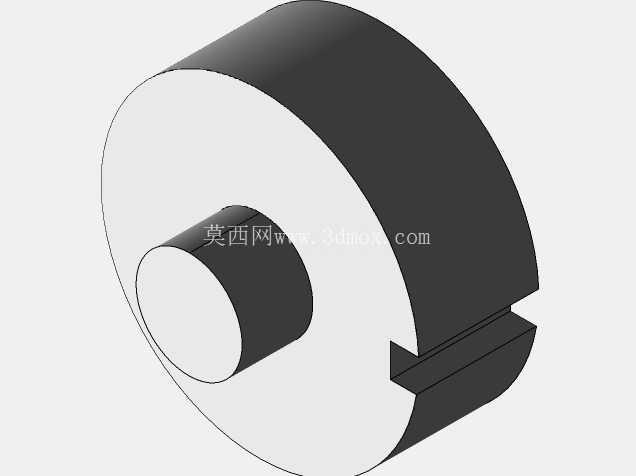

　　下部舱体作为核心动力单元的承载结构，采用1.5mm厚冷轧钢板折弯焊接成型，舱体内部预留了标准Y系列单相异步电机的安装法兰位，电机输出轴直接连接离心式叶轮，叶轮腔与上部的水路槽体通过密封胶圈连通，作业时电机带动叶轮高速旋转形成负压，将接入的自来水加压后从导流槽的喷嘴喷出，配合转动的刷辊完成车身表面的污渍清洁。舱体侧面设计了两个对称的抬升把手位，把手内侧做了橡胶防滑包覆，单人就可以将整套设备搬运到不同作业位置，舱体底部预留了四个橡胶减震脚垫的安装孔，脚垫高度可调，即使在不平整的地面上也能保证设备放置平稳，减少运行时的振动传递。侧边延伸出的两个钣金支撑脚，长度设计为320mm，作业时可以搭在车辆轮胎侧面或者地面的临时垫块上，让上部的刷辊工作面刚好贴合车身侧面的曲面，不需要用户全程手持设备施压，降低长时间作业的劳动强度。设计过程中特意将控制按钮、电源开关都布置在下部舱体朝向用户的外侧面板上，按钮做了IP65级的防水密封处理，避免作业时溅水导致电路短路，面板上的红色急停按钮凸起高度比其他功能按钮高5mm，发生意外情况时用户可以快速触达停机。

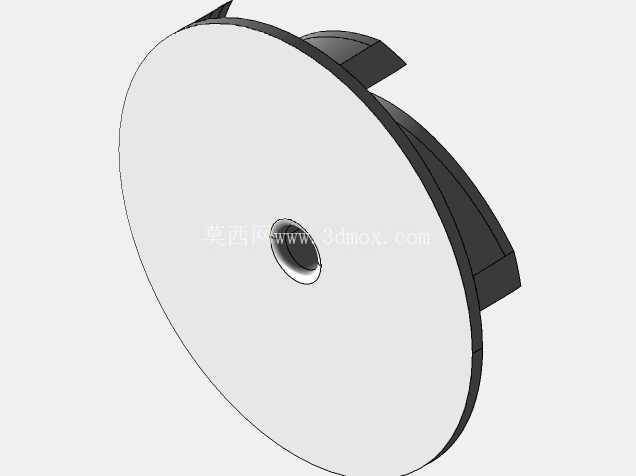

　　整套设备的外形尺寸控制在长680mm、宽420mm、高550mm的范围内，平时不用的时候可以竖直放置在阳台角落或者汽车后备箱内，不会占用过多的储物空间，安装边界上不需要额外的固定地脚，只要放置平面的承重不低于50kg即可稳定运行。结构设计时充分考虑了家用场景的维护便利性，所有钣金件之间的连接都采用标准M6内六角螺栓，没有采用焊接死的不可拆结构，用户如果遇到部件损坏，可以自行拆开更换对应零件，不需要整套设备报废。叶轮部分的设计采用了后弯式叶片结构，相比直叶片结构运行噪音更低，在距离设备1米的位置实测运行噪音不超过68分贝，不会在小区作业时产生过大的噪音干扰周边住户。水路部分的所有过流面都做了钝化防锈处理，长期接触自来水也不会产生锈渍污染车身漆面，喷嘴采用可拆卸式铜质喷嘴，堵塞后可以拧下疏通，不需要更换整个水路模块。上下舱体之间的连接臂采用双层钣金扣合结构，内部预留了加强筋，承重能力可以达到20kg，即使上部舱体装满水也不会出现连接臂变形弯折的问题。设备的电源线出线位置做了防弯折橡胶护套，避免长期拖拽电源线导致线芯断裂，护套的弯曲寿命可以达到1万次以上，满足日常频繁移动使用的需求。
