闪迪推拉式闪存盘结构设计方案

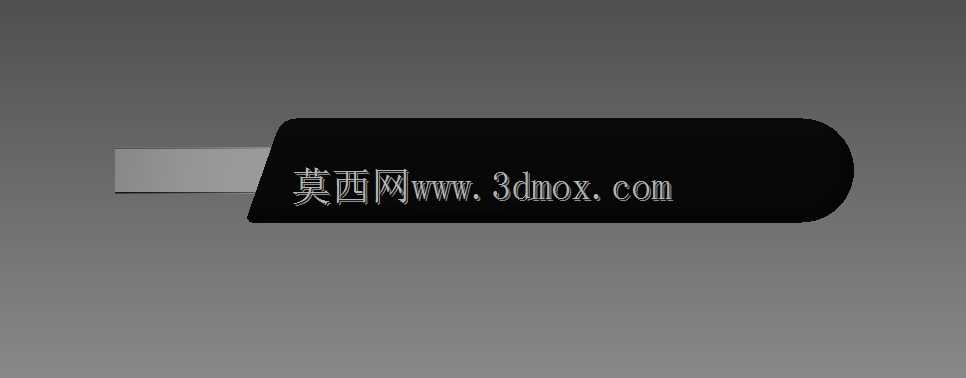

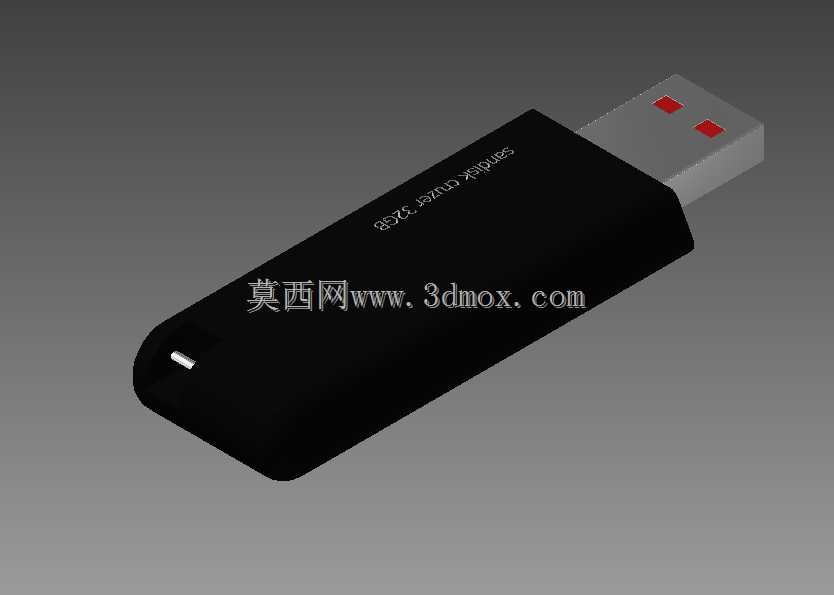

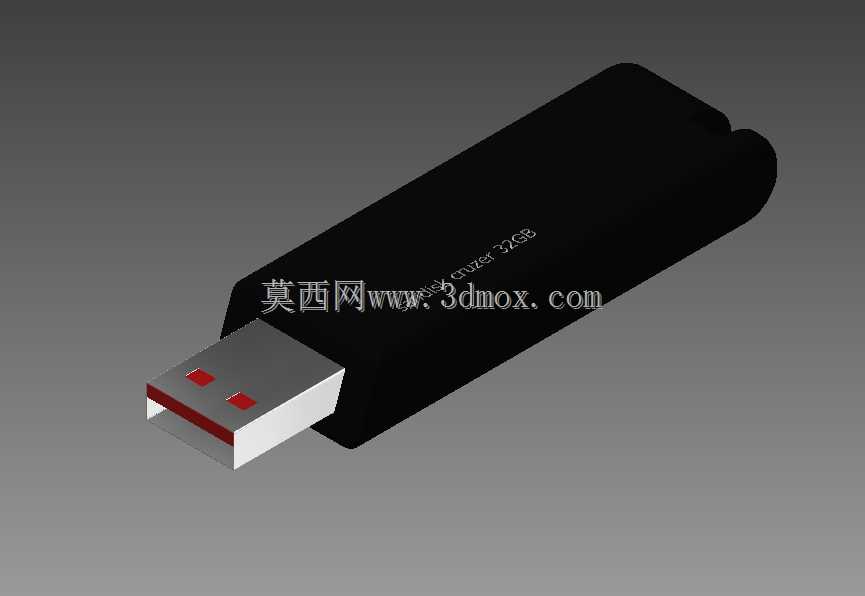

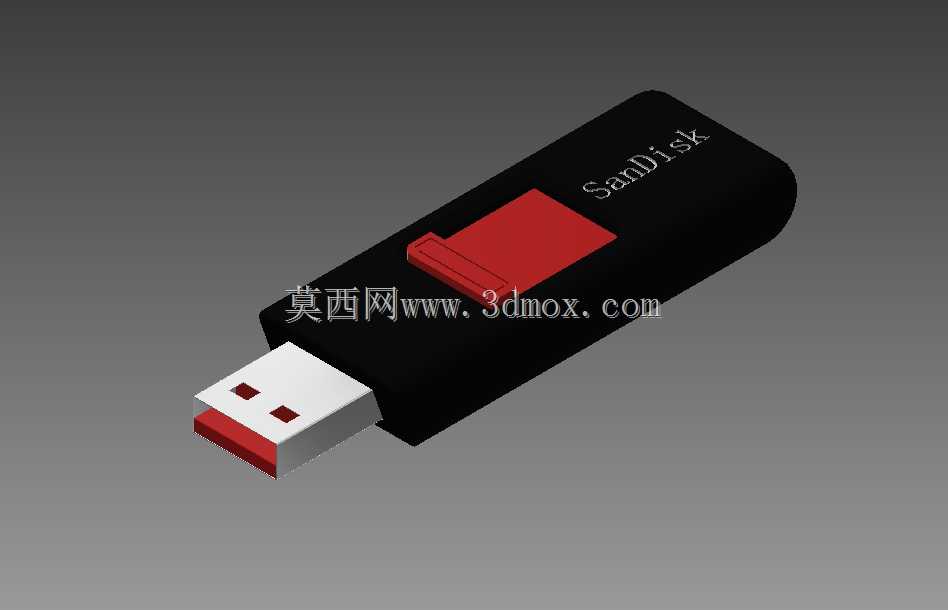

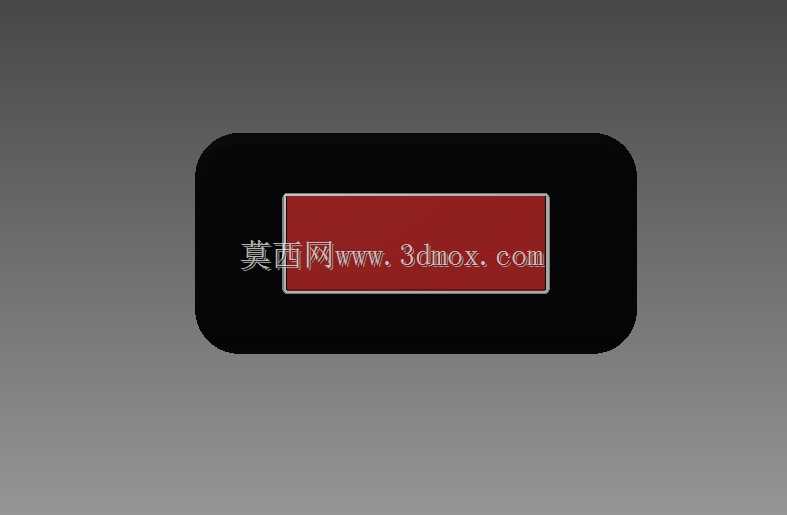

日常办公场景中，这类推拉式闪存驱动器是跨设备文件传输的核心便携载体，无需额外数据线即可在工控机、办公电脑、嵌入式调试设备间完成小体积工程文件、配置参数、调试日志的快速转存，相比外置移动硬盘更适配狭小操作空间下的快速插拔需求，在工业现场调试、外勤数据拷贝、涉密文件离线传输等场景中应用广泛。这款闪存盘采用经典的滑盖推拉结构，取消了传统U盘的外露保护帽设计，通过壳体内部的滑轨与滑块配合，推动侧面红色推块即可带动USB公头伸出或收回，从根源上避免了保护帽丢失导致的接口进灰、引脚磕碰损坏问题，日常携带时无需额外预留保护帽的收纳空间，放在工装口袋、工具包内也不会因剐蹭误推出接口。建模过程中优先保证USB公头的安装尺寸符合通用串行总线的物理规范，金属接头部分的伸出长度控制在标准插拔行程内，收回时公头完全藏入ABS外壳内部，外壳边缘做了R0.8的圆角过渡，避免握持插拔时硌手，整体外形控制在手指可轻松握持的尺寸区间，单手握持即可完成推拉解锁与插拔操作。结构设计上，内部预留了闪存芯片与主控电路板的安装腔体，腔体四周设置了0.3mm的定位筋位，电路板装配后不会在壳体内晃动，推拉滑块与壳体的配合间隙控制在0.15mm，既保证滑动时无卡滞感，又不会出现松垮旷量，推块表面做了细微的防滑纹理，手指推动时不易打滑。外壳主体采用哑光黑色硬质塑料材质，红色推块作为视觉识别点，既区分了功能操作区域，也形成了清晰的品牌视觉特征，壳体表面印刷的品牌标识区域做了微凹处理，避免日常摩擦导致标识磨损。接口部分的金属外壳厚度符合通用USB接口的强度要求，多次插拔后不会出现引脚变形、接口松动问题，尾部可预留挂绳孔位，方便搭配挂绳系在工牌、钥匙串上，进一步降低遗失概率。建模时对所有配合面做了拔模斜度处理，适配后续注塑开模的生产需求，壳体上下盖的卡扣位置均匀分布，装配后接缝均匀无错位，整体结构无多余冗余零件，装配工序简单，适合批量生产。
