树莓派Zero连接器焊接定位夹具

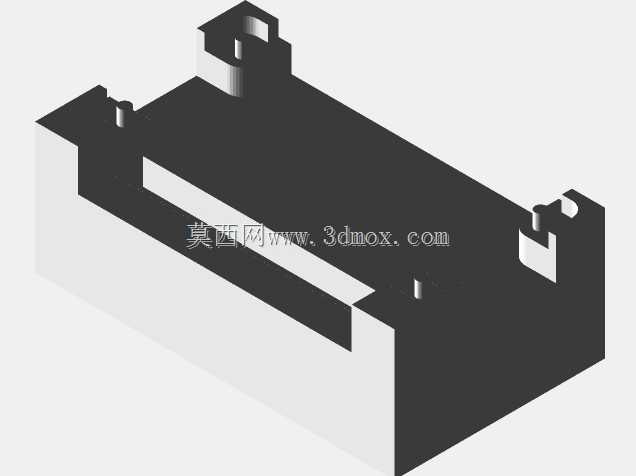

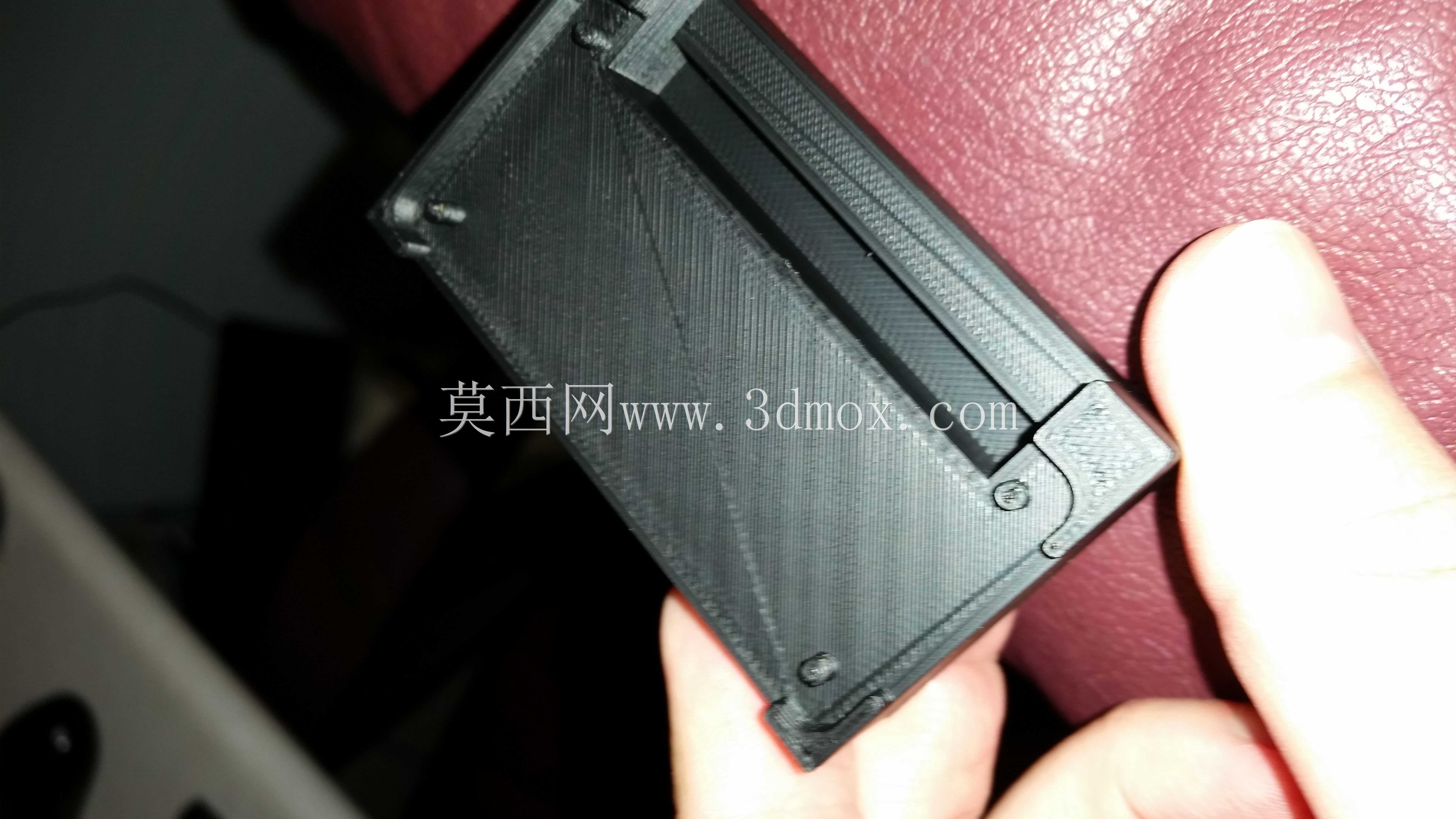

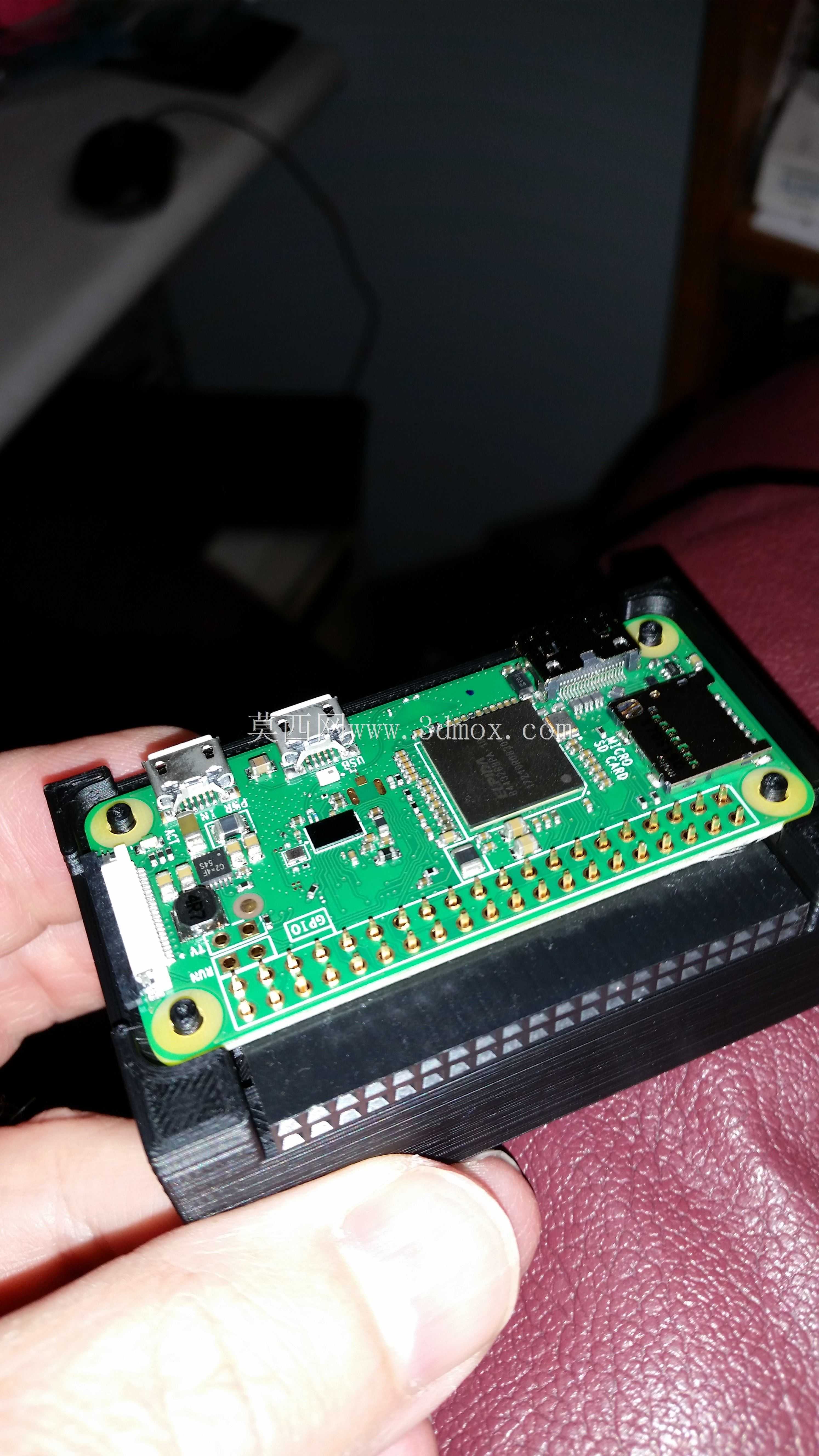

在嵌入式开发板小批量组装、电子爱好者手工焊接作业场景中，排针、连接器这类细间距元件的焊接定位一直是影响成品良率的核心痛点，尤其是树莓派Zero这类板载元件密度高、边缘焊盘间距小的开发板，手工焊接连接器时极易出现排针偏移、虚焊、焊锡桥接等问题，直接导致开发板接口接触不良甚至报废。这款夹具正是针对这类小尺寸开发板的连接器焊接需求设计，核心作用是在焊接过程中对板体和待焊连接器做刚性定位，消除手工扶持带来的位移偏差。从结构设计来看，夹具采用分体式限位结构，底座部分根据树莓派Zero的板体轮廓做了仿形沉槽，沉槽深度刚好匹配开发板的板厚，放入后板体不会出现上下窜动，沉槽边缘预留了对应板载固定孔的定位凸台，和开发板四角的安装孔完全契合，放入后板体的XY方向自由度被完全限制，不会在焊接过程中出现横向滑移。针对待焊接的连接器，夹具在对应接口位置设计了可快速拆装的压块，压块的卡槽尺寸和连接器的塑封本体尺寸做了小间隙配合，压合后连接器的引脚和板上焊盘完全对齐，不会出现引脚偏斜的问题，压块和底座之间采用卡扣式连接，不需要额外螺丝固定，取放工件时单手即可操作，不会干扰焊接作业的操作空间。考虑到手工焊接时的操作便利性，夹具在焊盘对应位置做了下沉避让，烙铁头可以顺畅接触到焊盘和引脚，不会被夹具结构干涉，同时夹具边缘做了圆弧倒角处理，避免取放时划伤电路板阻焊层。夹具整体采用低熔点高于焊锡工作温度的材质打印成型，焊接过程中不会因为烙铁的热辐射出现形变，长期使用也能保持定位精度。不同于通用型焊接夹具，这款夹具的定位边界完全匹配树莓派Zero的实际外形尺寸，不需要额外调整定位块，放入板体和连接器即可直接开始焊接，对于小批量试制、个人DIY焊接作业来说，能大幅降低焊接对位的时间成本，减少因为对位不准产生的废品率。在多方向焊接适配性上，夹具的沉槽设计支持板体正反放置，不管是焊接正面的排针连接器还是背面的贴片连接器，都能获得稳定的定位支撑，不需要额外更换治具，压块的压力经过设计调试，刚好固定连接器不会压伤板载的贴片元件，也不会因为压力过小导致焊接过程中连接器浮起。
