小型桌面式不间断电源外观结构设计

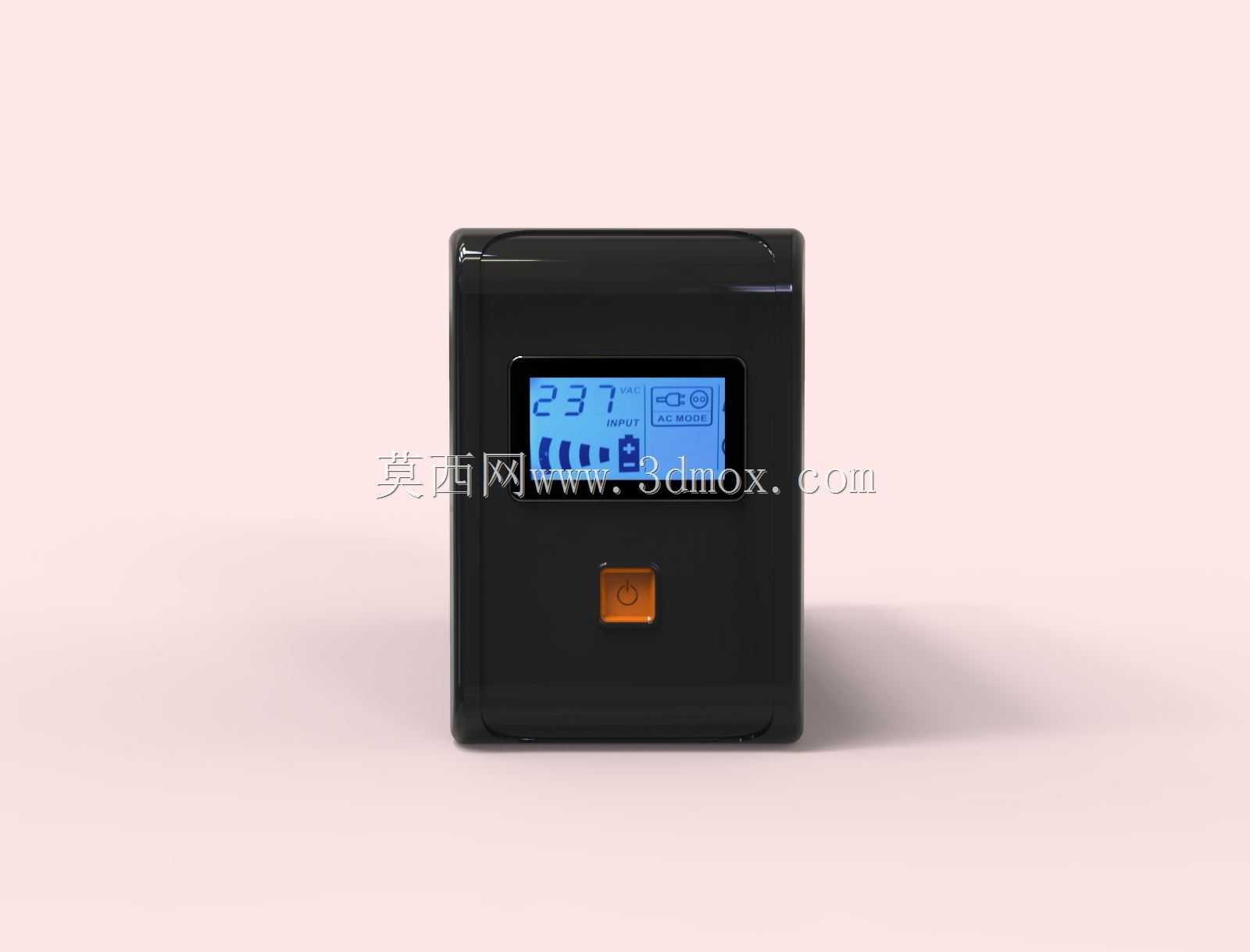

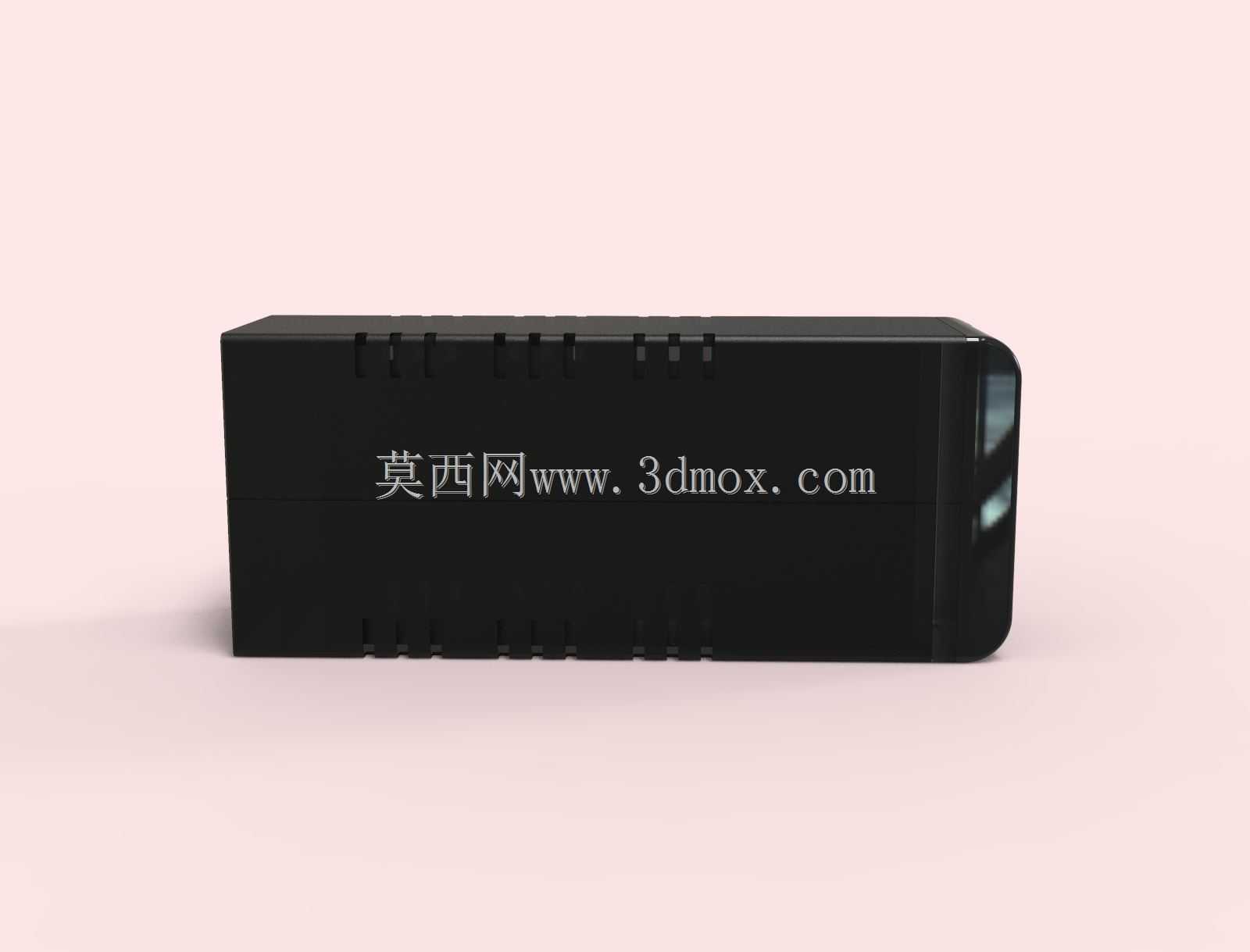

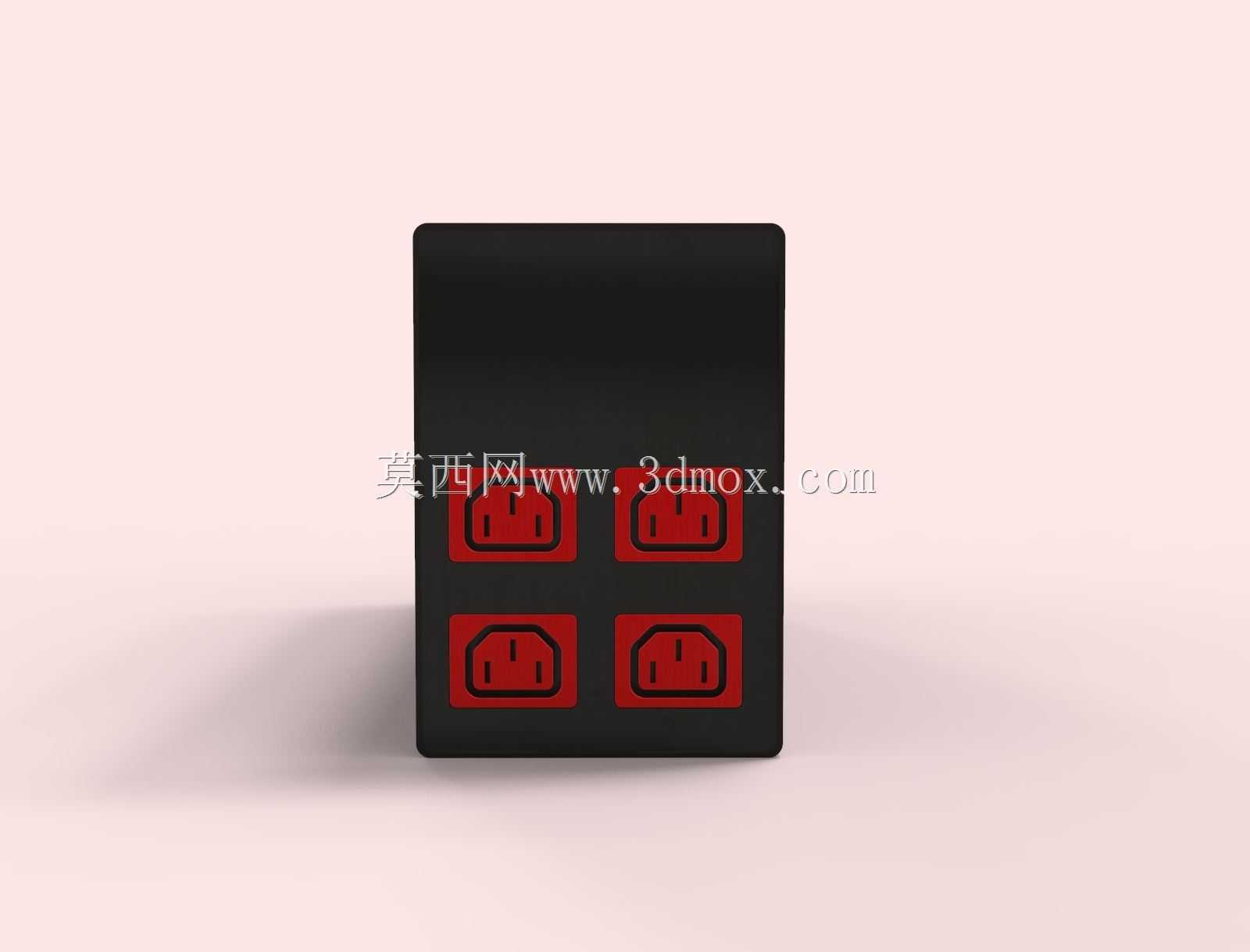

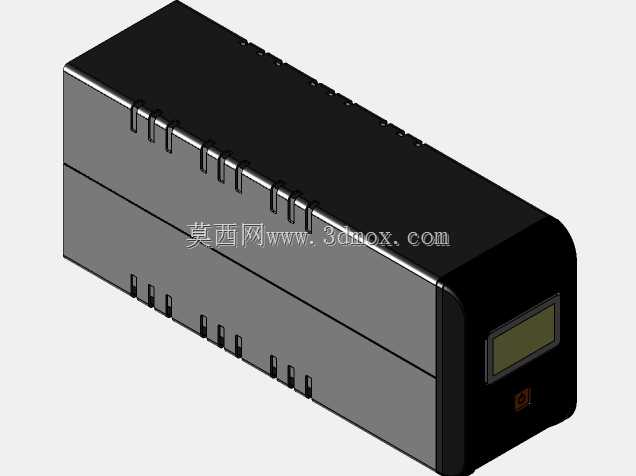

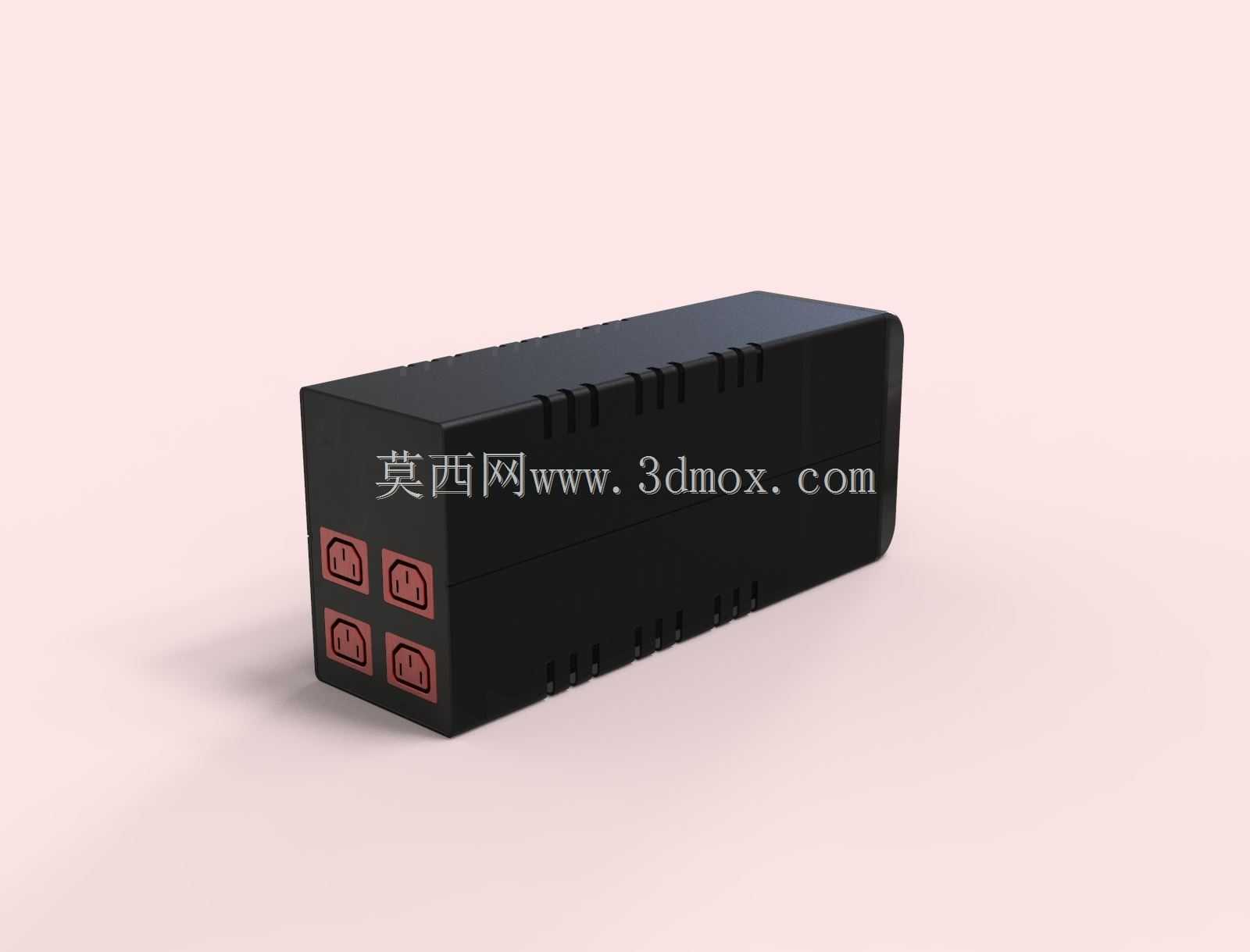

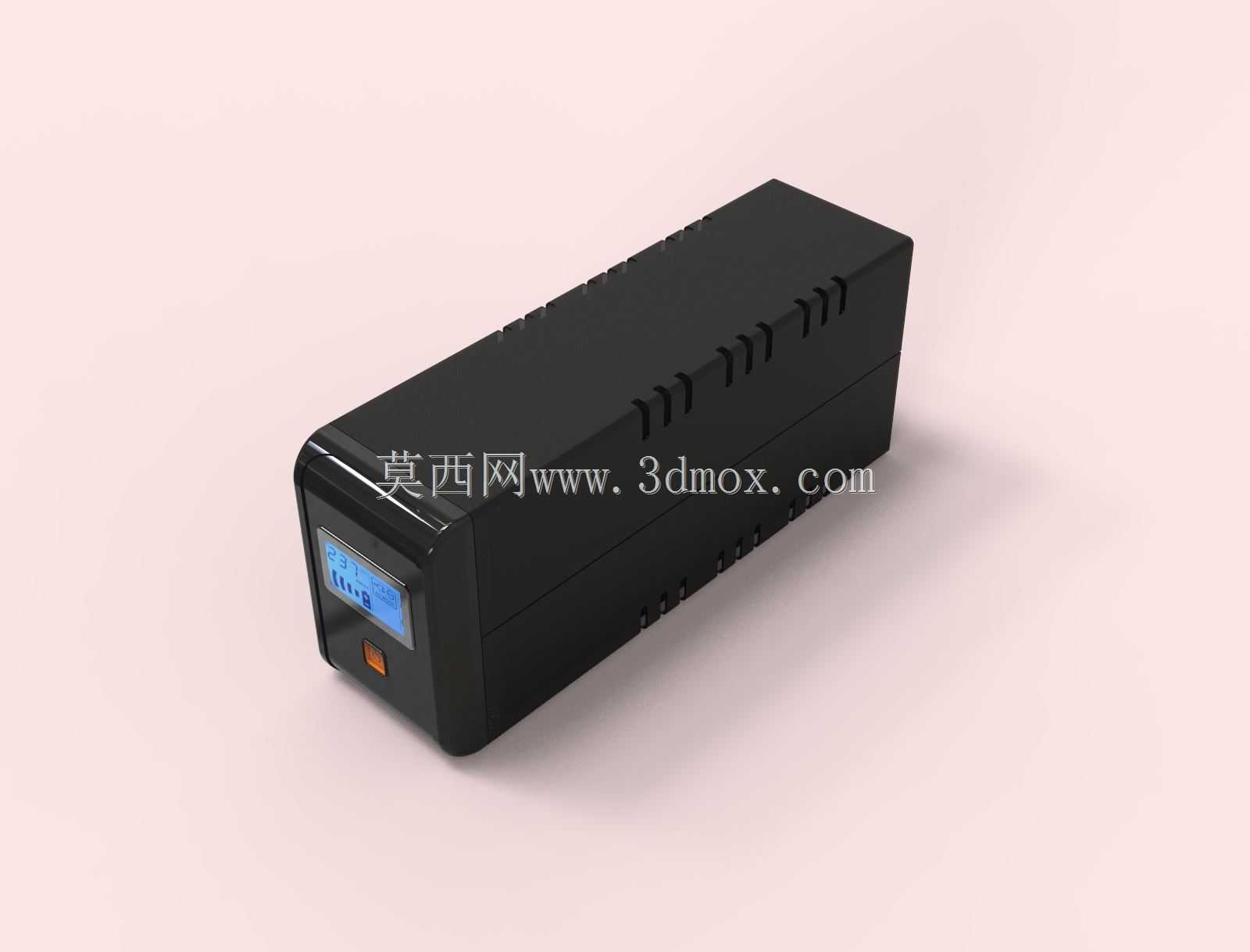

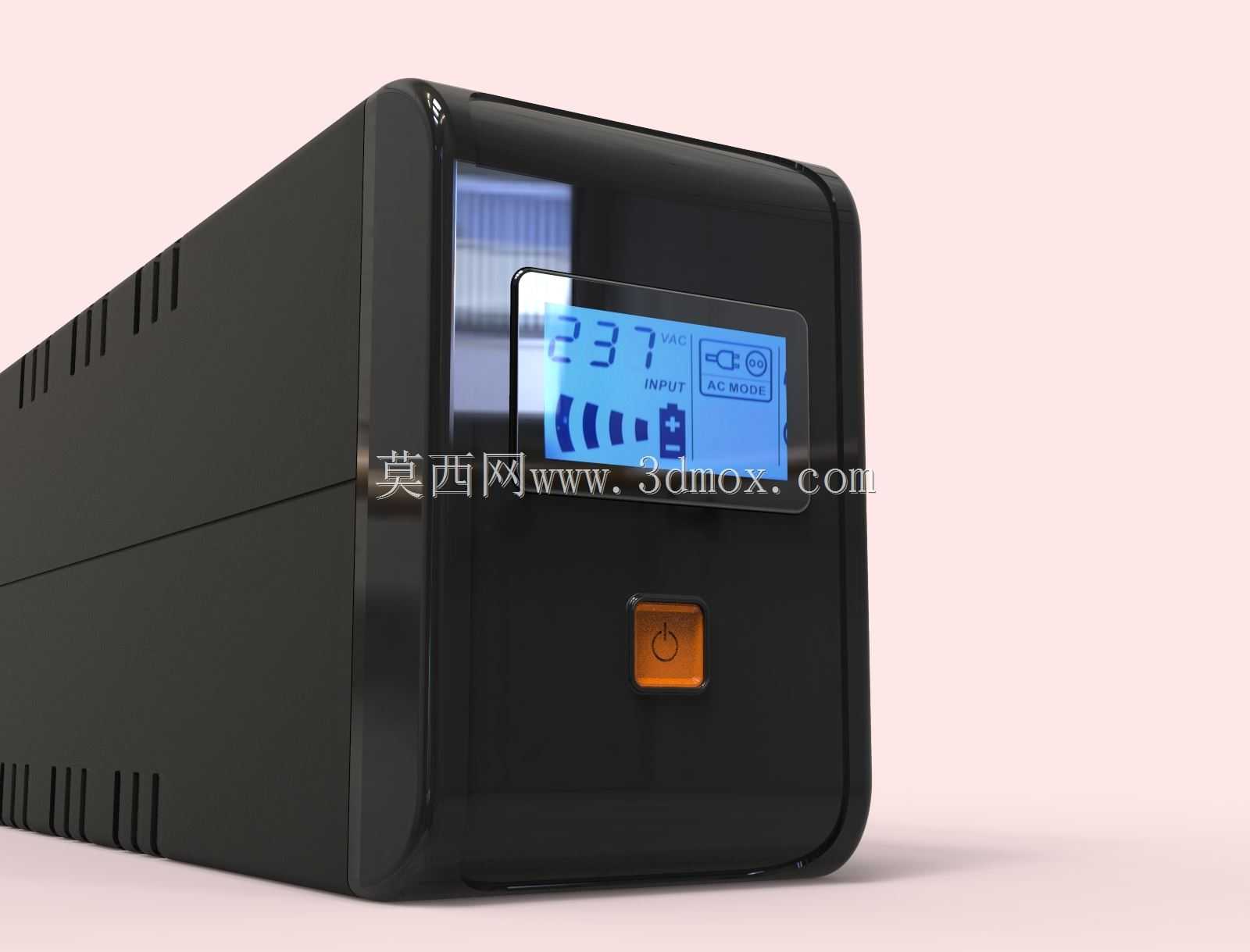

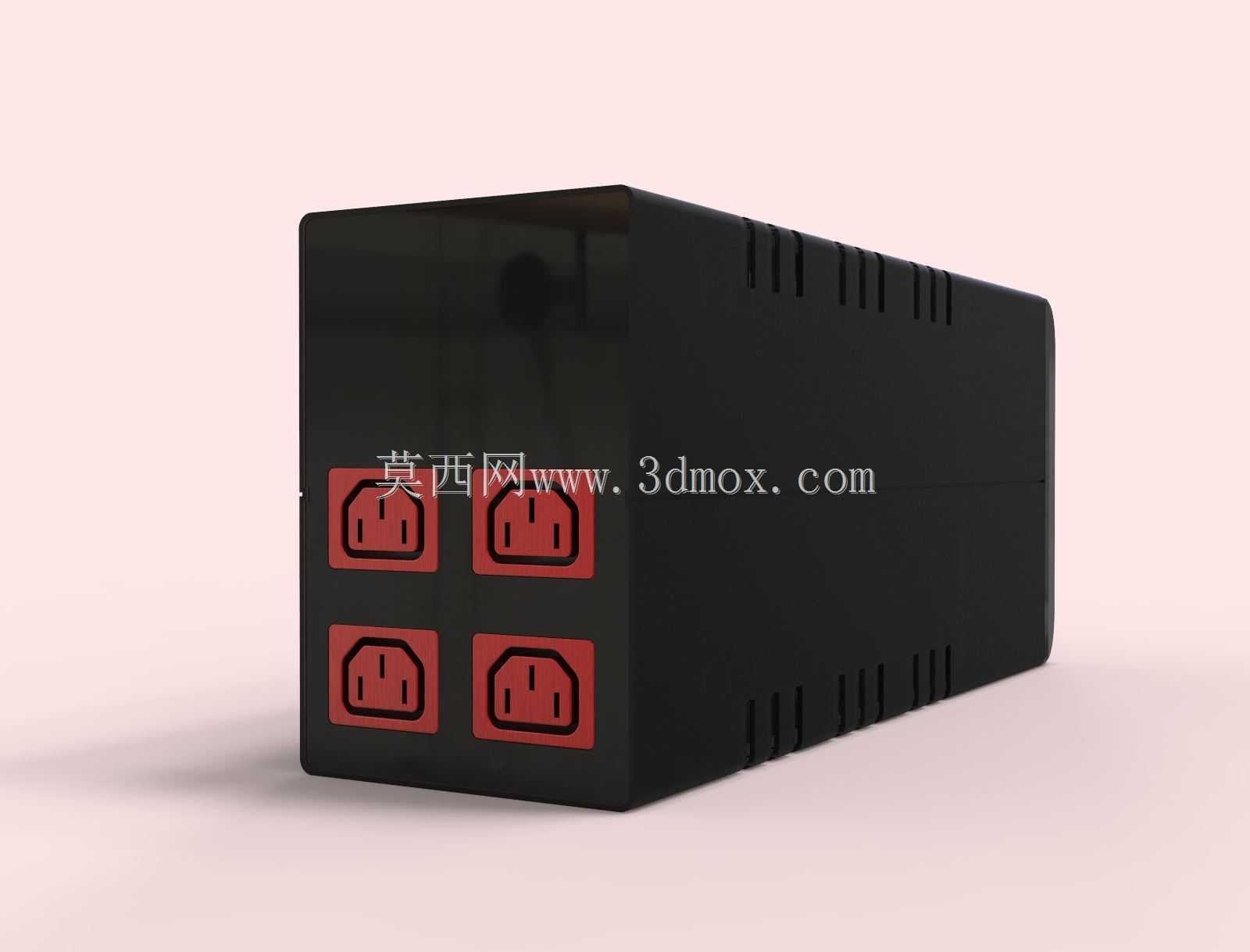

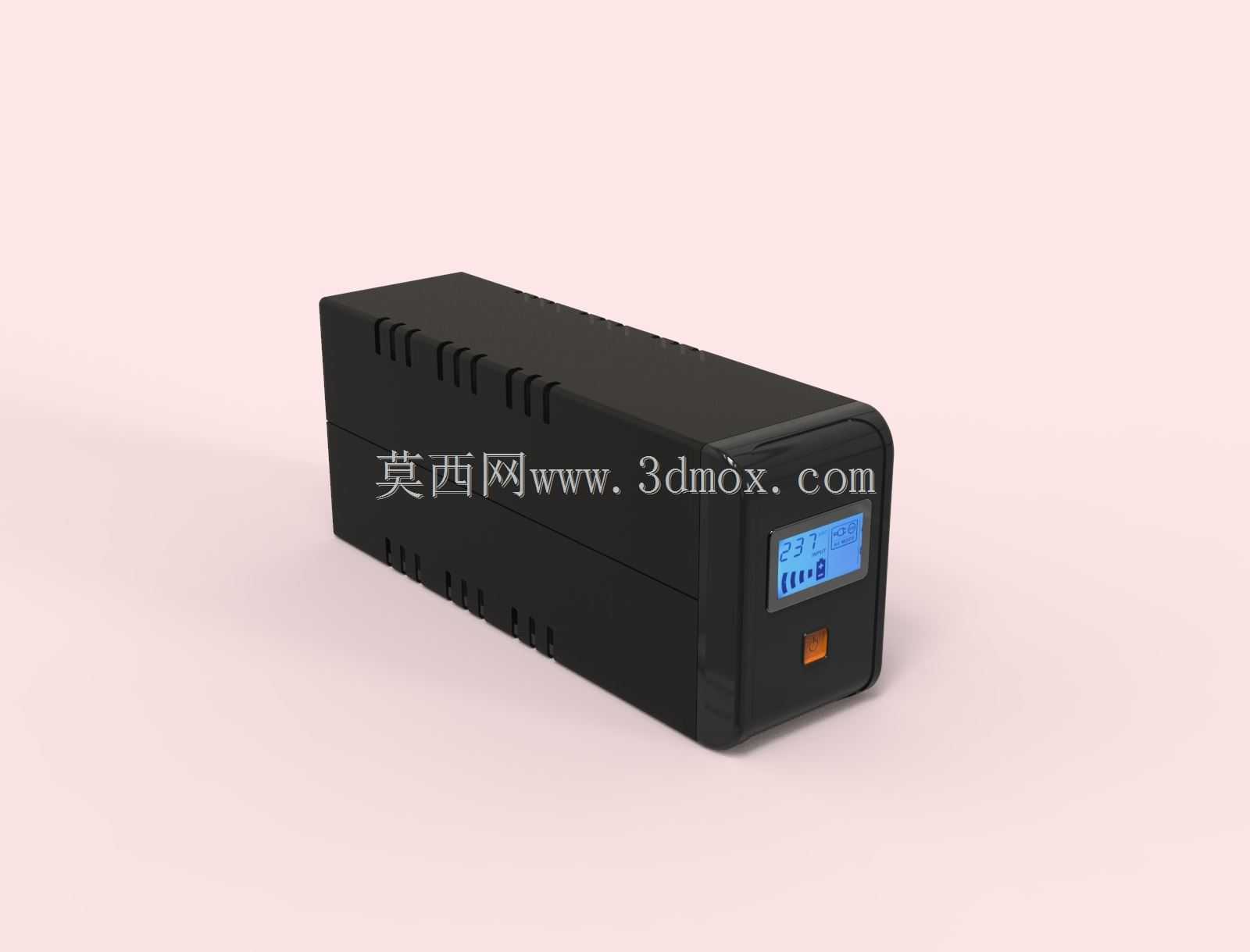

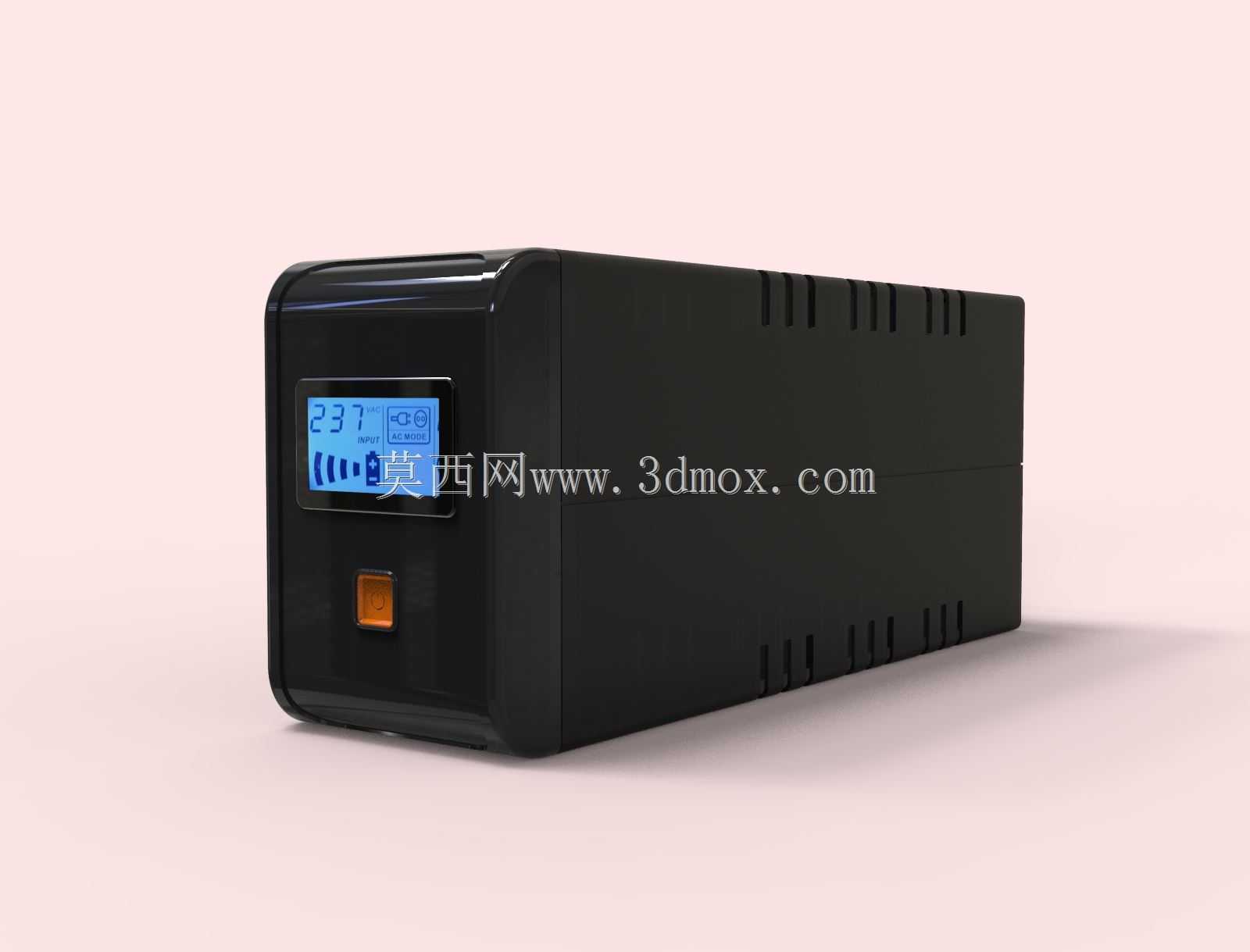

这款小型不间断电源的结构设计，首先围绕桌面级小功率供电场景展开，适配家用办公电脑、小型网络设备、桌面工控终端这类对短时断电敏感的负载，可在市电中断瞬间完成供电切换，避免设备异常关机带来的数据丢失、硬件损伤问题。从外形设计来看，整体采用长方体紧凑布局，外壳选用阻燃ABS材质做一体化包覆，壳体侧面排布多组纵向散热格栅，对应内部功率模块、储能电芯的发热区域，可在无额外风扇的被动散热条件下，保证设备长时间带载运行时的热量散出，避免积热导致的元器件寿命衰减。设备正面预留嵌入式数显屏安装位，可实时显示输入输出电压、剩余供电时长、负载占比等运行参数，屏幕下方设置单枚功能按键，兼顾开机、静音、参数切换的操作需求，按键周边做凸起防护结构，避免日常摆放时的误触。设计过程中充分考虑桌面摆放的安装边界，整机底部设置四个防滑胶垫工位，胶垫高度预留3mm间隙，既可以保证底部空气流通辅助散热，也能避免壳体直接与桌面摩擦产生划痕，同时整机边角全部做R3圆角过渡，无尖锐凸起，符合桌面用电设备的安全设计要求。内部结构采用分层布局，下层放置储能电芯组，中层排布逆变电路板与充电管理模块，上层预留走线空间与屏蔽隔离层，避免功率电路对显示模块产生电磁干扰，壳体内部设置多组卡扣与螺丝柱工位，无需额外支撑结构即可完成各部件的固定，装配工序简单，后期维护拆卸也较为便捷。设备的输入输出接口全部布置在机身背面，接口周边做凸起的挡边结构，可避免插头受力过度导致接口开焊，同时接口位置预留足够的插拔操作空间，适配常规规格的电源插头，不会出现相邻接口干涉无法同时使用的问题。整体尺寸控制在可单手搬运的范围内，既可以直接放置在桌面使用，也可以通过选配的固定挂件安装在墙面或者机柜侧方，适配不同的安装场景需求，外壳表面做细咬花处理，不易残留指纹与划痕，日常清洁维护十分方便。
