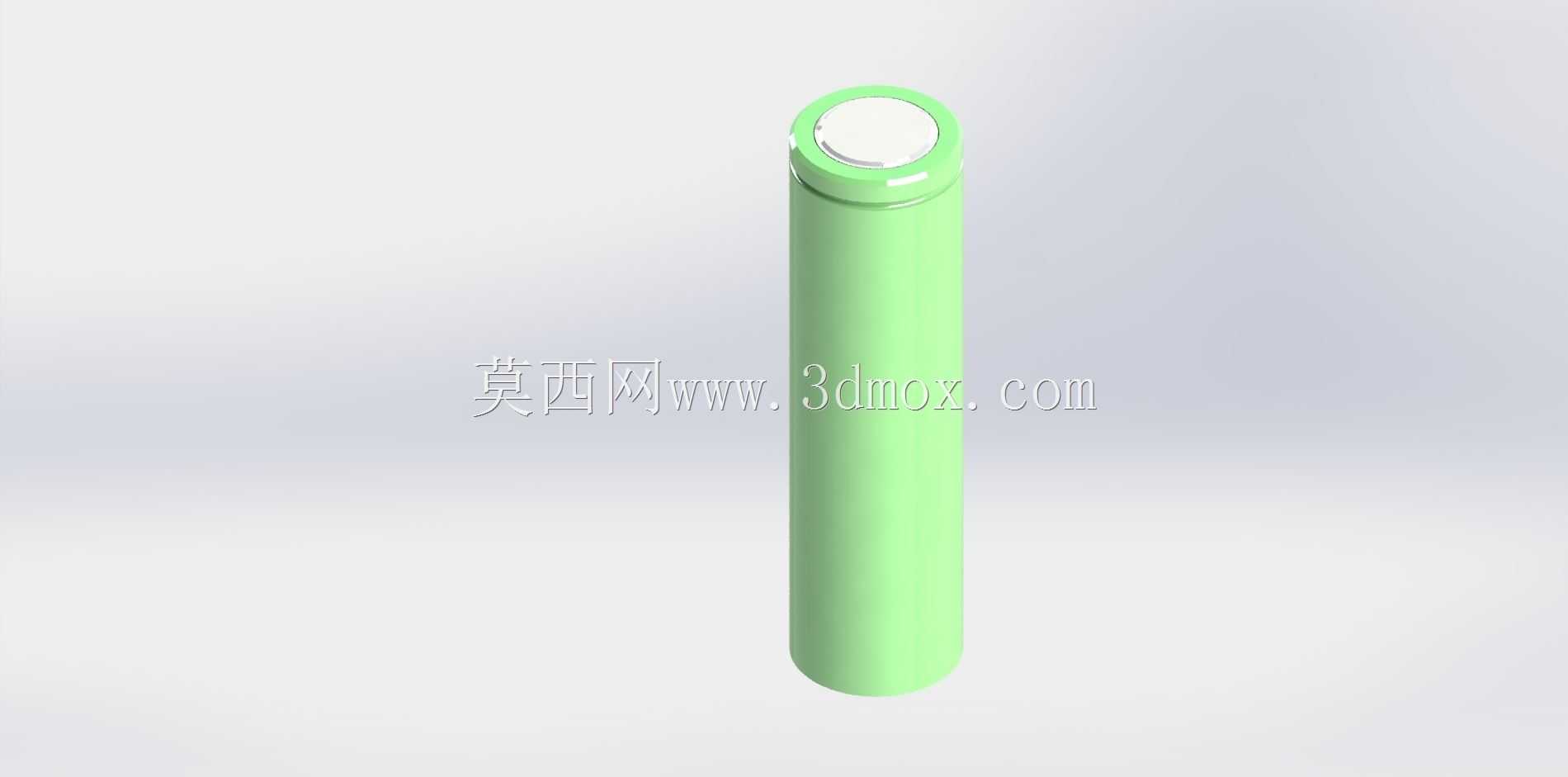

圆柱型锂离子电芯结构三维数模

这款圆柱型电芯的三维结构，在消费电子、小型动力设备、便携储能装置的结构设计环节应用极广，做手持电动工具内部排布、充电宝仓体适配、小型户外储能模组串并联设计时，都需要精准的电芯数模来做干涉校验与空间预留。从实际使用场景来看，这类电芯单节标称电压适配多数低压直流供电场景，既可以单节为小型数码产品供电，也可以通过多节串并联组合成不同电压、容量的电池包，满足电动自行车、便携检测设备、应急照明装置的供电需求。设计这款数模时，首先还原了电芯的真实装配边界：外壳采用深拉伸钢制壳体，表面做绝缘镀层处理，顶部的正极盖帽集成了泄压阀、PTC过流保护结构，建模时特意还原了盖帽与壳体卷边封装的咬合结构，能清晰看到卷边处的圆角过渡与密封配合间隙，方便结构工程师做电池仓接触弹片的适配设计，避免弹片行程不足导致接触不良，或是行程过大挤压盖帽触发保护结构。从尺寸边界来看，模型严格遵循行业通用的圆柱电芯尺寸规范，柱体直径、整体高度都匹配市面通用的18650电芯安装尺寸，壳体底部的负极平面平面度控制在合理公差范围内，方便做电池仓底部负极弹片的高度设计，不会出现多节电芯排布时个别电芯接触虚接的问题。建模过程中，还还原了电芯外部的绝缘层包覆结构，绝缘膜在壳体上下边缘的包边尺寸也做了精准复刻，工程师在做电池仓内壁绝缘间隙设计时，可以直接参考这个包边厚度预留安全距离，避免金属仓壁直接接触电芯壳体造成短路风险。另外，模型还原了正极盖帽的凸起高度与绝缘圈的台阶结构，在做电池仓正极接触端的沉台设计时，可以直接匹配这个台阶尺寸，防止装反电芯时出现导通风险。做电池包结构设计时，借助这个数模可以直接排布镍带焊接位置，预留镍带弯折的空间，避免镍带与相邻电芯壳体接触造成短路，同时也能校验电池支架的卡槽尺寸，确保支架卡槽与电芯柱面的过盈量在合理范围，既可以固定电芯不会出现窜动，又不会因为过盈量过大挤压电芯壳体造成形变。在做热管理设计时，这个数模的柱面表面积参数也可以直接提取，用来计算不同放电倍率下的散热面积，匹配对应的导热垫厚度、散热风道尺寸，不用再反复测量实物尺寸调整设计参数。
