iPhone11防摔手机壳结构设计方案

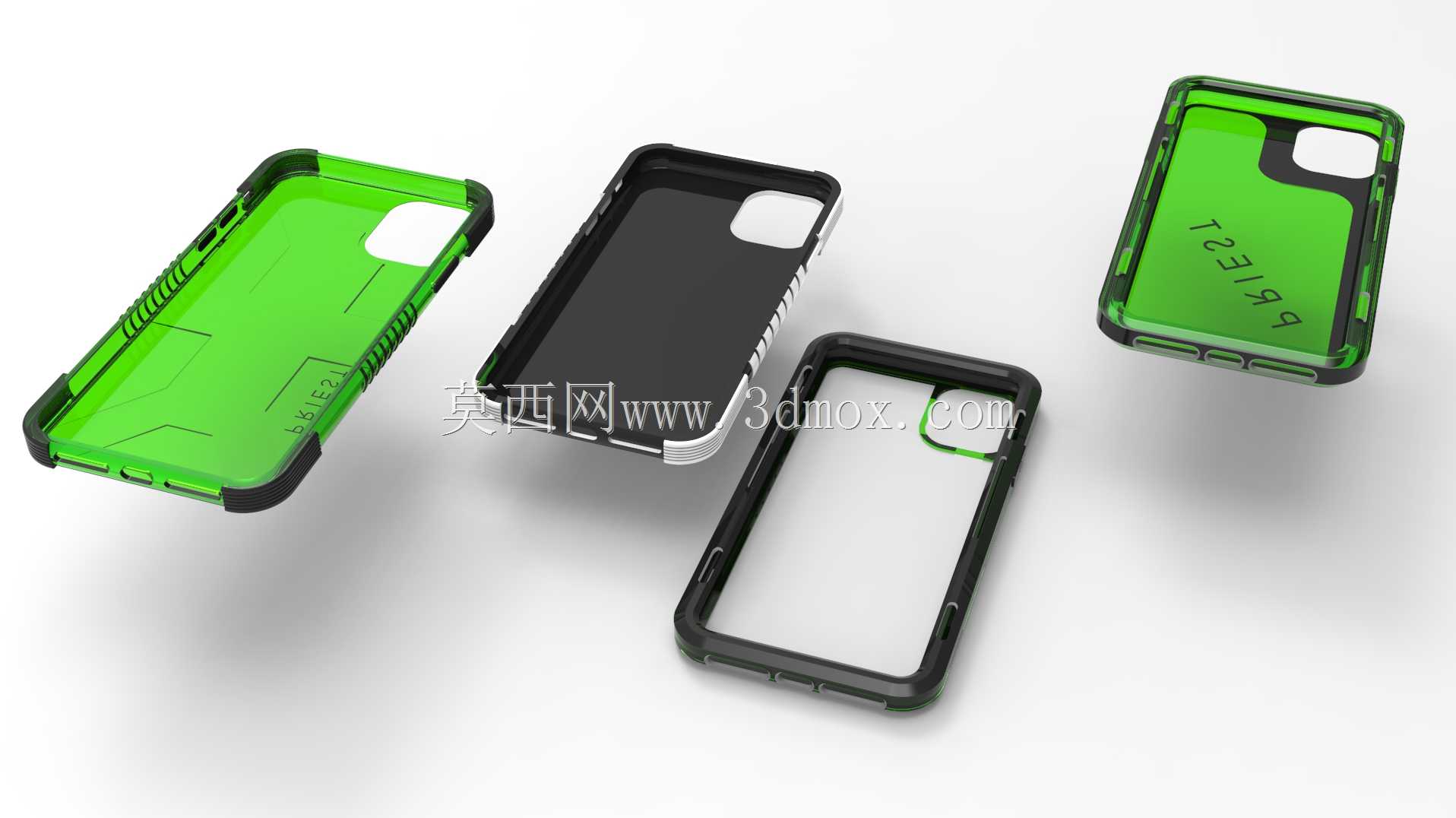

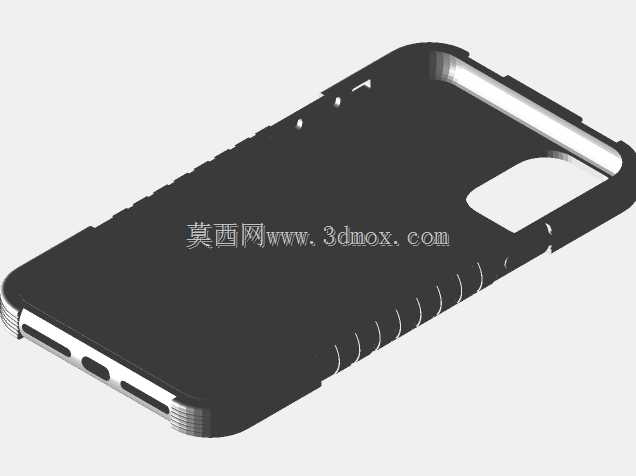

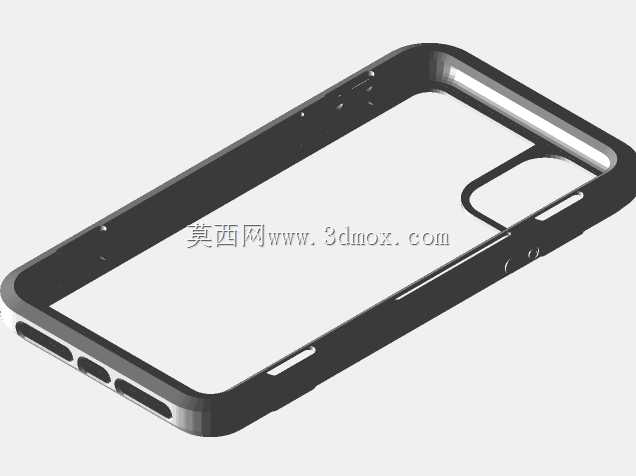

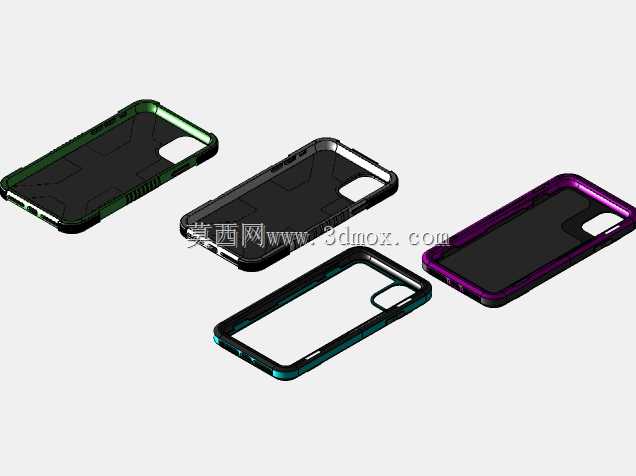

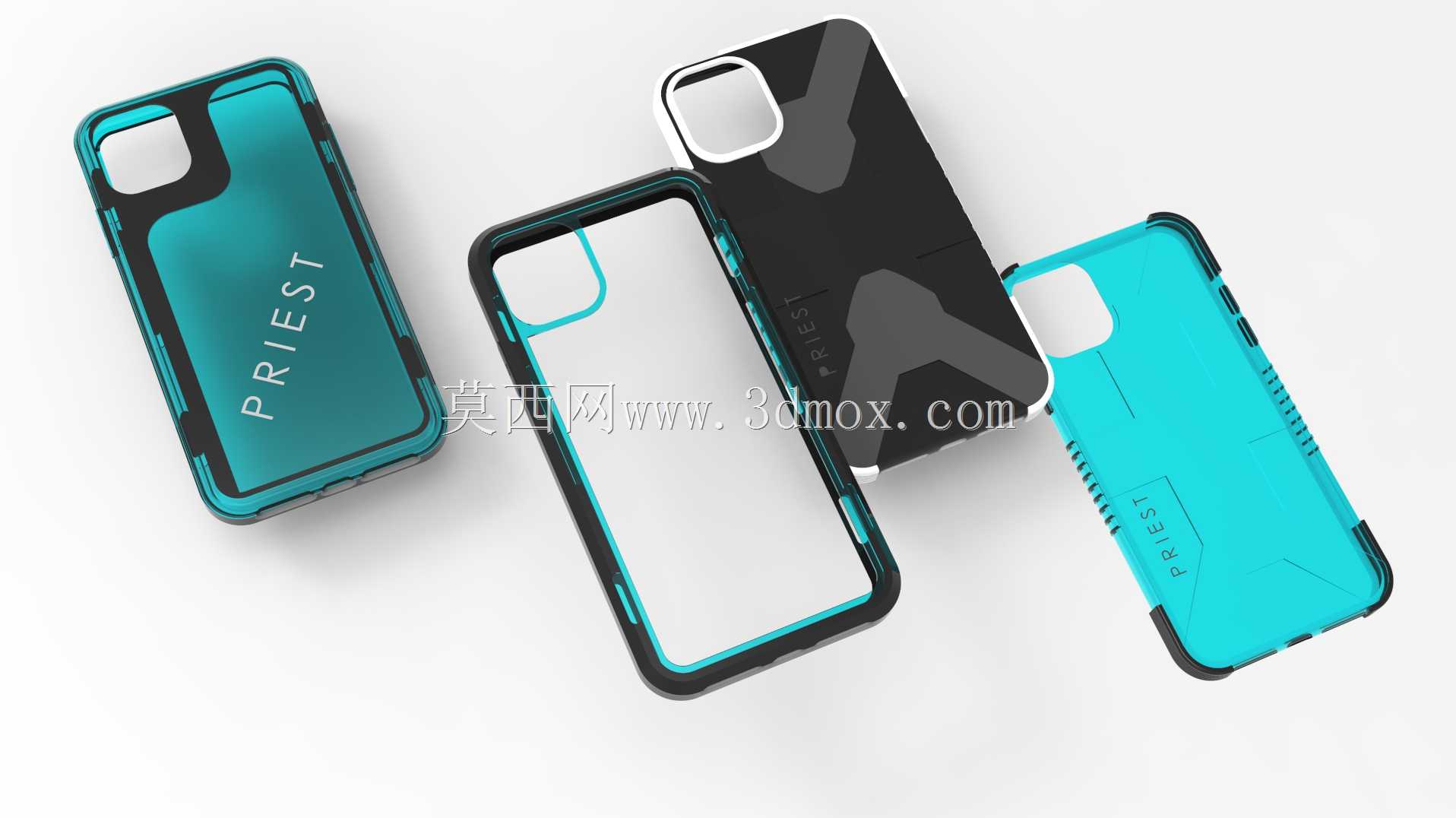

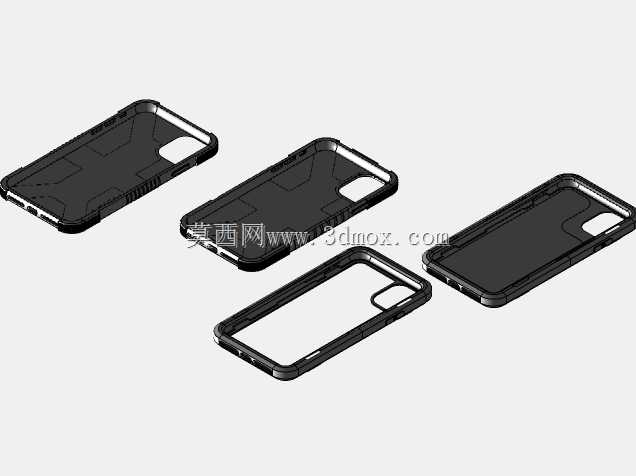

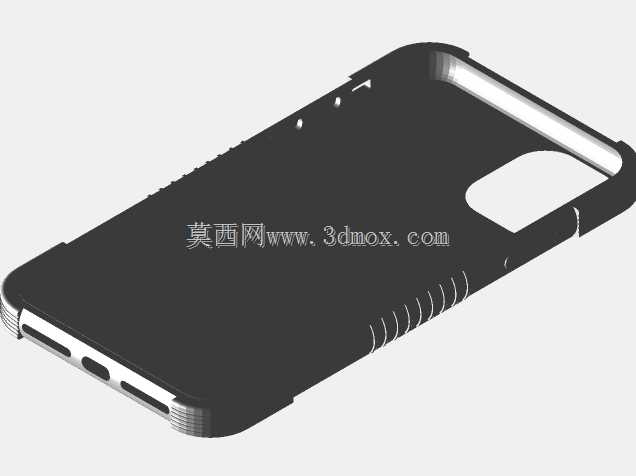

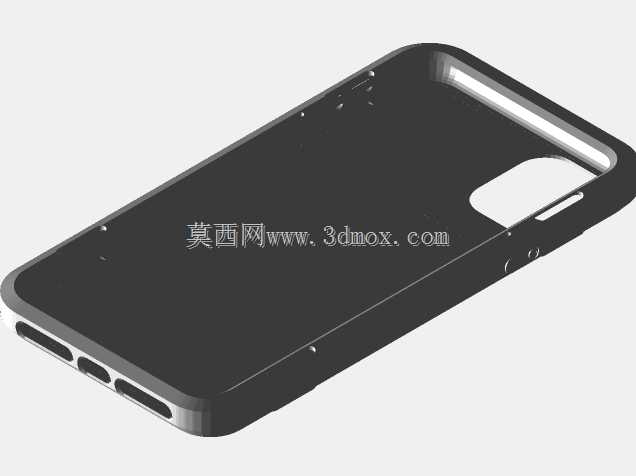

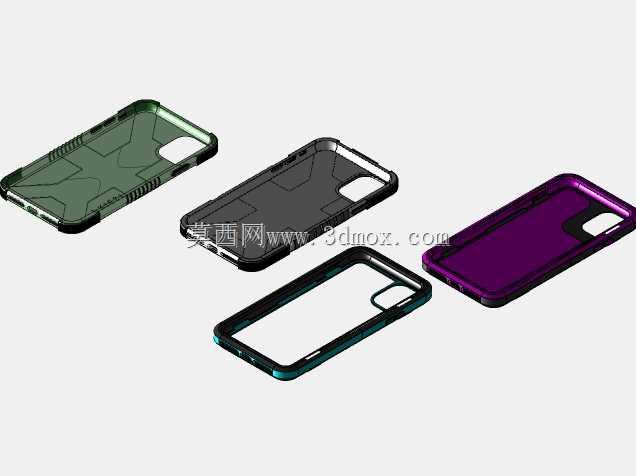

这款手机保护壳的结构设计围绕iPhone11的机身安装边界展开，建模阶段首先完成了机身外轮廓、摄像头模组凸起区域、侧边按键、充电接口、扬声器开孔的全尺寸逆向匹配，所有安装避让位的公差控制在0.15mm以内，保证装机后不会出现松垮、按键卡滞、开孔对位偏移的问题。从实际使用场景出发，壳体采用软硬结合的双层结构设计，外层为高抗冲的硬质PC边框，在四个边角位置做了加厚的缓冲筋结构，跌落时可通过筋位的形变吸收大部分冲击能量，避免冲击力直接传递到手机中框；内层为柔性TPU内衬，贴合手机后盖的一侧做了微凸的点状纹理，既可以减少壳体与手机后盖的摩擦刮花，也能在跌落时形成二次缓冲的空气层。侧边的按键区域做了一体化的凸起按压位，不需要单独组装按键配件，既简化了注塑生产的装配工序，也能保证按键的按压反馈清晰，不会出现长期使用后按键塌陷的问题。摄像头区域的开孔做了高出镜头0.3mm的围边设计，当手机背面朝下放置在桌面时，围边会先接触支撑面，避免镜头玻璃直接与桌面摩擦产生划痕。壳体侧边预留了挂绳孔的安装位，孔位做了圆角过渡处理，避免应力集中导致挂绳孔处开裂。底部的充电接口、扬声器开孔位置都做了精准的对位避让，开孔边缘做了0.2mm的倒角处理，不会出现毛边割手的问题。建模过程中对壳体的壁厚做了均匀化处理，主体壁厚控制在1.2mm，边角缓冲位置壁厚最大为2.0mm，既保证了整体的结构强度，也不会让壳体过于厚重影响握持手感。表面的防滑纹理设计在侧边握持区域，采用斜向的凹槽纹理，增加握持时的摩擦力，减少日常使用中手机滑落的概率。壳体的分模线设置在侧边的中缝位置，经过合模精度优化后，分模线的错位量控制在0.05mm以内，不会出现明显的硌手感。从生产适配角度，该结构适配常规的注塑模具加工，软硬胶结合位置采用双色注塑工艺即可实现批量生产，不需要额外的二次粘接工序，能有效控制生产过程中的不良率。在结构验证阶段，针对1.2米高度的自由跌落场景做了结构仿真优化，调整了边角缓冲筋的弧度和壁厚，保证跌落时壳体不会出现开裂，同时能将传递到手机机身的冲击力降低60%以上。
