台式机DDR规格内存条结构三维建模

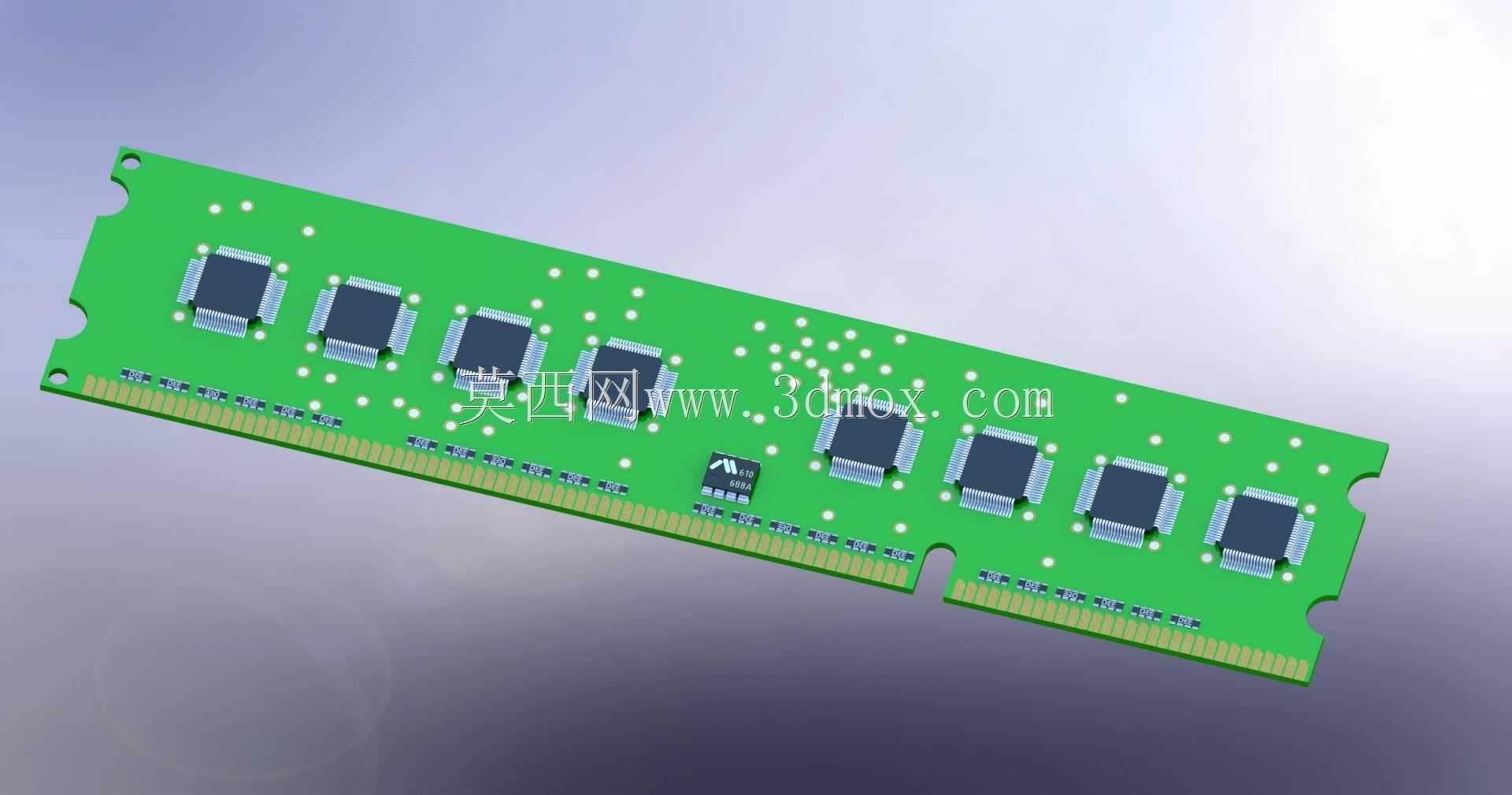

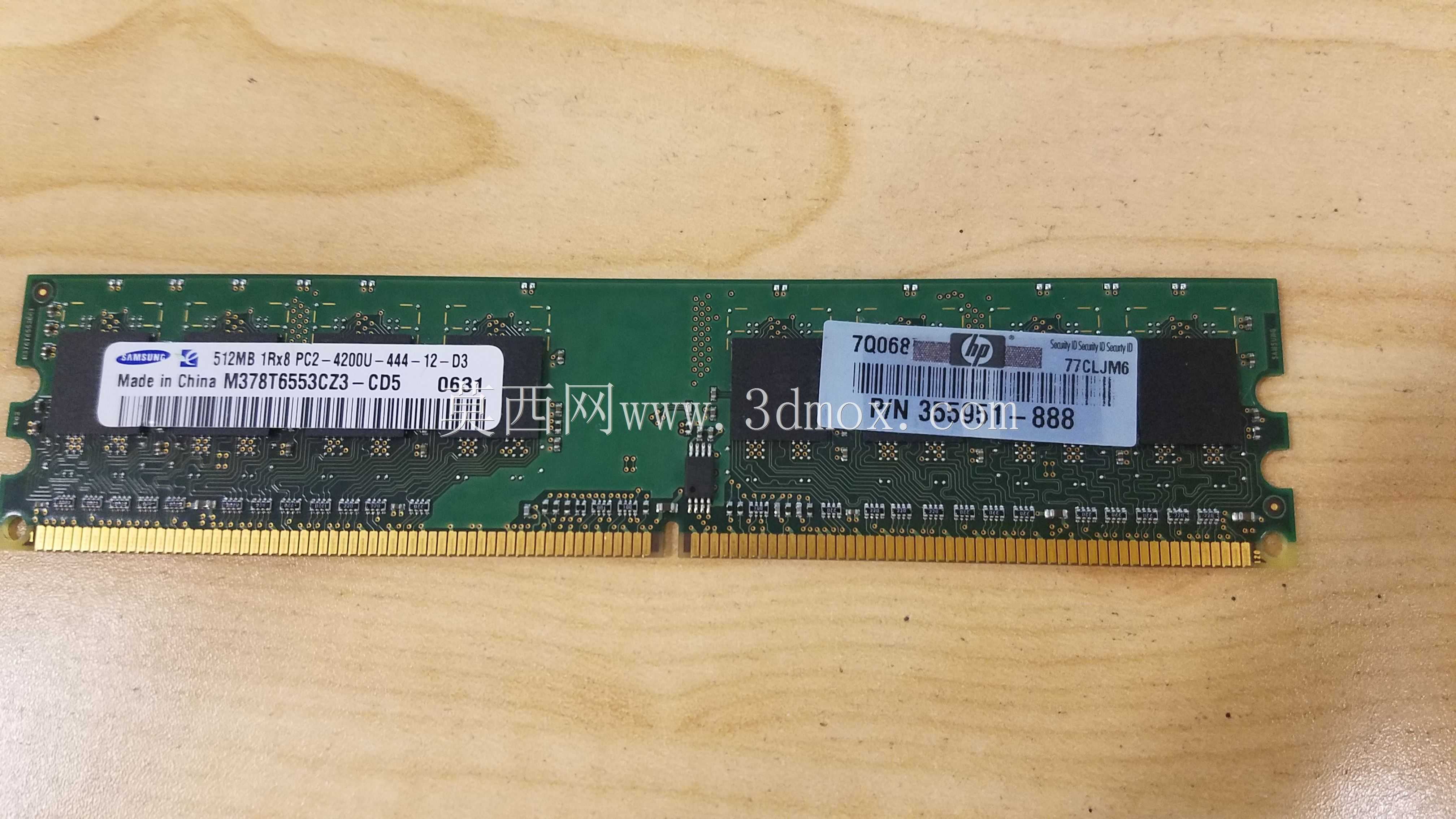

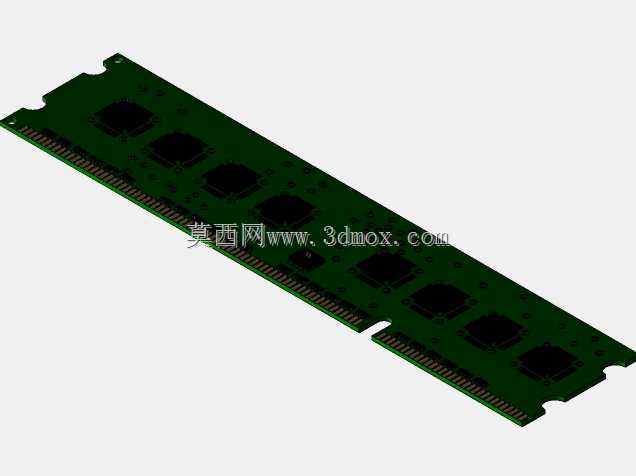

在计算机硬件结构设计领域，内存条作为核心临时存储部件，其三维建模需要兼顾结构准确性与装配适配性，本次建模还原的是标准台式机内存条的完整结构。从实际应用场景来看，这类内存条主要适配台式计算机主板的DIMM插槽，承担CPU运算过程中临时数据高速读写的功能，是整机运行过程中衔接高速运算单元与低速存储介质的关键桥梁，建模成果可用于计算机整机装配仿真、硬件结构教学演示、机箱散热风道模拟等多个工程场景。建模过程中首先锚定安装边界尺寸，严格遵循标准台式机内存的长宽厚规范，PCB板边缘的定位缺口、两端的固定卡扣卡位都做了精准还原，确保模型导入装配环境后可直接与标准主板内存插槽完成虚拟装配，不会出现干涉、卡位错位的问题。外形层面，绿色PCB基材的板体上均匀排布8颗内存颗粒，每颗颗粒的焊盘位置、引脚排布都参照实物焊接工艺做了对应呈现，板体上的小型贴片电容、电阻元件以及SPD芯片也做了等比例还原，金手指部分按照标准引脚间距做了分段处理，边缘的斜切导向结构完全匹配实际插槽的插入导向设计，避免虚拟装配时出现插入方向错误的问题。设计思路上没有做多余的装饰性结构，所有特征都服务于结构还原与装配验证需求，板体上的定位孔位置对应实际生产中的PCB加工定位需求，颗粒排布间距兼顾了信号完整性要求与散热空间预留，建模时特意保留了颗粒与PCB板之间的微小间隙，可用于后续焊接工艺仿真或者散热模拟时的热传导路径设置。从功能特性还原角度，模型区分了不同功能区域的结构差异，金手指区域的导电接触层、PCB板的基材层、内存颗粒的封装外壳都做了独立的结构分层，方便后续做材质赋予或者结构拆分演示，板体边缘的防呆缺口位置严格对应DDR系列内存的防呆规范，可直观区分不同代际内存的安装差异，避免选型装配时出现代际混淆的问题。对于结构设计从业者而言，这类标准化硬件的建模重点不在于复杂曲面构建，而在于安装接口的尺寸精度、各部件相对位置的准确性，哪怕是金手指区域0.1毫米级的尺寸偏差，都可能导致虚拟装配时出现无法插入的误判，因此建模全程以实物装配逻辑为核心，所有卡扣、缺口、接触面的尺寸都经过反复核对，确保模型可直接用于整机装配的干涉检查、结构验证工作。
