DC24V电动卡分配器结构设计

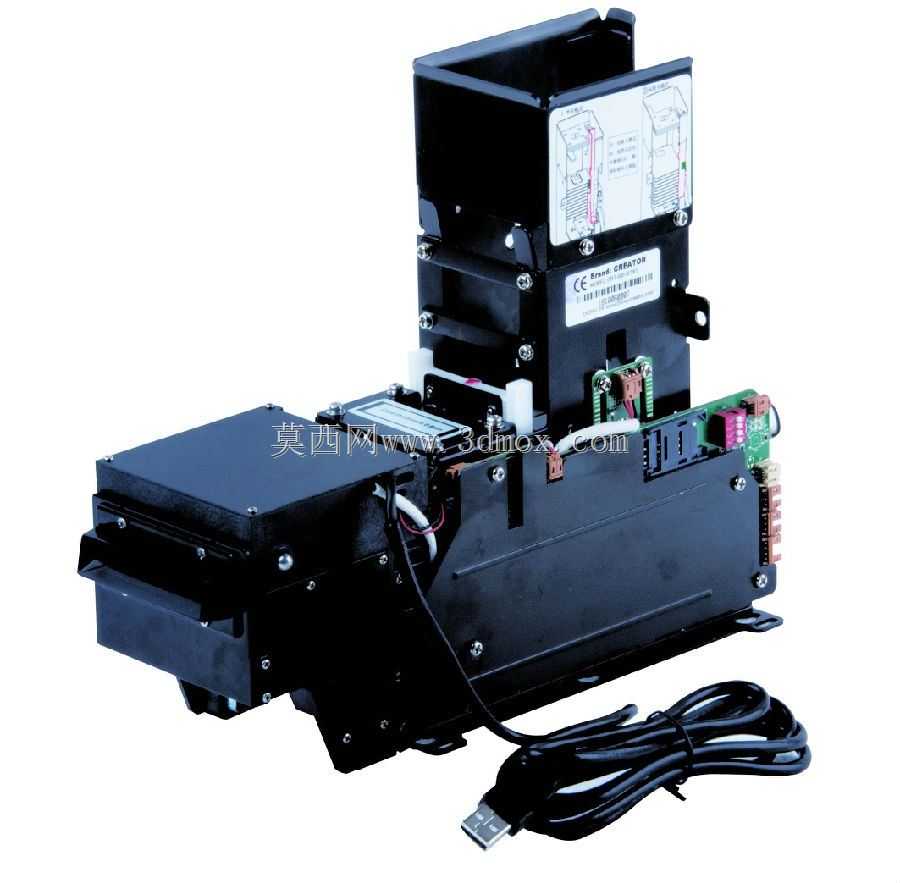

这款卡分配器主要面向自助服务终端的发卡、收卡场景设计，常见于停车场出入口道闸控制、政务自助服务终端、景区自助售取票机、写字楼访客登记系统这类需要自动完成卡片输送、读写、回收的工位，替代人工完成卡片的精准分发与回收动作，减少人工值守的操作负荷。从结构设计来看，整机采用模块化堆叠布局，上部为卡片存储仓，仓体设置了可调式卡片挡边，可兼容标准尺寸的PVC卡片、薄型IC卡，存储仓底部设置了分卡胶轮结构，通过胶轮与卡片的摩擦力实现单张卡片分离，避免一次出多张卡的卡滞问题；中部为卡片输送通道，通道内布置了多组对压式输送胶辊，胶辊采用防滑橡胶材质，配合光电传感器实现卡片位置的实时检测，确保卡片在通道内走卡顺畅不歪斜，通道侧方预留了读写模块安装位，可根据需求加装IC卡读写头、磁条读卡组件，适配不同的卡片识别需求；下部为驱动与控制安装区，集成了直流驱动电机、传动齿轮组与控制电路板安装位，驱动部分采用齿轮减速传动，输出扭矩稳定，走卡速度均匀，不会出现卡片刮伤、走卡顿挫的问题。设备的供电规格为DC24V2A，属于工业场景常用的安全供电等级，适配多数自助终端的内部供电系统，无需额外增设变压模块。安装边界方面，整机底部设置了带安装孔的固定支耳，支耳的孔位间距适配常规自助终端的内部安装梁尺寸，设备侧面预留了接线与通讯接口的出线空间，外接连接线采用USB接口形式，可直接对接终端主控单元，接线操作便捷。设计过程中重点考虑了卡滞故障的快速处理，设备的输送通道侧盖采用快拆式螺丝固定，无需完全拆解设备即可打开通道清理卡滞的卡片，日常维护效率更高；卡片存储仓采用上掀式仓盖设计，加卡操作无需借助工具，掀开仓盖即可将整叠卡片整齐放入仓内，仓内设置了卡片压重块，确保最后几张卡片也能顺利被分卡胶轮接触，避免出现空走卡的问题。整机外壳采用金属板材折弯成型，结构强度高，可承受自助终端内部的安装震动，长期运行不易出现结构变形，各传动部件的安装位均设置了定位基准，装配时可快速对齐，减少装配调试的工时。走卡通道的间隙经过精准调校，既保证卡片通行顺畅，又能避免卡片在通道内上下窜动导致的读写失败问题，传感器的安装位置经过多轮走卡测试确定，可精准识别卡片的到位、出卡状态，给主控系统反馈准确的位置信号，配合终端系统完成整个发卡、读卡、收卡的流程闭环。
