车载座椅下电池滑轨固定安装结构

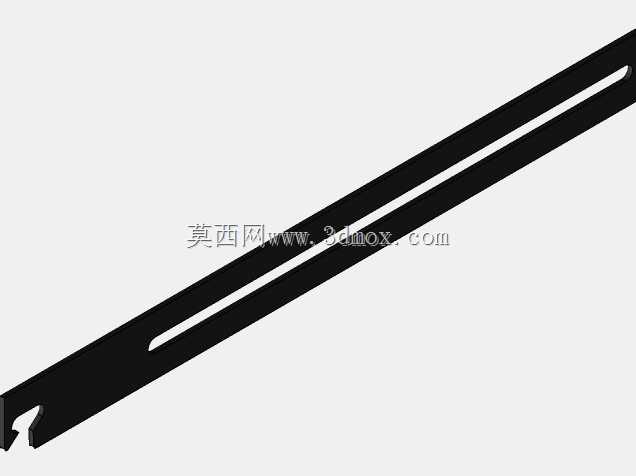

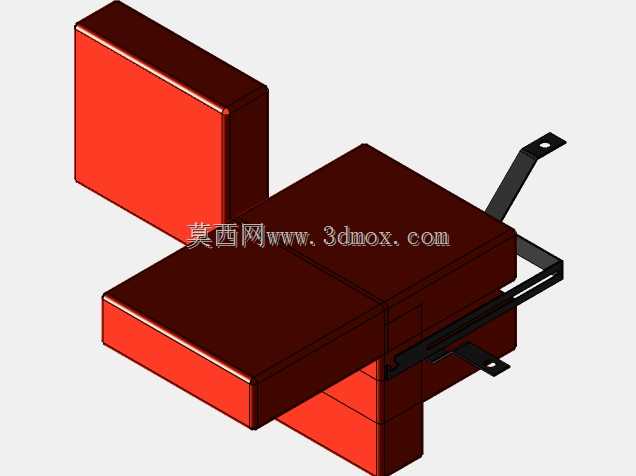

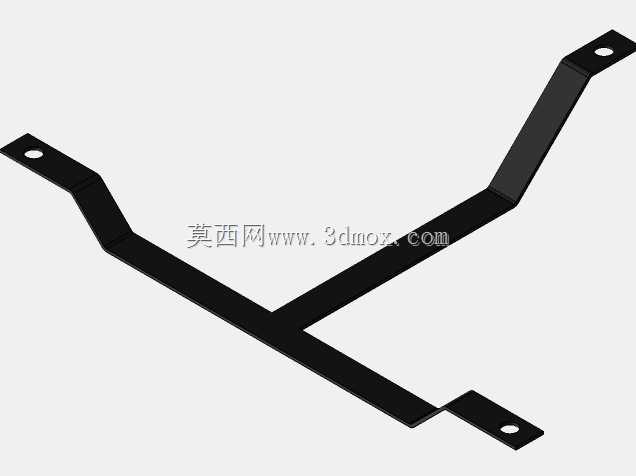

该结构针对乘用车座椅下方的闲置空间开发，核心解决车载附加电池的隐蔽安装与便捷维护需求，适配多数乘用车型前排座椅底部的安装空间，避开座椅调节滑轨、车身线束与通风管路的原有布局边界。整套结构采用分层设计思路，底层为带双侧导向槽的滑动托架，托架两侧延伸出带安装孔的固定支耳，支耳孔位匹配车身座椅底部的原有安装螺柱点位，无需额外在车身钣金上打孔，避免破坏车身防腐层与结构强度，托架的导向槽采用翻边冲压成型，槽内预留0.8mm的滑动间隙，表面做镀锌钝化处理，降低滑动阻力同时抵御车载环境下的潮气腐蚀。上层为电池承载托盘，托盘上设置两道横向捆扎带固定位，采用不锈钢扎带适配不同厚度的方形动力电池模组，捆扎带位置避开电池本体的接线端子与泄压阀区域，防止固定过程中损伤电池外部结构。滑动托架的前端集成弹簧锁止机构，锁舌对应托盘前端的锁止卡口，当托盘完全推入安装位时，锁舌自动卡入卡口实现位置锁定，解锁时只需拨动外露的解锁拨片即可将托盘沿导向槽完全抽出，无需拆卸座椅即可完成电池的接线、检修与更换操作，抽出行程控制在220mm，刚好满足电池接线端子的操作空间需求，不会因抽出过长干涉前排脚部空间。设计过程中重点校核了结构的安装边界，整体安装后的总高度控制在75mm以内，适配多数车型座椅底部到地板的最小垂直间隙，托架两侧支耳的安装孔位做了长圆孔设计，前后调节余量达15mm，可适配不同车型的螺柱间距误差，同时在托架与车身接触的位置预留3mm厚的橡胶减震垫安装位，过滤车辆行驶过程中的振动传递，避免电池与金属托架之间出现硬接触摩擦。导向槽的末端设置有限位挡块，防止托盘抽出过程中完全滑脱，挡块位置做了圆弧过渡处理，避免应力集中导致托架变形，整套结构的滑动阻力控制在15N以内，单人即可单手完成抽拉与锁止操作，同时锁止机构设计有防误触结构，正常行驶过程中不会因颠簸出现意外解锁的情况，充分兼顾隐蔽安装、固定可靠性与维护便捷性的多重需求。
