4针2.5mm螺距THT公接插件结构设计

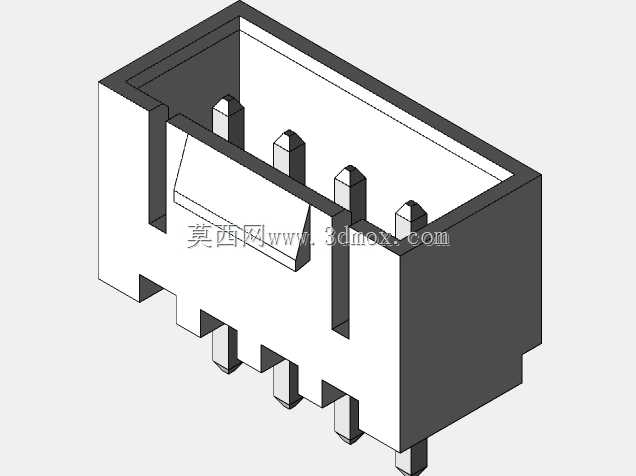

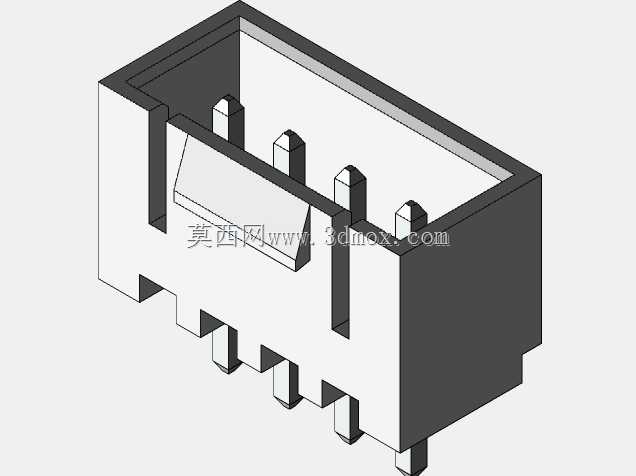

在工控板卡、消费电子内部线束互联场景中，板对线接插件的选型直接决定了整机装配效率与长期连接可靠性，这款4针直插公头正是针对小电流信号传输场景开发的板端互联部件。从安装边界来看，该接插件采用通孔焊接方式固定在PCB板上，本体长度12.4mm、宽度5.8mm、总高度7mm，插针间距严格遵循2.5mm行业通用螺距，能直接匹配市面上同规格母座与线束端压接端子，无需额外定制适配部件，可直接套用标准PCB封装库完成布线设计，大幅缩短硬件开发周期。

设计过程中优先考虑了量产注塑与波峰焊工艺适配性，本体采用带定位挡边的框式结构，外侧的凸起卡扣可在公母对插时实现机械锁止，避免设备运输或运行振动导致接插件松脱、信号中断；插针采用贯穿式固定结构，根部做了加粗补强处理，既能承受波峰焊时的高温冲击不变形，也能抵消工人插拔线束时的侧向应力，避免插针弯折导致的焊接点脱落。内部的隔筋结构将四个插针独立分隔，可杜绝焊接时焊锡桥连导致的针脚短路问题，同时在对插时起到导向作用，即使盲插也能快速对准位置，不会出现插针顶弯的情况。

不同于贴片式接插件，这款THT结构的公头焊接后与PCB结合强度更高，可承受更大的线束拉扯力，适合应用在电源输入、信号采集等需要频繁插拔调试的端口位置，在小型PLC扩展模块、智能家居控制板、3D打印机控制板等设备上都能适配。建模过程中严格对齐了接插件行业的公差标准，插针的伸出长度、定位柱的直径尺寸都预留了合理的安装公差，既不会因为尺寸过紧导致插装困难，也不会因为间隙过大出现焊接后本体歪斜的问题，导出的模型可直接用于结构干涉检查、装配模拟，也能作为硬件设计时的封装参考依据，避免选型后出现结构与PCB布局冲突的问题。
