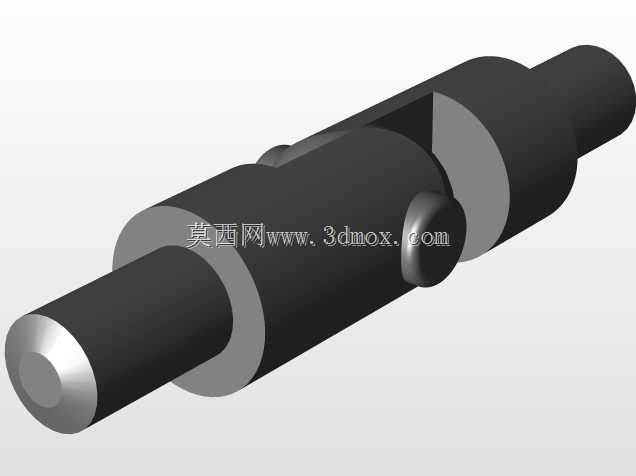

对外螺纹铰接式连接支撑构件

这类两端带外螺纹的铰接式支撑件，在液压管路排布、气动执行机构安装、轻型传动连杆系统里十分常见，核心作用是在两个带内螺纹接口的部件之间，提供可小角度摆动的刚性连接，抵消安装面的位置偏差，同时补偿设备运行中产生的小幅位移，避免硬连接带来的应力集中，导致螺纹崩牙、连接件断裂的问题。做这个结构的三维建模时，首先要明确两端外螺纹的同轴度基准，中间铰接段的销轴孔轴线必须与两端螺纹轴线垂直，偏差控制在机械设计常用的IT7级公差范围内，不然安装后会出现别劲，铰接部位转动卡滞，长期交变载荷下销轴会出现偏磨。整体长度覆盖4到40.875英寸的总长度范围，建模时要把两端螺纹的收尾段、退刀槽位置做准确，这些细节直接影响实际装配时螺纹能不能拧到底，很多新手建模容易忽略退刀槽的尺寸，导致实际加工出来的零件螺纹拧入深度不够，连接强度达不到设计要求。中间的铰接副采用的是销轴贯穿式结构，配合间隙选的是H8/f7的间隙配合，既保证转动灵活，又不会有过大的旷量，避免设备运行时产生额外的振动。在实际选型应用里，这类构件常用在农业机械的操纵连杆、工业设备的可调支撑脚、液压阀组的安装支架位置，安装时要注意两端螺纹的拧入深度至少要达到螺纹公称直径的1.2倍，保证连接的抗拉强度，铰接部位要预留足够的摆动空间，不能和周边的管线、结构件产生运动干涉。建模过程中，中间铰接段的外径要比两端螺纹的大径略粗，保证连接部位的结构强度，避免在受拉或者受侧向力的时候从螺纹根部断裂，销轴的端部要做限位结构，防止运行过程中销轴窜出脱落。这类零件不需要做复杂的曲面，所有特征都是回转体加切削特征，建模时优先用草图回转生成主体，再做铰接部位的切削和销轴孔，最后修饰螺纹特征，能保证模型的参数化可修改性，后续调整长度、螺纹规格的时候不需要重新画整个零件，直接修改对应参数就能生成新的规格，适配不同的安装场景需求。
