工业厂房用桁架式机库支撑框架结构

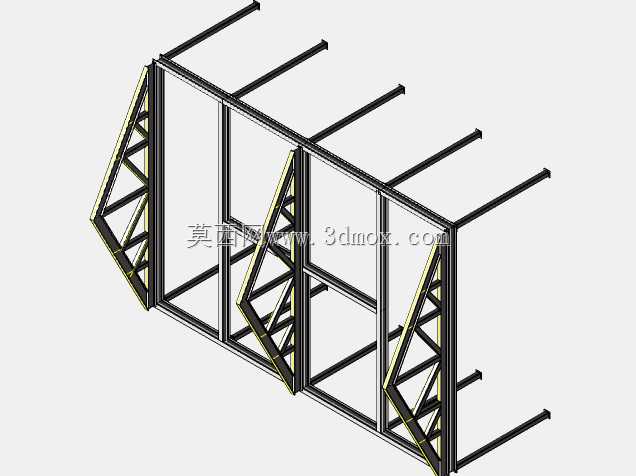

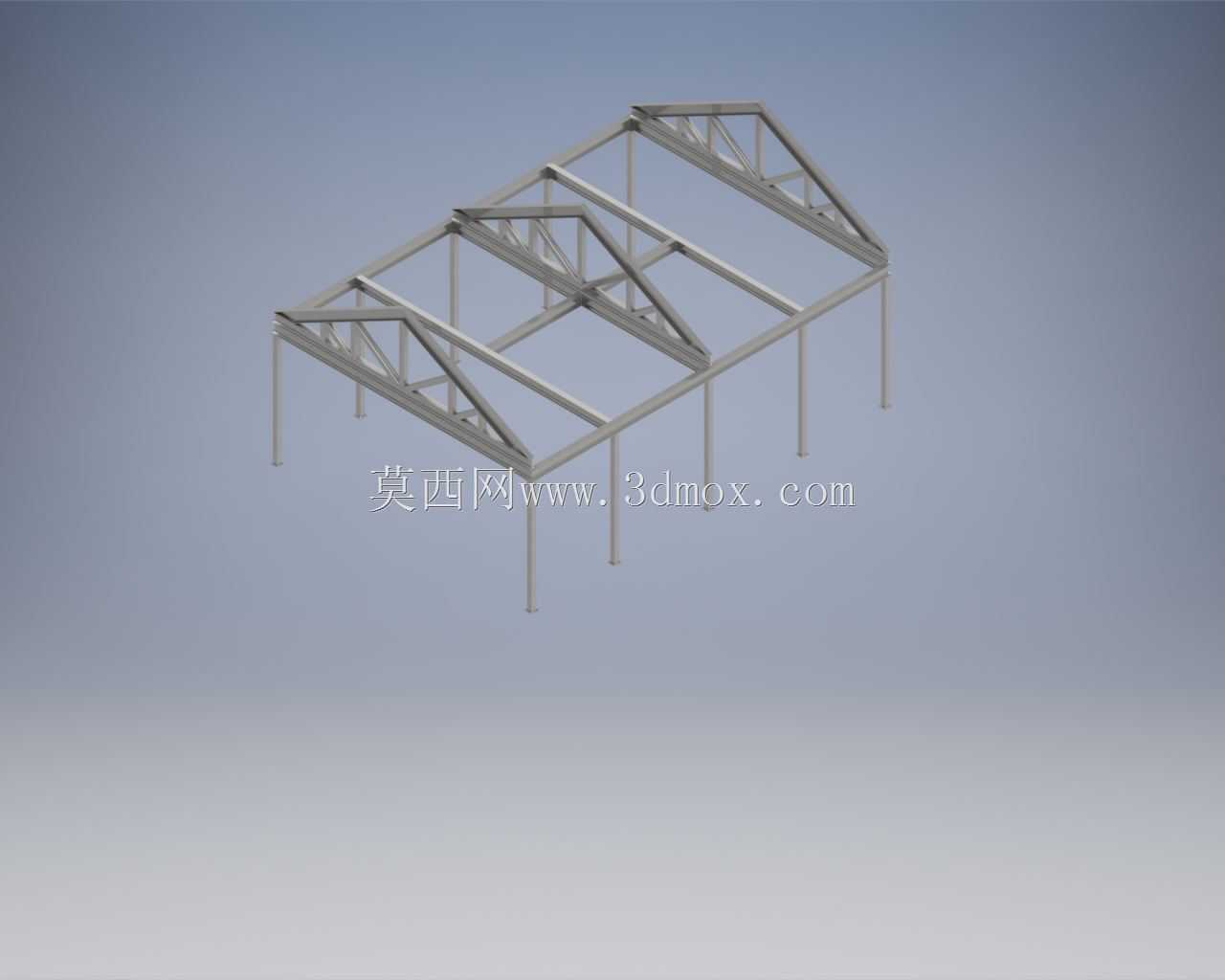

该框架结构主要面向小型通航机库、厂区设备防护棚、大跨度物料存储棚的主体承重场景，作为上部屋面荷载与下部基础的传力核心构件，承担屋面恒载、风载、积雪荷载以及侧向水平推力的传递作用，整体采用空腹桁架搭配竖向支撑柱的结构形式，在保证大跨度无遮挡内部空间的前提下，尽可能降低结构自重，减少基础承压负荷。设计阶段优先考虑现场拼装的便捷性，所有杆件连接节点均采用标准化接口设计，主桁架分段长度控制在常规运输车辆的装载边界内，单段桁架重量适配现场常用的8吨级汽车吊吊装作业，无需额外调用大型起重设备即可完成整体拼装。竖向支撑柱的柱脚预留锚栓连接孔位，安装时可直接与预埋在混凝土基础中的锚栓对接，柱脚位置设置加劲肋强化节点抗剪能力，避免侧向荷载作用下柱脚出现变形失稳。上部桁架的上弦杆按照屋面檩条的安装间距预留连接点位，可适配不同类型的彩钢瓦、采光板等屋面围护材料的固定需求，下弦杆可根据实际使用需求预留吊点，满足机库内部悬挂检修设备、照明管线、消防管路的挂载要求。结构整体的杆件截面选型经过受力验算，主受力弦杆采用矩形截面型材，腹杆采用三角排布形式，在减少杆件用量的同时保证桁架平面内与平面外的稳定性，相邻两榀桁架之间设置横向系杆连接，形成整体空间受力体系，避免单榀桁架出现侧向失稳问题。安装边界方面，框架整体跨度适配12米到18米的常规小型机库开间需求，柱距可根据现场场地条件灵活调整，柱顶标高预留足够的屋面找坡余量，保证屋面排水坡度符合民用与工业建筑的排水设计要求，框架整体的侧向位移量控制在规范允许范围内，可抵御常规地区的基本风压与雪压荷载，无需额外增设侧向抗风支撑构件即可满足使用要求。
