星形旋钮可调式手动压紧夹持装置

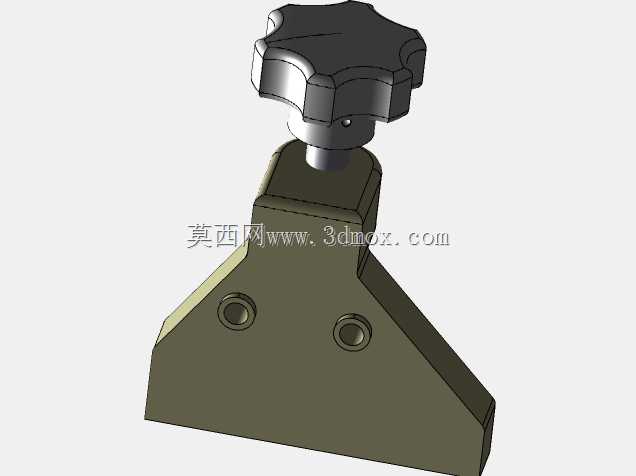

这款手动压紧夹持装置，多应用在小型工装定位、检具装夹、轻型工件加工固定场景中，比如小尺寸铝件铣削工位的辅助压紧、装配线旁的工件临时定位、实验台架上的样件固定，都能看到这类结构的身影。从结构设计来看，顶部采用七角星形的胶木旋钮，相比普通滚花旋钮，星形结构的棱边能给操作人员提供更大的施力接触面，无需借助扳手等辅助工具，徒手就能施加足够的锁紧扭矩，旋钮下方通过销轴与螺杆实现周向固定，避免旋钮空转打滑，螺杆与底座的螺纹孔配合，转动旋钮时即可带动螺杆做轴向进给，实现对工件的压紧或松脱动作。底座采用三角式的支撑结构，两个安装孔分布在底座下部的对称位置，安装时可通过内六角螺栓将整个装置固定在工装平台、T型槽板或者设备机架上，三角结构的设计相比直板式底座，在相同安装孔距的条件下能获得更大的支撑跨度，压紧作业时的抗倾覆能力更强，不会因为单侧受力出现底座翘曲的问题。设计时特意将螺杆的进给轴线设置在两个安装孔的中垂线上，压紧力的作用线落在两个安装点的支撑区间内，避免压紧时产生附加弯矩，长期使用也不会出现底座变形、螺杆卡滞的问题。从安装边界来看，底座的两个安装孔中心距适配常规的50mm孔系工装平台，安装孔为沉孔设计，螺栓头可以完全沉入沉孔内，不会突出底座表面干涉工件放置，底座的斜面设计也给工件的取放留出了足够的操作空间，不会因为底座侧壁过高导致小型工件取放不便。螺杆的行程设计覆盖了0-20mm的压紧高度区间，可适配不同厚度的轻型工件，无需额外加装垫块就能完成装夹，对于厚度波动在行程范围内的工件，无需调整装置的安装位置，仅通过转动旋钮就能快速完成压紧固定，能有效减少工装调整的辅助时间，提升小批量加工、装配作业的效率。这类手动压紧结构没有复杂的传动部件，日常维护仅需定期在螺纹副处涂抹少量润滑脂，就能保证螺杆进给顺畅，不会出现卡滞、锈蚀的问题，相比气动、液压压紧装置，无需外接动力源，在没有气源、电源的现场作业场景下也能正常使用，适配性更强。
