3.5英寸工具捕手防脱出结构设计

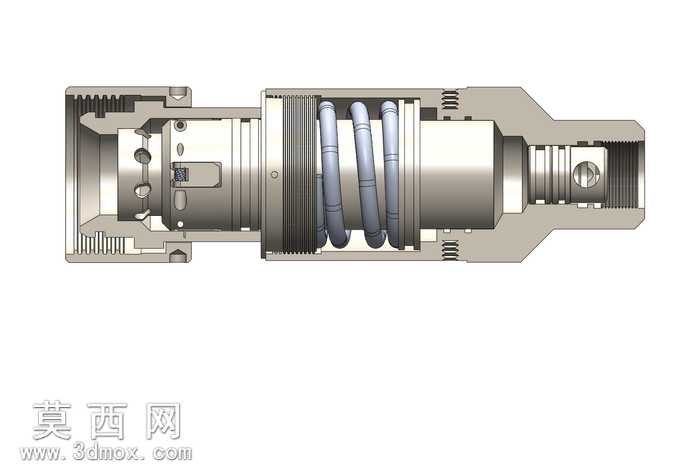

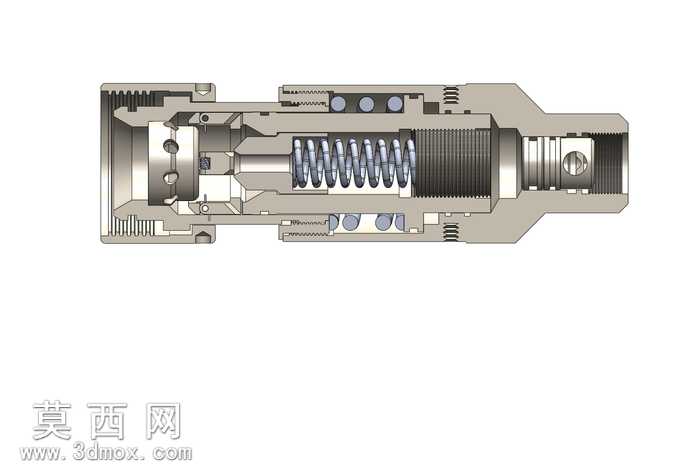

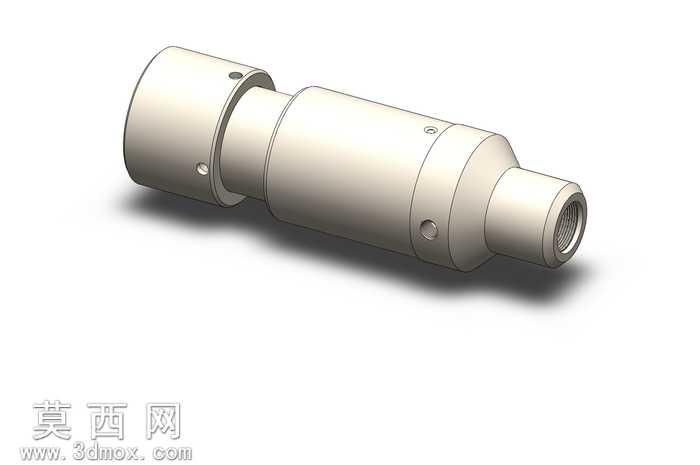

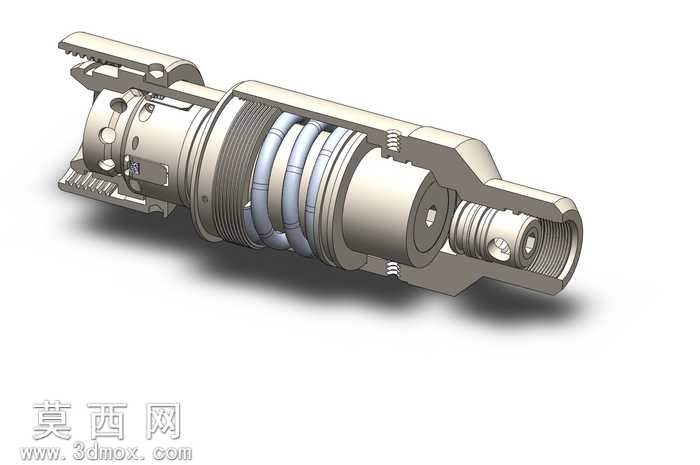

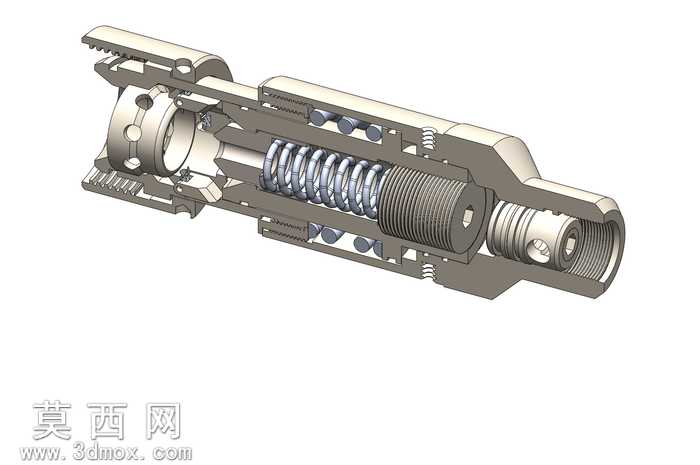

本作品为3.5英寸规格工具捕手的三维结构设计，采用SolidWorks完成全参数化建模，所有零件均按照实际加工工艺要求进行特征构建，完整还原了工具捕手的内部传动与锁紧逻辑。建模过程中首先完成核心基体的轴向布局规划，以中心轴线为装配基准，依次构建外筒壳体、夹爪组件、弹簧复位组、调节螺套、内管对接端等核心零件，每个零件的配合公差均按照五金配件的通用装配标准预留合理间隙，保证虚拟装配后无干涉错位问题。渲染阶段采用金属哑光材质模拟主体合金钢构件的表面质感，对弹簧、锁紧钢珠等弹性与传动零件赋予高抛光金属材质区分功能层级，通过剖面视角渲染清晰展示内部结构排布，让观者可直观理解各部件的联动关系。结构设计上采用周向分布的夹爪作为工具夹持端，夹爪背部设置斜向推面与内部滑套配合，中部搭载等节距圆柱螺旋压缩弹簧提供复位推力，调节螺套通过梯形螺纹与外筒连接，可调整弹簧预紧力适配不同规格的工具内管，外筒表面设置防滑齿纹提升手动操作的摩擦力，两端的内螺纹接口可适配对应规格的外接管路。设计思路围绕工具作业时的内管防脱出需求展开，通过弹簧持续施压推动滑套前移，迫使夹爪沿径向收缩抱紧内管外壁，当工具作业产生轴向窜动时，夹爪的斜向锁紧面会随拉力增大进一步收紧，形成自锁效应避免内管脱出，同时在夹爪与滑套之间设置周向分布的钢珠降低传动摩擦，提升机构动作的顺滑度，所有零件均采用轴对称布局设计，既降低了加工难度，也保证了机构受力均匀，延长整体使用寿命。
