金属按动式绘图自动铅笔结构设计

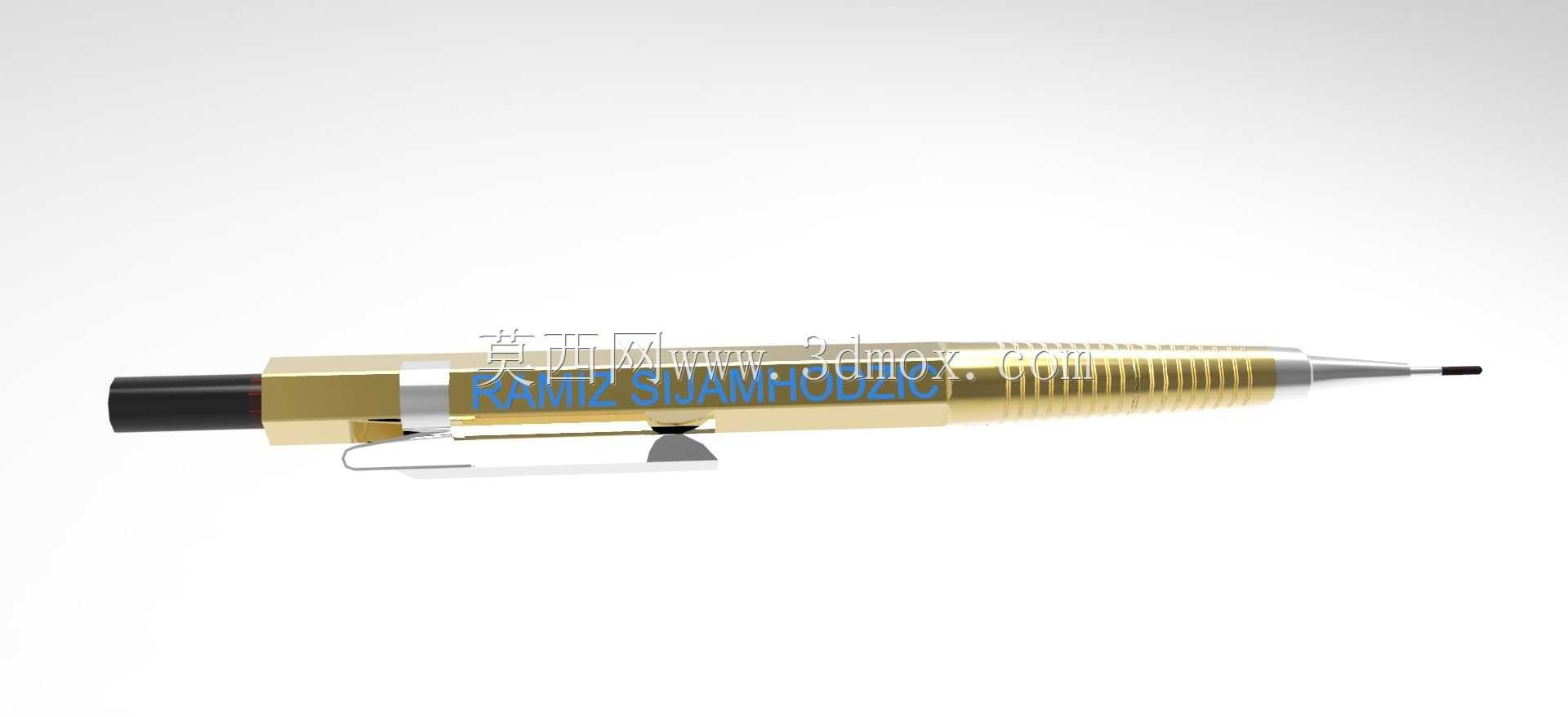

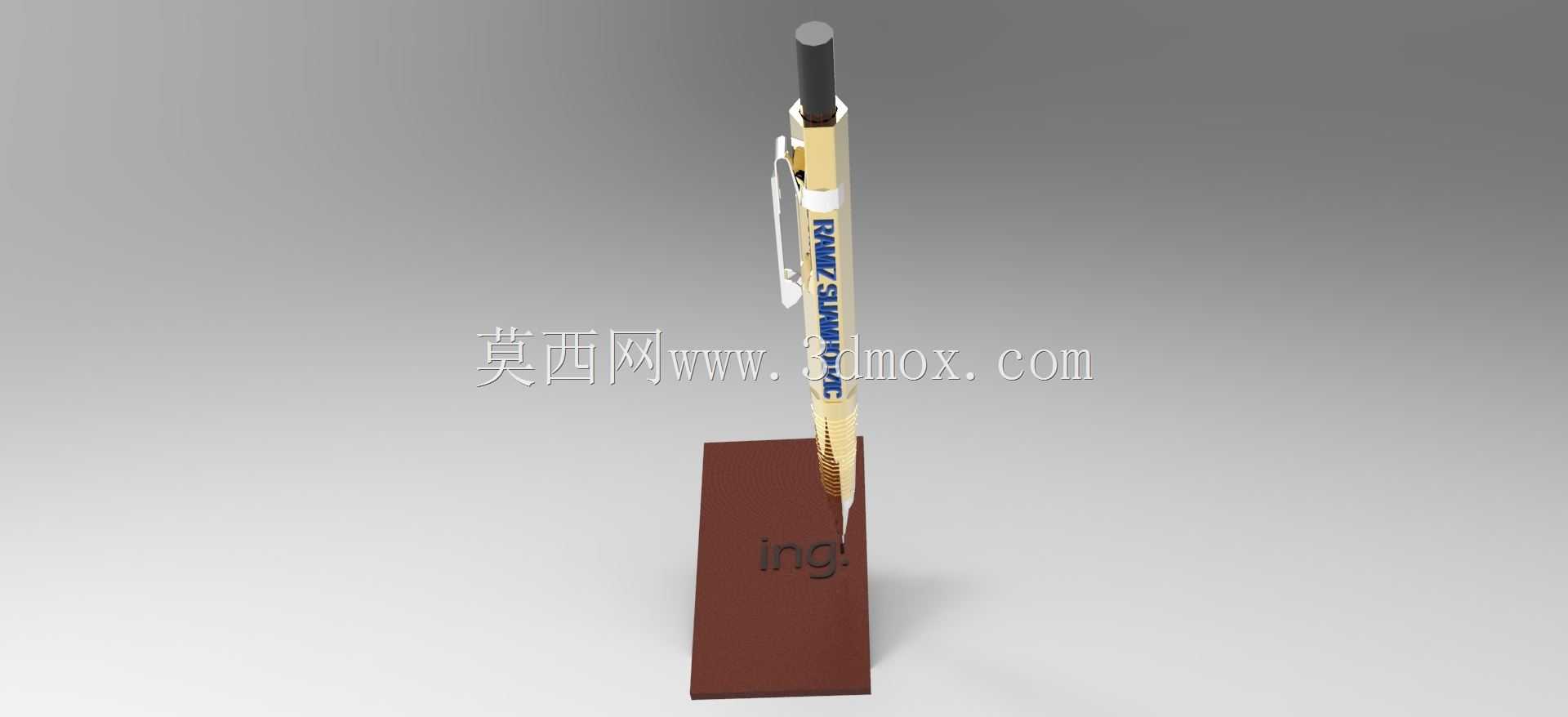

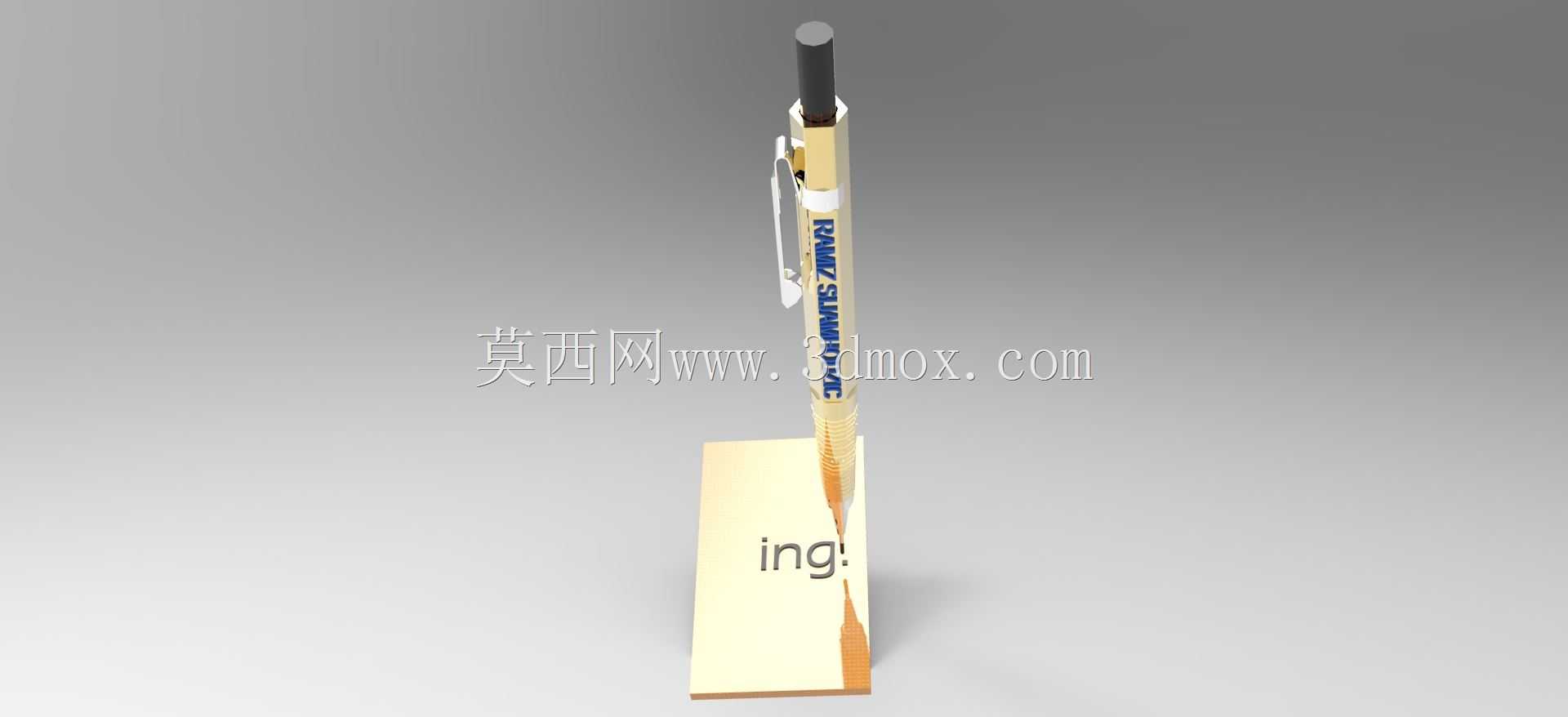

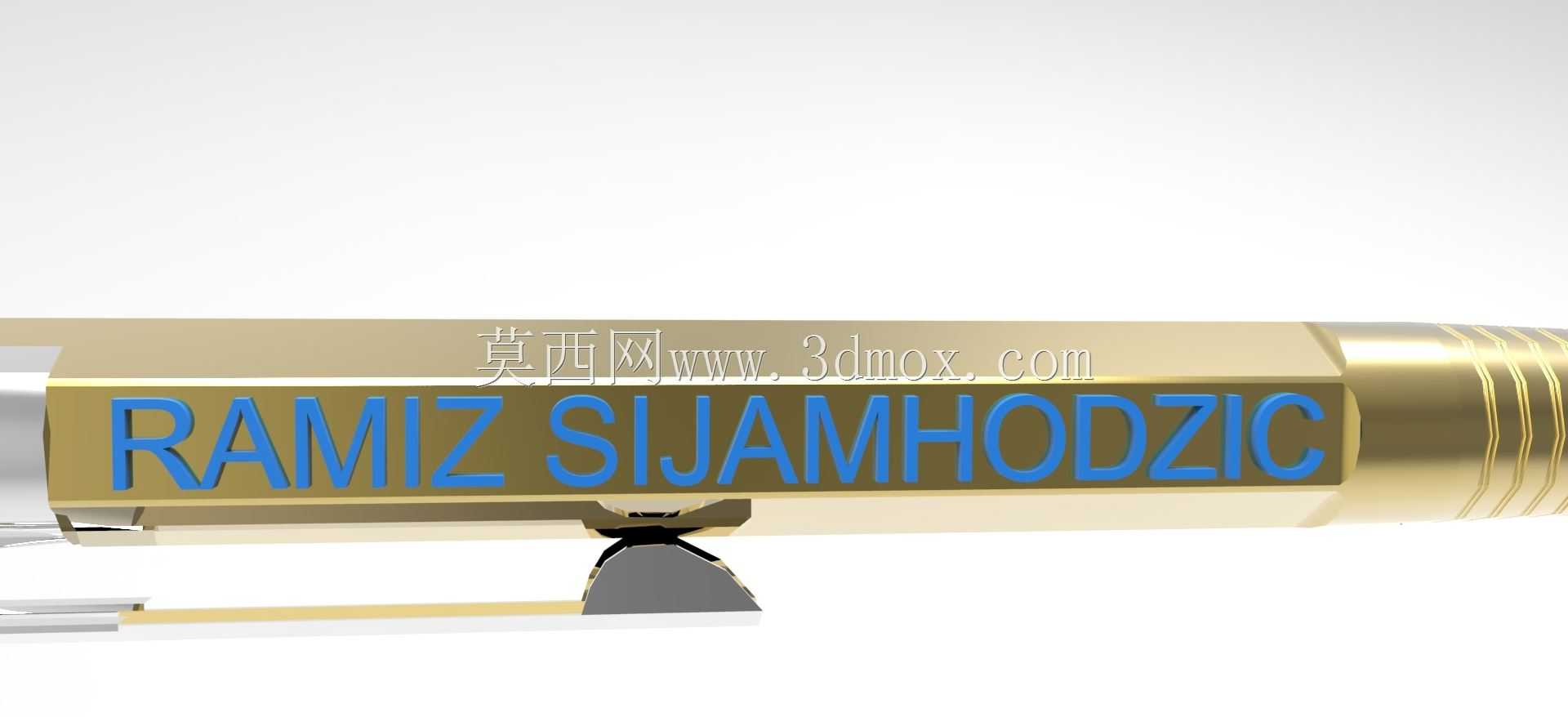

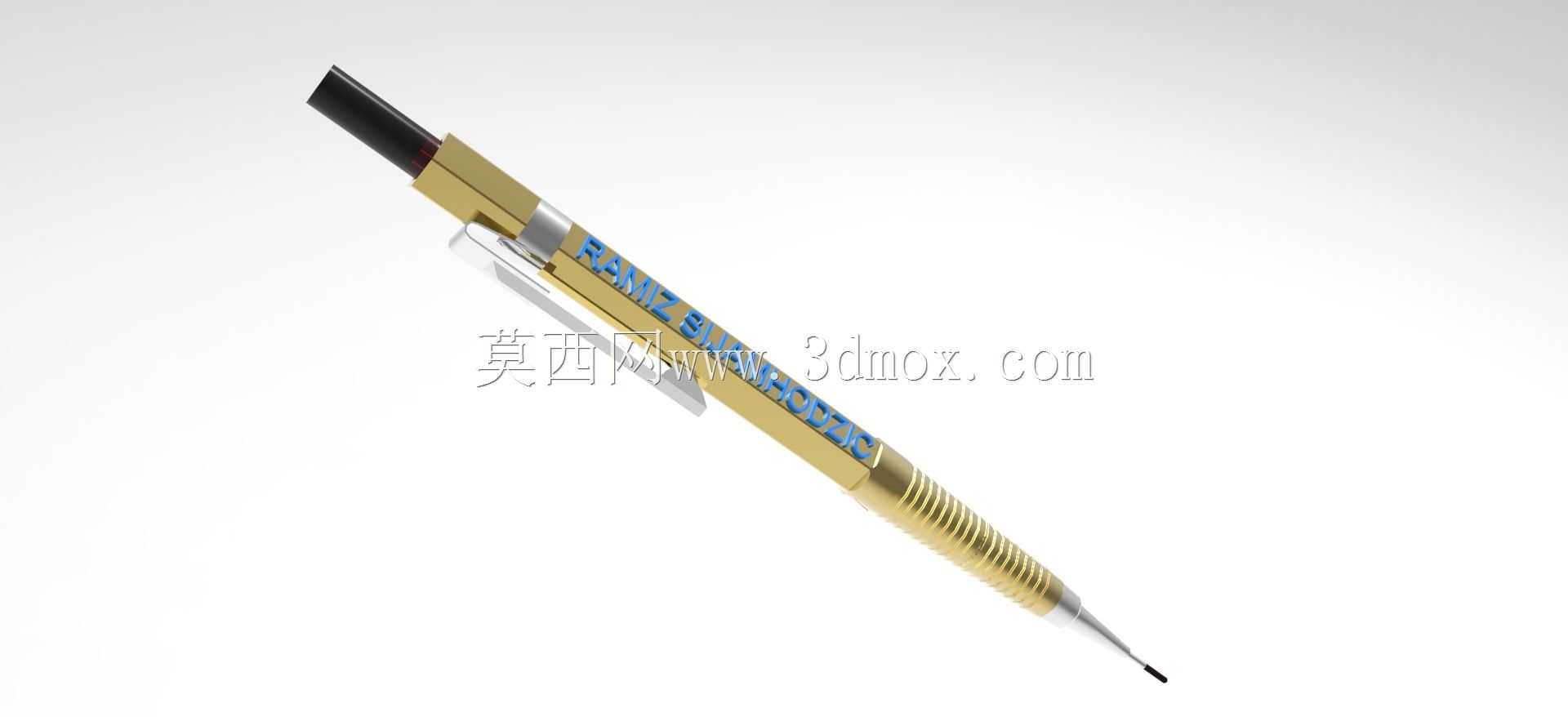

这款按动式自动铅笔的结构设计，核心面向工程绘图、精细标注等专业书写场景，在机械制图、手绘方案草稿、现场测绘标注等工作场景中，这类出芯稳定、握持贴合度高的绘图铅笔，能有效减少绘图过程中因工具晃动、断芯带来的效率损耗。从结构逻辑来看，笔身采用分段式金属壳体设计，前段握持区做了等距环纹滚花处理，滚花纹路的深度控制在0.15mm左右，既不会因为纹路过深硌手，也能保证手部出汗时的握持摩擦力，适配长时间绘图作业的握持需求，握持段的直径设置为8mm，符合多数成年使用者的握持指围范围，长时间持握不会产生明显的挤压不适感。出芯结构采用经典的按动式棘轮推进机构，笔尾按动行程设置为4mm，每一次按动的出芯长度稳定在0.5mm，避免单次出芯过长导致的铅芯折断问题，笔夹部分采用一体化弹性金属片结构，夹持厚度范围在0.3mm到3mm之间，可以稳定夹持在笔记本、工装口袋边缘，不会因为日常走动产生滑落问题。笔身中段设置了透明视窗区域，可以直观观察内部铅芯的剩余存量，避免使用过程中突然断芯无备用的尴尬情况，铅芯适配0.5mm规格的通用绘图铅芯，内部储芯管可以容纳12根标准长度铅芯，满足连续一周左右的日常绘图使用需求。笔尖部分采用可伸缩金属护芯管结构，非使用状态下护芯管可以收回笔身内部，避免尖锐的护芯管划伤纸面或者收纳袋，出芯状态下护芯管伸出长度为2mm，能在绘图时给铅芯提供足够的侧向支撑，减少斜向用力绘图时的铅芯弯折概率。整体笔身的总长度控制在145mm，最大直径10mm，收纳状态下没有外凸的尖锐结构，可以轻松放入工装上衣口袋或者绘图工具盒内，不会和其他绘图工具产生卡滞。在结构装配逻辑上，所有零部件采用卡扣加少量过盈配合的连接方式，没有使用额外的粘接剂，后期如果出现卡芯问题，可以直接拧开前段笔尖部分清理碎屑，日常维护难度极低，笔身表面的金属镀层做了耐磨处理，日常和钥匙、卡尺等工具混放时，不容易产生明显的划痕，能长期保持外观的整洁度。
