气动六缸径向动力输出装置结构

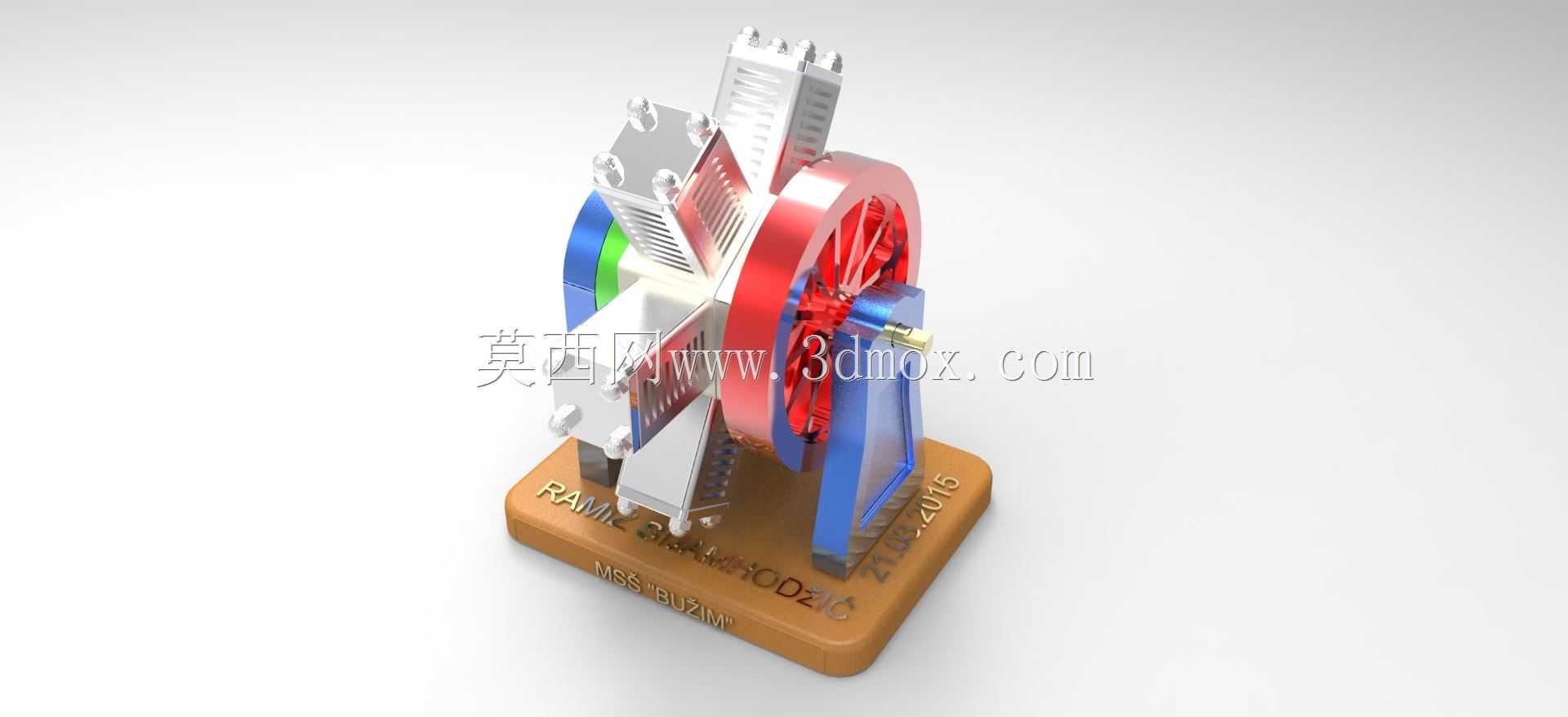

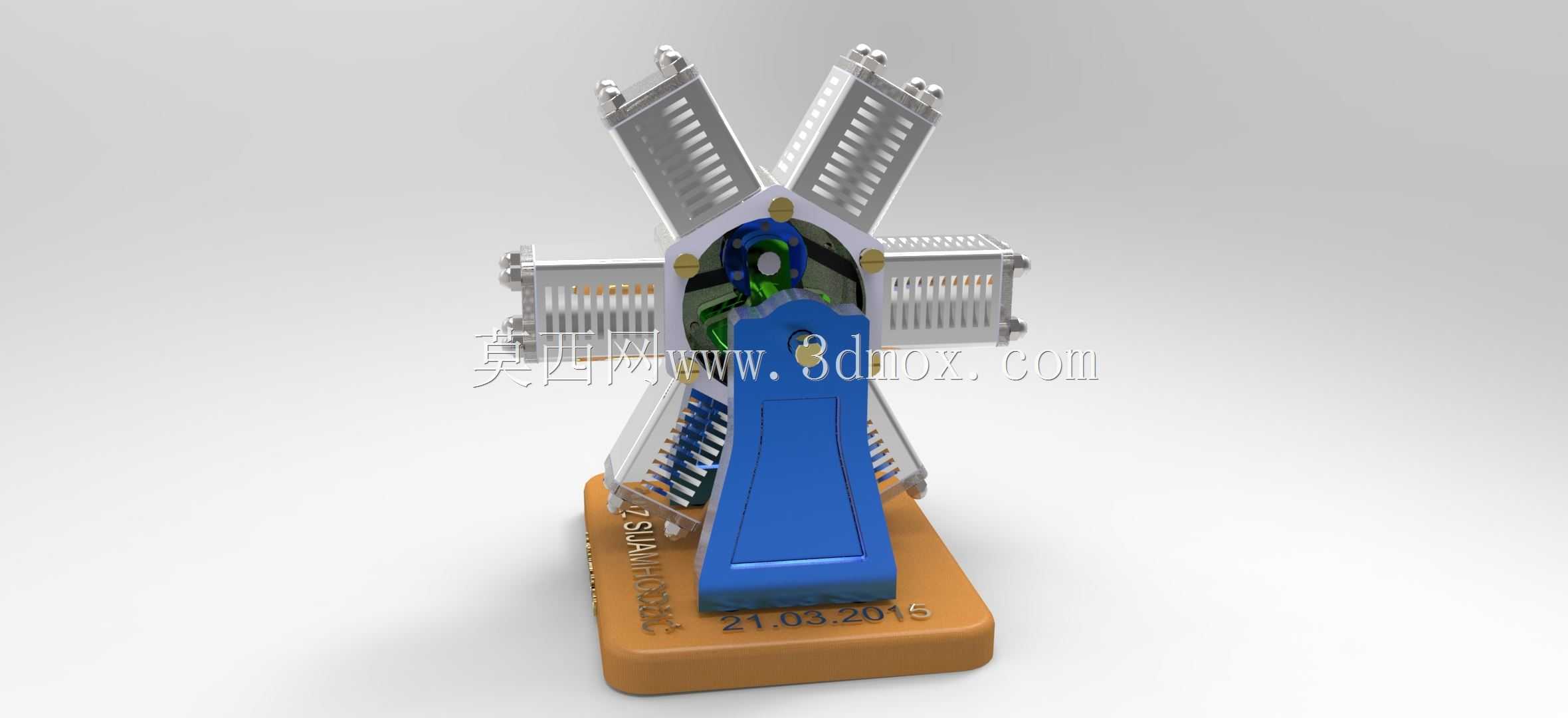

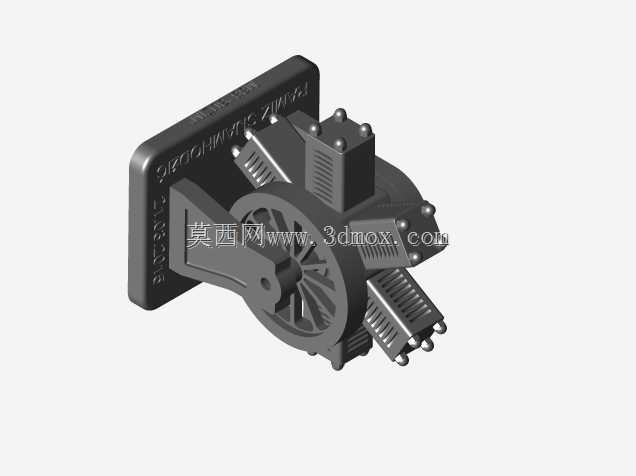

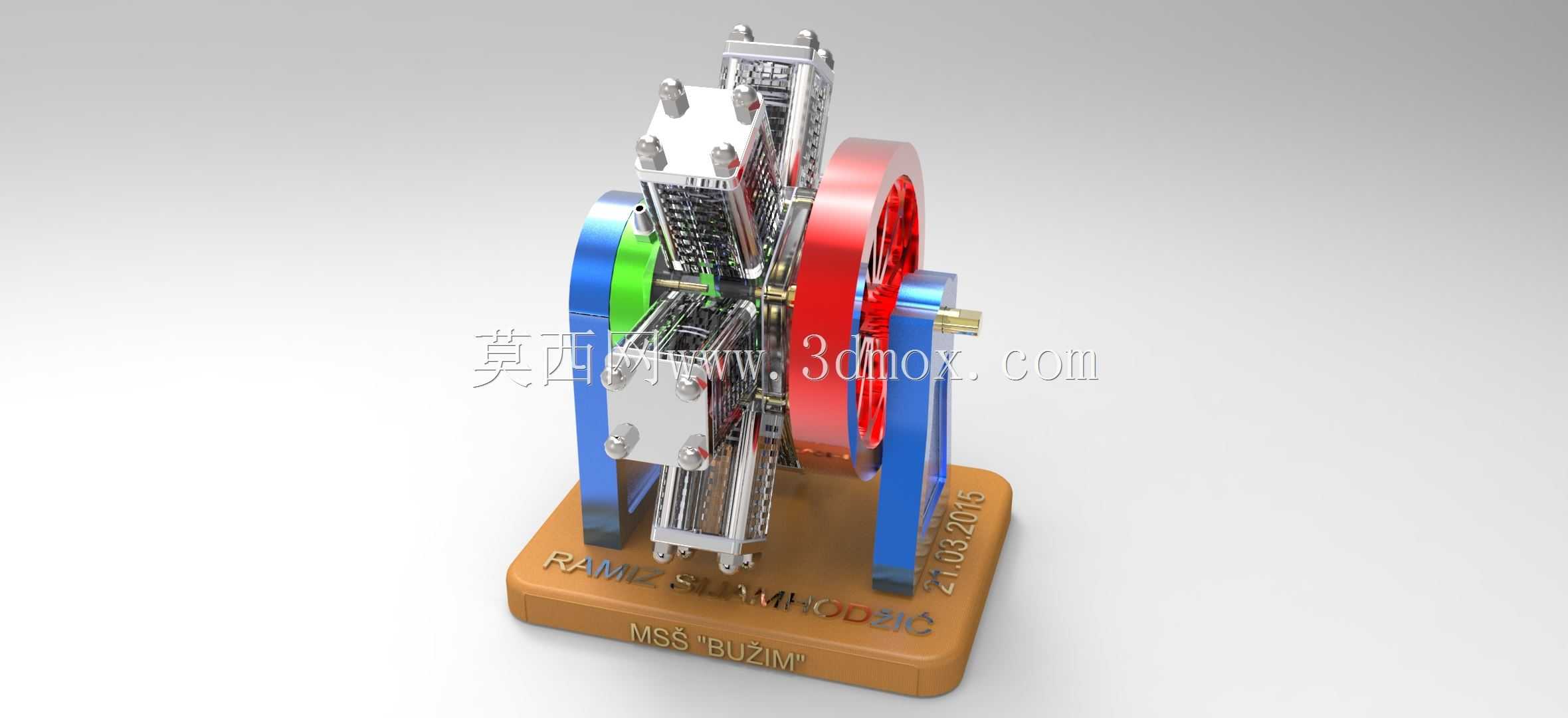

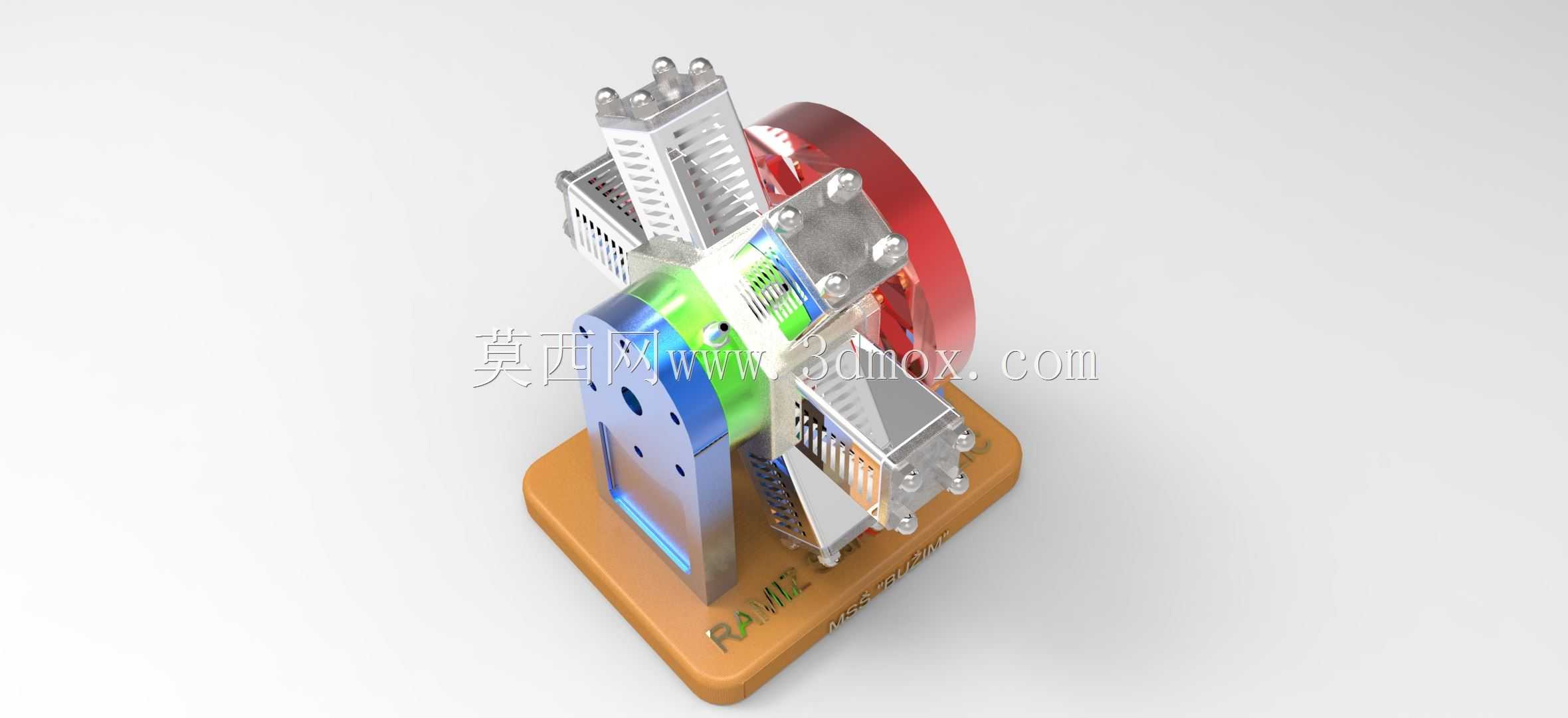

这类径向布局的气动动力装置，常应用在对动力输出平顺性有要求的小型气动设备、教学演示台架以及特殊工况的低压动力驱动场景中，依靠压缩空气作为动力源，规避了燃油动力单元的点火、供油系统复杂度，在有防爆要求的车间作业场景中也能适配使用。从结构设计逻辑来看，六个气缸沿曲轴中心呈放射状均匀排布，这种布局能让各缸的做功冲程沿圆周方向均匀错开，相比直列或V型布局，曲轴每旋转一周可获得更多次的动力叠加，输出扭矩的波动幅度更小，不需要额外加装大质量的飞轮就能获得相对平稳的动力输出，对于缩小整体动力单元的体积有明显优势。设计过程中需要重点考量各缸进气通路的同步性，六个缸的进气歧管沿中心配气环均匀布置，保证压缩空气进入各缸的压力差控制在合理区间，避免因各缸进气不均导致的曲轴径向受力失衡，长期运行出现偏磨问题。装置底部设置的一体式安装基座，预留了对应规格的安装孔位，安装边界需要匹配被驱动设备的输入轴中心高，基座的承力面做了加厚处理，能够抵消气缸做功时产生的径向反作用力，避免运行过程中出现整机共振。每个气缸的活塞连杆组件都采用等长设计，连杆大头统一铰接在曲轴的曲柄销上，这种结构相比多曲柄销的曲轴，加工难度更低，装配时的同轴度调整也更便捷，只需要保证曲柄销与曲轴主轴颈的平行度，就能让六个活塞的行程保持一致。缸体外侧的散热鳍片结构，能够在持续运行过程中带走压缩空气膨胀做功产生的温差凝露与少量热量，避免缸体内部出现锈蚀影响活塞环的密封性能。前端的带轮结构可以直接对接传动皮带，将动力输出给外接的负载设备，不需要额外加装联轴器转接，进一步压缩了整体传动链路的占用空间。在做三维结构校核时，需要重点验证曲轴旋转过程中各连杆之间的运动干涉问题，由于六个连杆共用一个曲柄销，连杆摆动时的侧向间隙需要控制在合理范围，既不能间隙过大导致运行异响，也不能间隙过小出现运动卡滞。同时还要核算压缩空气的工作压力区间，匹配对应缸径下的输出扭矩参数，保证在额定气压下能够带动目标负载稳定运行，避免出现动力不足或者过载损坏密封件的问题。
