可伸缩万向节传动轴结构设计

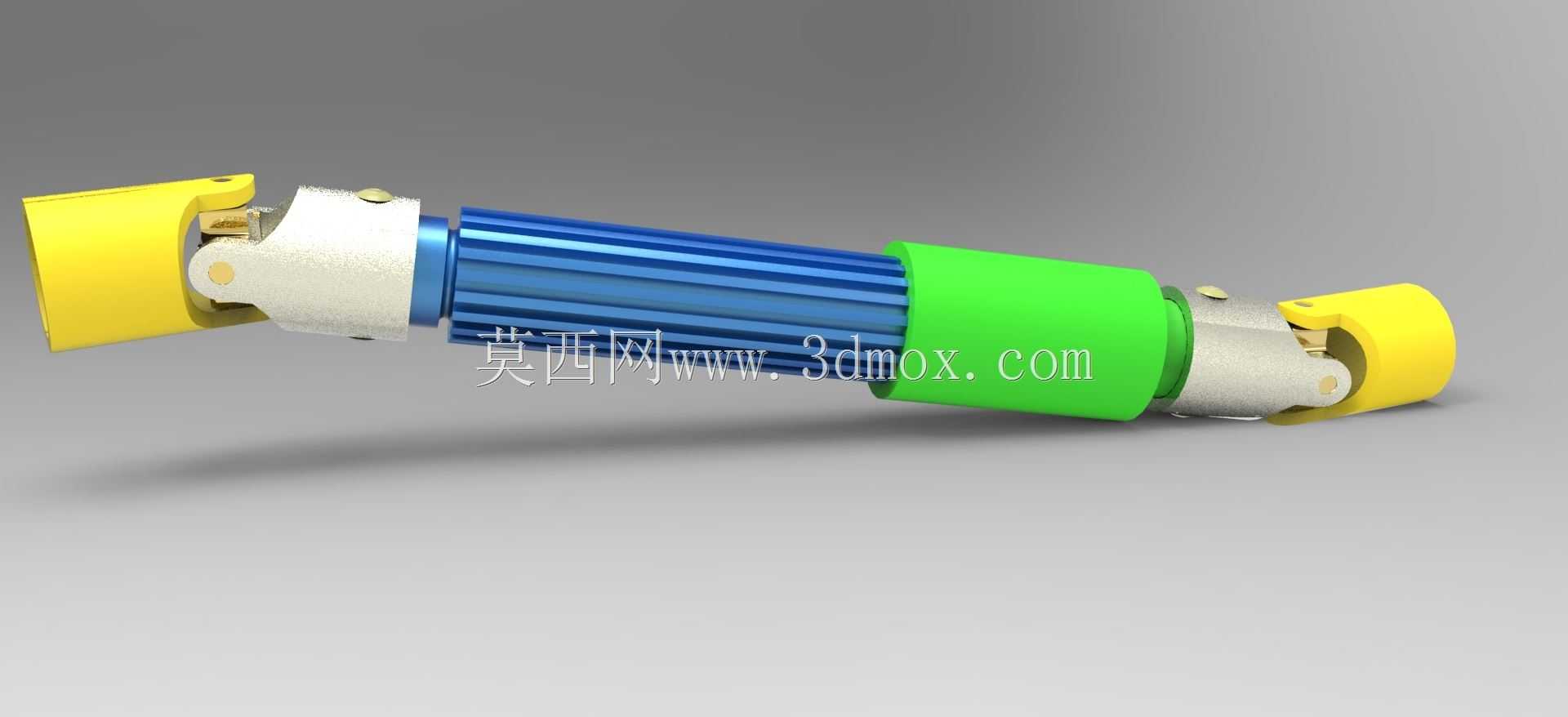

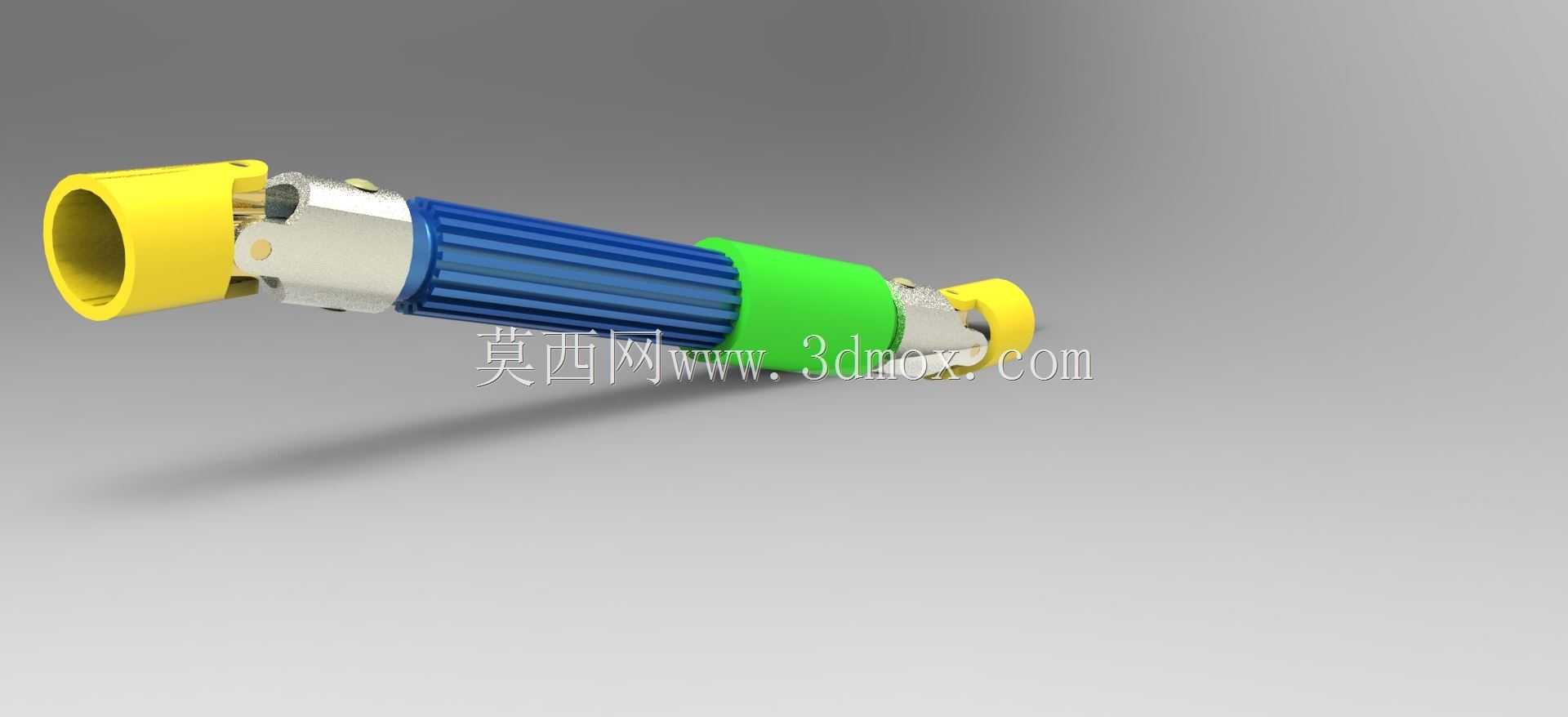

该传动构件核心用于存在轴线夹角偏差、同时需要轴向位移补偿的动力传递场景，常见于车辆转向传动系统、工业设备变角度动力输出单元、农机具传动连接端，能够在两轴轴线不共线、存在动态偏角变化的工况下稳定传递扭矩，避免刚性连接带来的附加载荷与部件卡滞问题。两端采用十字铰接式万向节接头结构，铰接副预留合理的转动间隙，可适配最大35度范围内的动态轴间夹角变化，接头端部的连接耳座采用对称式销孔设计，可通过销轴与外接部件实现铰接固定，销孔位置做了同轴度公差约束，保证转动过程中无偏磨卡滞。中间段采用矩形花键副配合结构，外花键轴与内花键套可沿轴向相对滑动，能够补偿传动系统工作过程中因振动、部件位移产生的轴向尺寸变化，花键齿侧采用间隙配合，既保证轴向滑动顺畅，又能均匀传递扭矩，避免单齿受力过载。花键套外侧设置有环形限位凸台，可配合防尘套实现花键副的密封防护，减少外界粉尘、水汽进入配合面造成的磨损。整体结构做了等强度设计，万向节叉部的截面厚度根据扭矩传递路径做了渐变处理，在铰接应力集中区域做了圆角过渡，降低应力集中系数；花键段的有效啮合长度覆盖常规工况下的最大伸缩量，避免伸缩过程中出现花键脱开风险。安装时需注意两端万向节的相位对齐，保证输入与输出端的转动角速度一致，减少传动过程中的转速波动；构件的径向最大尺寸需匹配安装空间的避让边界，两端铰接点的中心距可根据实际安装需求通过花键副调整，调整范围覆盖同类型传动场景的常规安装距需求。各转动配合面需预留润滑脂加注空间，长期运行时可定期补充润滑介质，降低铰接副与花键副的磨损速率，延长构件使用寿命。
