在工业传感检测的实际应用场景里,十字卡丹这类构件常作为角度、位移类传感器的核心连接配套部件,解决多轴偏转工况下的传动与信号采集衔接问题。不同于常规刚性连接结构,十字卡丹的核心作用是在两个存在相对角位移的转轴之间传递旋转运动,同时补偿安装过程中产生的同轴度误差,避免传感轴因强行对中承受额外径向载荷,进而影响检测精度甚至造成传感元件损坏。从实际工况适配来看,这类构件广泛应用在工业机器人关节角度反馈、自动化生产线转角位置检测、工程机械操作杆位姿传感、汽车底盘转向角度采集等场景,这些场景普遍存在转轴间的空间角度偏移,普通联轴器无法同时满足多自由度偏转与定比传动的需求,十字卡丹的十字轴铰接结构刚好能覆盖两个正交方向的偏转自由度,在允许的摆角范围内保持稳定的扭矩传递,不会出现传动间隙突变的问题。

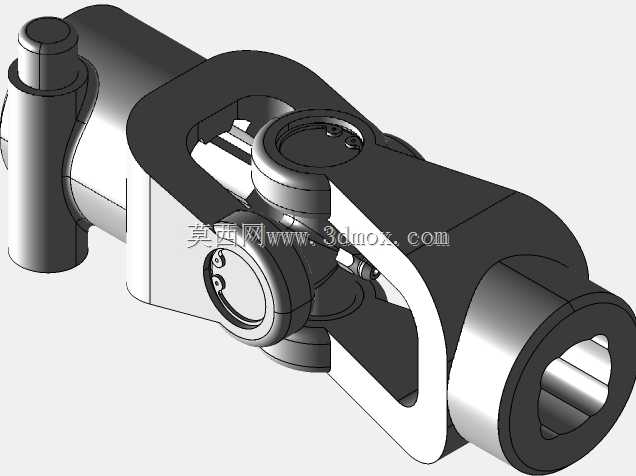

从结构设计思路来看,十字卡丹的建模首先要明确两端连接轴的安装边界,两端的轴孔分别对应传感端输入轴与被测端输出轴,轴孔的配合公差需要根据实际载荷情况选取,轻载高精度传感场景下多选用小间隙配合,保证传动无回程间隙,重载工况则会适当放大间隙补偿安装偏差,但会通过端面顶丝或者键槽结构实现周向固定,避免传动打滑。十字轴作为核心传力部件,四个轴颈的同轴度、垂直度公差需要严格控制,建模时要保证两对轴颈的轴线共面且正交,否则传动过程中会出现卡滞、转速波动的问题,直接影响传感器的信号输出稳定性。轴颈与两端叉形架的配合处,需要预留润滑结构的安装空间,部分免维护版本会直接在配合面镶嵌自润滑衬套,建模时要对应衬套的壁厚调整轴颈与叉架孔的尺寸,避免装配干涉。
外形尺寸与安装边界的把控上,十字卡丹的整体外径需要匹配安装空间的径向尺寸,尤其是在传感器安装腔空间紧凑的场景下,叉形架的外轮廓不能超出传感器本体的安装法兰范围,避免和周边的线束、防护结构产生干涉。轴向长度则要根据两端轴的伸出长度确定,既要保证轴孔有足够的配合长度传递扭矩,又不能让整体轴向尺寸过长导致传动链刚性下降。十字轴的轴颈直径需要根据传递的额定扭矩核算,过小的轴颈在频繁正反转的工况下容易出现疲劳断裂,过大则会增加整体转动惯量,对小量程扭矩传感器的检测精度造成干扰。叉形架的开口宽度要匹配十字轴的长度,同时预留足够的偏转间隙,保证在最大允许摆角下,叉形架不会和十字轴的端面发生碰撞,通常最大摆角会控制在15度到25度之间,具体数值根据配套传感器的检测量程调整。
从功能特性的角度看,这类十字卡丹结构在传动过程中,当主动轴以恒定转速旋转时,从动轴的转速会存在周期性的小幅波动,波动幅度随轴间夹角的增大而升高,因此在高精度传感场景下,建模时需要成对使用十字卡丹结构,通过中间轴的等速布置抵消转速波动,保证传感器采集到的转速、角度信号和被测端完全一致。建模过程中还要考虑构件的动平衡特性,尤其是在高转速传感检测场景下,十字轴和叉形架的质量分布要对称,避免高速旋转时产生离心振动,干扰传感器的测量信号。表面处理方面,和传感器配合的安装面需要保证足够的平面度与粗糙度,避免安装时出现倾斜,非配合面则可以根据使用环境做防锈、耐磨处理,部分腐蚀工况下会选用不锈钢材质建模,同时调整轴颈的尺寸补偿不锈钢材料强度略低的问题。
实际选型配套时,还要注意十字卡丹的转动惯量要和传感器的允许负载匹配,过大的转动惯量会导致传感器在动态检测时出现信号滞后,尤其是在高频往复摆动的检测场景下,会直接造成动态测量误差超差。铰接处的阻尼特性也需要纳入设计考量,阻尼过大会增加传动阻力,造成小扭矩传递时的信号失真,阻尼过小则容易在振动工况下出现传动间隙,导致信号出现杂波,因此建模时会在铰接处预留调整垫片的安装位置,方便实际装配时调整配合预紧力,适配不同工况的使用需求。
