舞台演出用方形金属桁架结构设计

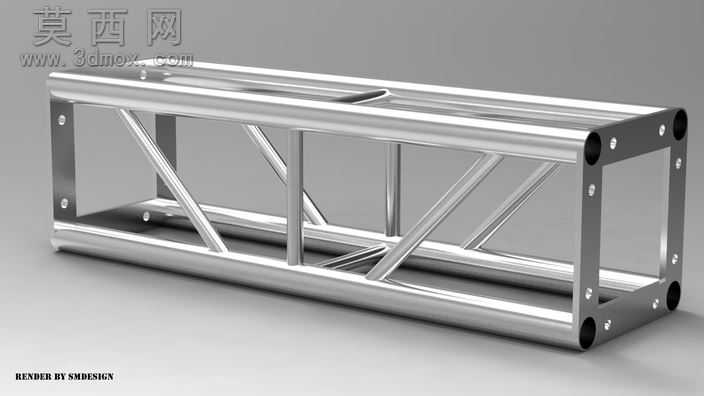

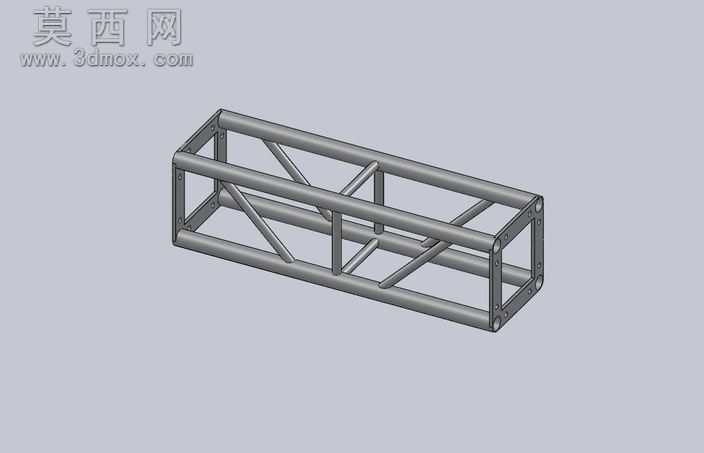

本作品为舞台演出场景专用的短段方形金属桁架模块，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循舞台桁架的行业载荷标准与装配规范，所有构件尺寸均按照实际演出工程的常用模数设定，可直接适配同规格桁架的拼接拓展需求。模型构建以金属方管作为主体承载构件，四根主弦管沿长方体轮廓平行排布，构成桁架的核心受力框架，主弦管之间设置多组斜向支撑腹杆，腹杆采用等径金属管材，通过交叉排布的方式与主弦管形成稳定的三角受力结构，可有效分散桁架承受的竖向载荷与横向扭力，避免结构出现形变失稳问题。建模过程中对管材的连接节点做了精细化处理，每一处管材衔接位置都还原了实际焊接或螺栓连接的结构特征，桁架两端设置带标准连接孔的端板，端板上的孔位按照行业通用的连接间距排布，可实现多段桁架的快速对接装配，无需额外调整孔位即可完成拼接。材质设定上整体采用哑光金属钢材质感，还原了舞台桁架常用的镀锌钢材表面特性，渲染过程中对金属表面的细微磨砂质感做了真实还原，既体现金属构件的刚性特质，也避免过度反光影响结构细节的展示。设计思路上以模块化快装为核心，单段桁架长度控制在便于人工搬运与安装的尺寸范围内，内部腹杆的排布经过受力优化，在保证整体结构强度满足舞台灯光、音响设备挂载需求的前提下，尽可能减少冗余构件，降低桁架自身重量，提升现场安装的便捷性。模型完整还原了桁架的所有结构细节，包括腹杆的排布角度、端板的连接孔位、管材的壁厚特征，可用于舞台搭建方案的效果展示、结构受力模拟参考，也可作为模块化舞台设计的基础构件，适配各类演出、展会、活动现场的临时支撑结构搭建需求。
