工业级DIN导轨式USB3.1四口集线装置

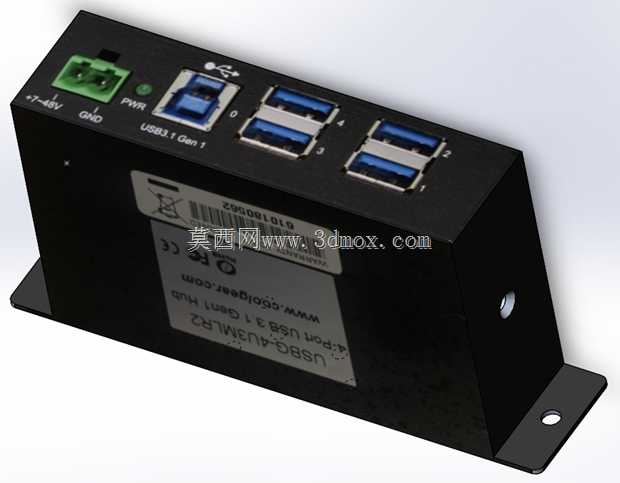

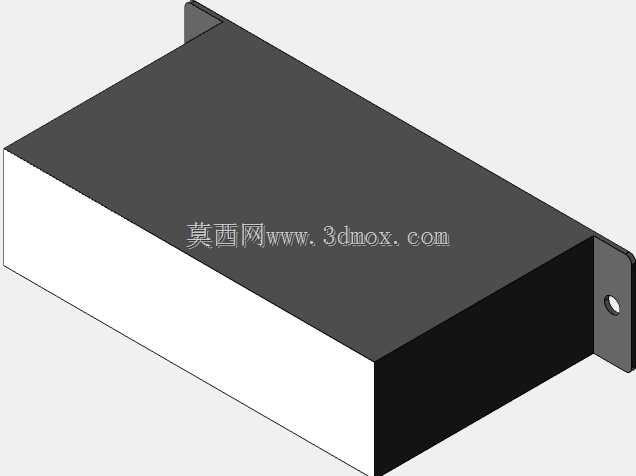

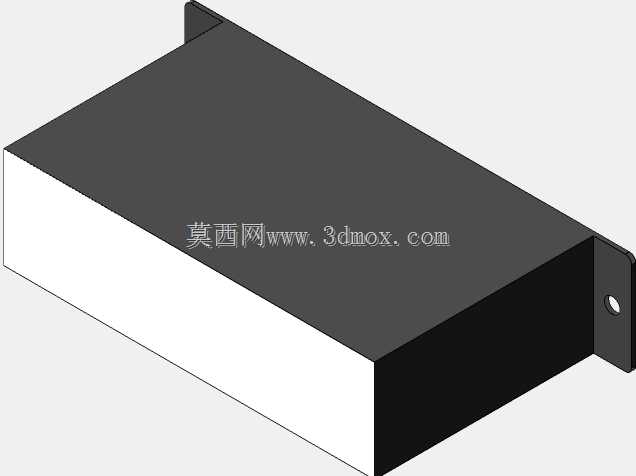

这款工业级USB集线装置的设计，完全围绕工业现场的实际使用痛点展开，区别于消费级塑料外壳的集线器，整体采用金属壳体做全包裹设计，首先解决的就是工业控制柜内的电磁干扰问题，避免周边变频器、伺服驱动器运行时的电磁串扰影响USB通讯稳定性。从安装适配性来看，设备自带的DIN导轨夹结构，能够直接卡装在控制柜内标准35mmDIN导轨上，不需要额外打孔制作安装支架，同时壳体两侧预留的带安装孔固定耳，也支持螺丝直接固定在设备面板或安装板上，两种安装方式覆盖了绝大多数工业现场的装配需求，安装边界可以适配厚度1-2mm的安装板材，导轨卡装后不会出现松脱晃动的情况。接口配置上，设备上行采用USB3.1Gen1标准接口，下行扩展四个同规格USB3.1接口，单口最大数据传输速率可达5Gbps，能够同时连接工业相机、USB数据采集卡、调试U盘、编程器等多种工业外设，不需要在调试设备时反复插拔更换接口。电路设计层面集成了ESD浪涌保护模块，每个下行端口都做了独立的过流保护，避免外接设备短路时烧坏主机USB端口或者集线装置本身，供电端采用宽压7-48V直流接线端子供电，能够直接适配工业现场常见的12V、24V、48V直流供电系统，不需要额外配置专用电源适配器，接线端子旁预留的接地引脚，能够直接接入柜内接地排，进一步提升抗干扰能力。从结构设计细节来看，壳体表面做了黑色氧化处理，耐磨防腐蚀，适合在多粉尘、有轻微油污的车间环境下长期使用，面板上预留的电源指示灯，能够直观反馈设备供电状态，每个下行端口旁的丝印编号，方便运维人员快速对应接口连接的外设，排查线路故障时不需要逐一拔线核对。在三维建模过程中，所有接口的插拔空间、导轨卡装的活动行程、固定耳的安装孔位都做了1:1还原，安装间隙预留了足够的装配公差，既不会出现结构干涉，也不会因为间隙过大导致装配后松动，不管是用来做控制柜的三维布局布线设计，还是做设备外设扩展的选型参考，都能直接匹配实际装配需求，不需要二次调整尺寸参数。
