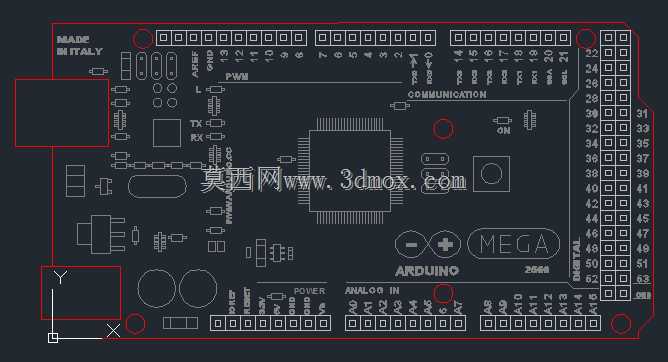

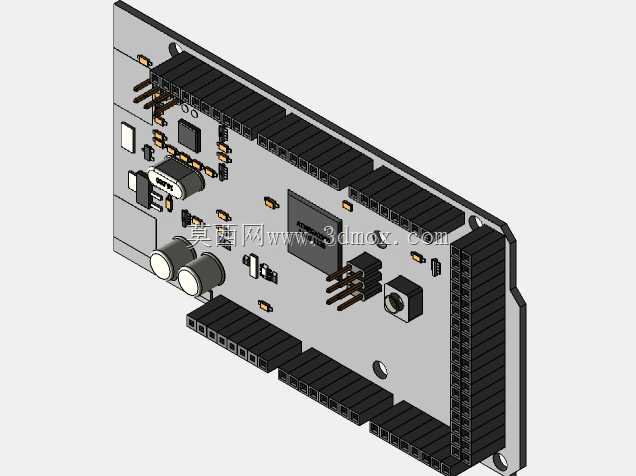

Arduino mega 2560 R3开发板三维结构

这款Arduino mega 2560 R3开发板的三维结构还原，首先围绕嵌入式开发场景的实际安装需求展开设计，在做结构建模时，优先考虑了开发板在各类创客项目、工业小设备控制场景中的装配适配性。日常应用里，这类开发板常被用作小型自动化装置的控制核心，比如教学实验台的信号采集终端、小型智能设备的主控单元、3D打印改装项目的控制载体，也会嵌入到各类原型验证设备中，承担IO信号收发、程序逻辑运算、外设驱动输出的核心功能。建模过程中，先对板载元件的布局做了精准还原，包括两侧排布的排针接口位置、板载电源接口的凸起尺寸、USB接口的安装槽位、电容晶振等分立元件的高度差，都按照实物的实际安装边界做了对齐，避免在装配干涉检查时出现误差。外形尺寸上严格匹配实物的长宽比例，板边的安装孔位坐标完全对应实物参数，方便使用者在做外壳设计、设备机架安装时直接调用模型做孔位匹配，不需要反复测量实物尺寸。设计思路上没有做多余的简化处理，板上的排针高度、芯片散热片的凸起、电源接口的卡扣结构都做了等比例还原，甚至连板上丝印的定位参考都做了对应，方便结构设计人员在做整机布局时，直观判断接插件的插拔空间是否足够，比如USB线插入后会不会和周边结构件碰撞，外接排线接插时有没有足够的操作空间。从工程应用角度来说，这个模型可以直接用于嵌入式设备的外壳结构设计、教学演示的三维可视化、自动化项目的布局干涉检查，使用者在做设备整体装配时，可以直接把该模型导入装配体，提前预留好开发板的安装空间，核算接线的弯折半径，避免后期打样出现结构干涉。板上的元件高度都做了分层处理，最高的排针部分和最矮的贴片元件之间的高度差清晰呈现，方便设计外壳时做内部筋位的避让，同时安装孔的沉台尺寸也做了还原，匹配常用的M3铜柱安装规格，不需要额外调整孔位参数就能直接生成安装位。在做外设扩展场景的适配时，模型上所有排针的引脚位置都和实物一一对应，方便设计扩展板时直接对齐引脚坐标，减少反复校对引脚位置的工作量，不管是做堆叠式扩展板设计，还是做外接端子板的引线设计，都能直接参考模型的接口位置做结构布局，大幅缩短原型验证阶段的结构调整周期。
