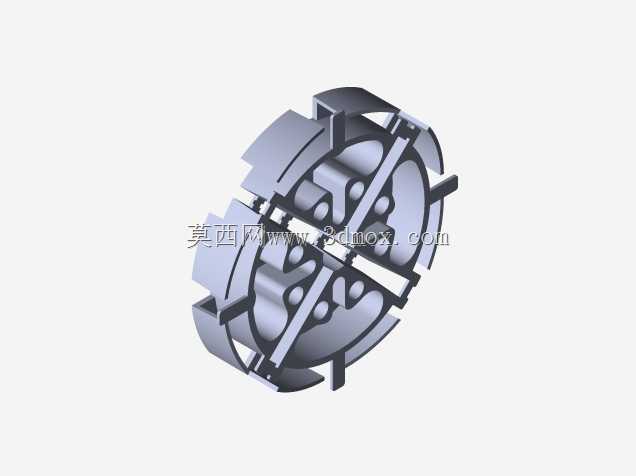

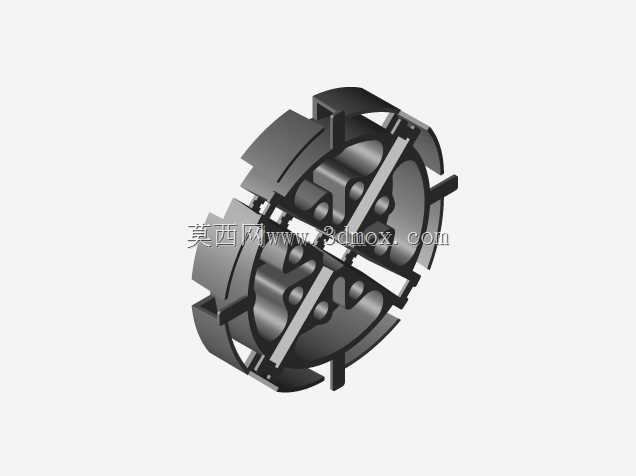

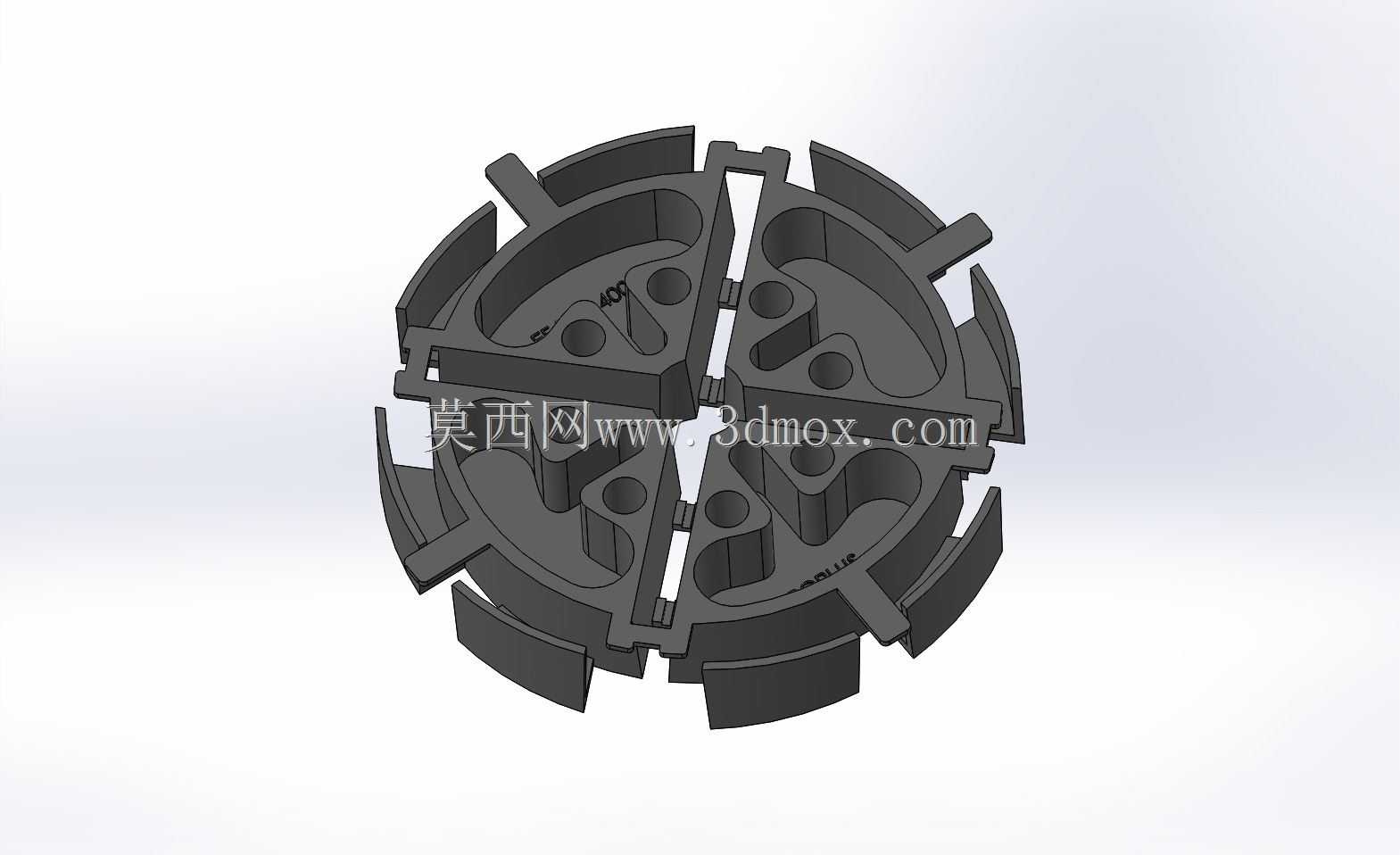

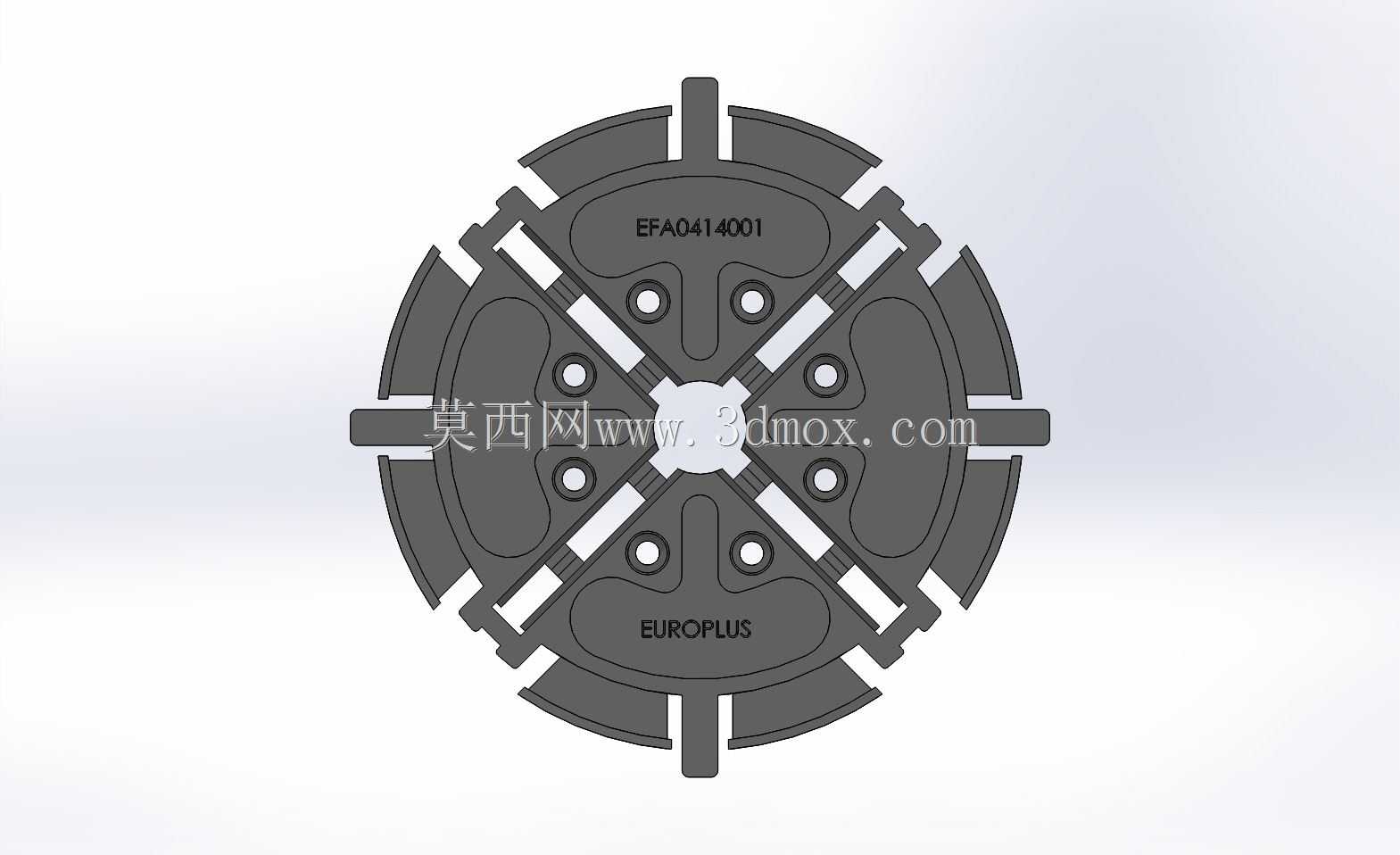

30mm半径光纤管理器卷盘结构设计

在光纤通信布线施工、机柜内部线缆整理、光传输设备配套安装场景中，光纤的弯曲半径管控是直接影响链路传输损耗、长期运行可靠性的核心要素，常规光纤布线若弯折半径小于规范阈值，会造成光信号衰耗超标、甚至光纤纤芯断裂的故障，这款30mm弯曲半径的光纤管理卷盘，正是为解决光纤布线过程中的余长收纳、弯曲半径管控问题设计的配套结构件。从结构设计逻辑来看，该卷盘采用对称式四向出线布局，整体为圆盘形主体结构，中心设置定位安装孔位，可直接通过卡扣或紧固件固定在光纤配线架、终端盒、机柜理线板的对应安装位上，安装边界适配常规通信配线设备的标准安装孔距，无需额外打孔改造即可完成装配。卷盘的周向设置多组限位卡爪与导向槽，光纤沿卷盘外缘盘绕时，卡爪可将线缆约束在30mm半径的盘绕路径上，完全避免光纤出现小于允许值的弯折，同时盘体上的分槽结构可将不同走向的光纤进行物理分隔，避免多根光纤堆叠缠绕造成的后期维护困难。盘体上的镂空结构一方面可以减轻零件自身重量，降低安装位的承重负载，另一方面可以减少注塑成型过程中的材料收缩变形，提升零件尺寸一致性，周向伸出的定位凸耳可与相邻安装的同规格卷盘或其他理线配件形成卡位配合，在多组卷盘并排安装时不会出现移位、转动的问题。在实际使用过程中，施工人员可将多余长度的光纤沿卷盘的导向槽平顺盘绕，每一圈光纤都被限位结构固定在预设路径上，盘绕完成后光纤从四个方向的出线口引出，可直接对接相邻的光模块、适配器或其他光路部件，不会出现线缆拉扯、松脱的情况。该卷盘的结构设计充分考虑了现场施工的操作便利性，盘绕光纤时无需额外的扎带固定，依靠自身的卡线结构即可完成线缆固定，可大幅提升布线施工的效率，同时规整的盘线布局也方便后期运维时对光纤链路进行排查、调整，不会因为线缆杂乱导致误碰其他运行中的链路。从结构强度设计来看，盘体的受力部位做了加厚处理，在盘绕多根光纤时不会出现结构变形，长期使用也不会因为塑料蠕变导致卡线结构失效，适配室内通信机房、户外光交箱、光纤终端盒等多种安装场景的使用需求。
