DVD设备内置异形印刷电路板结构

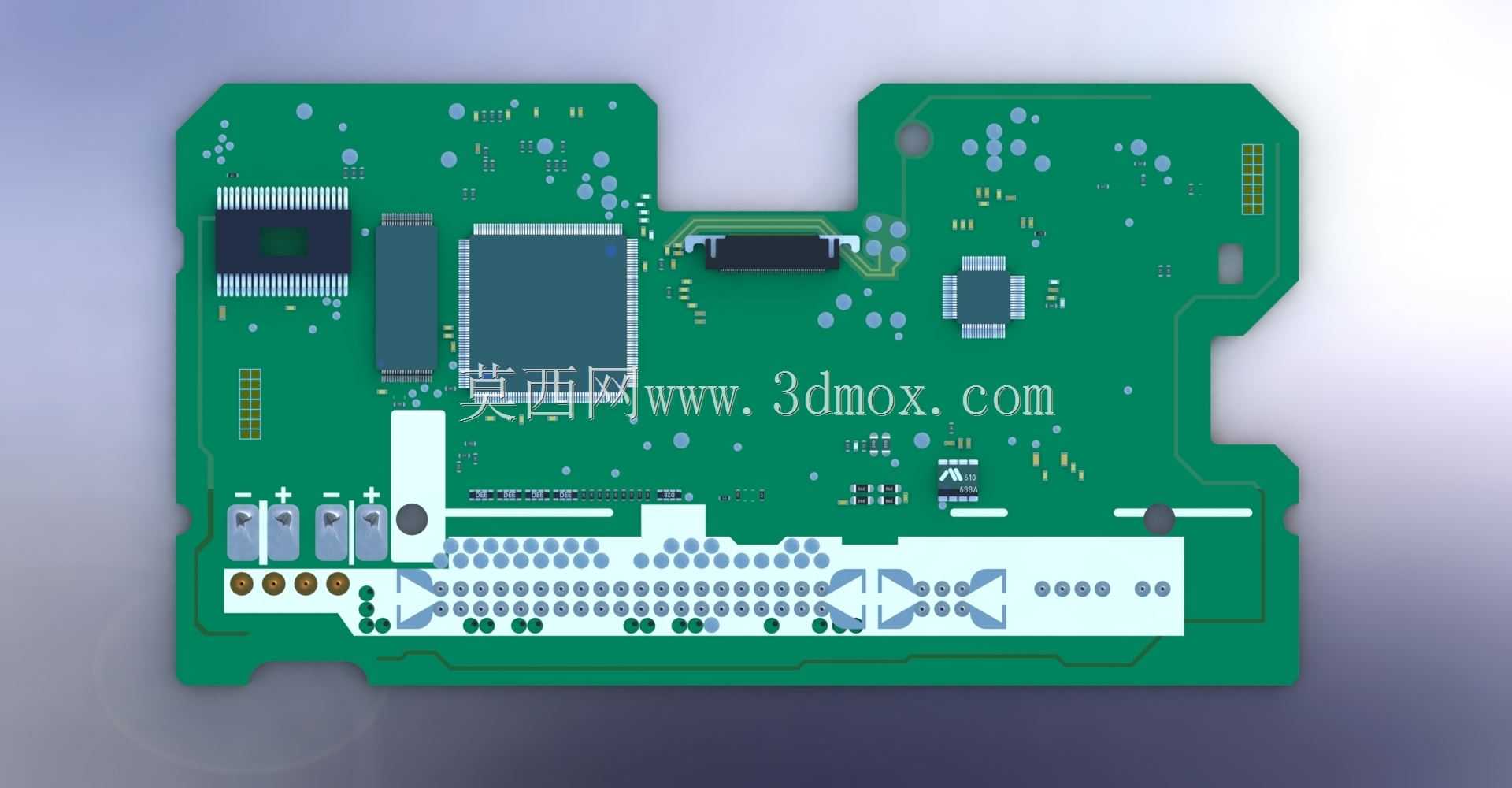

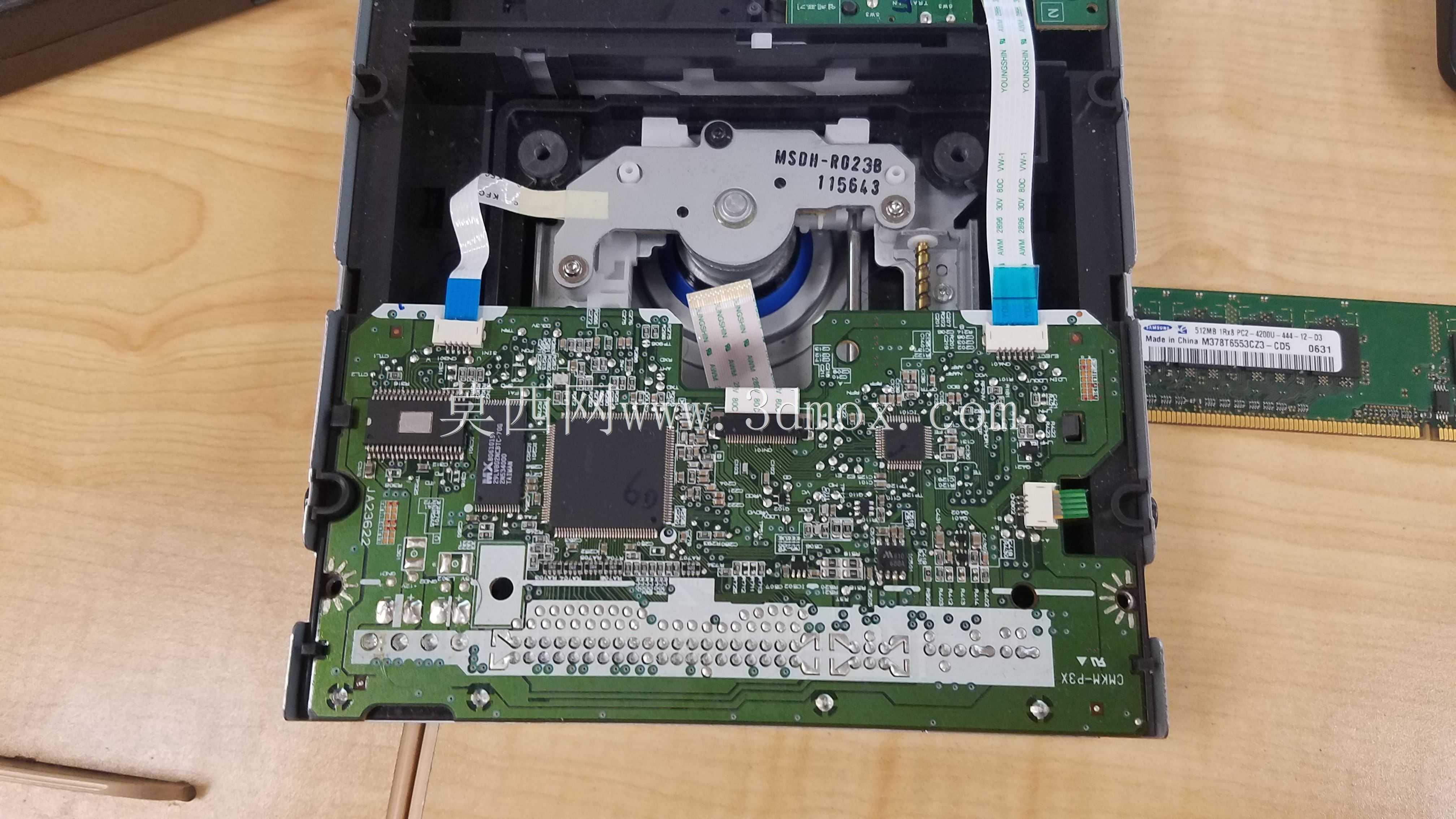

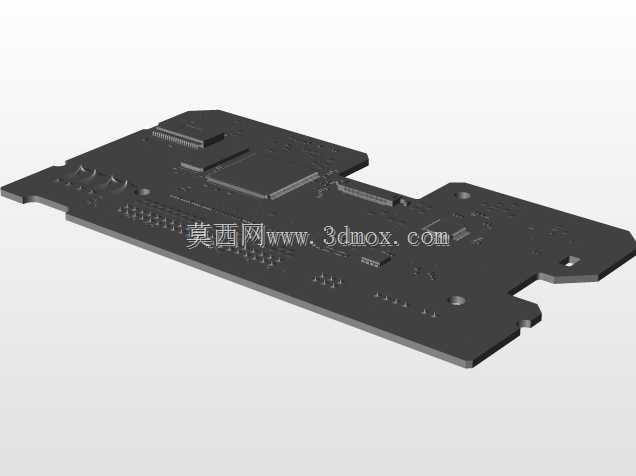

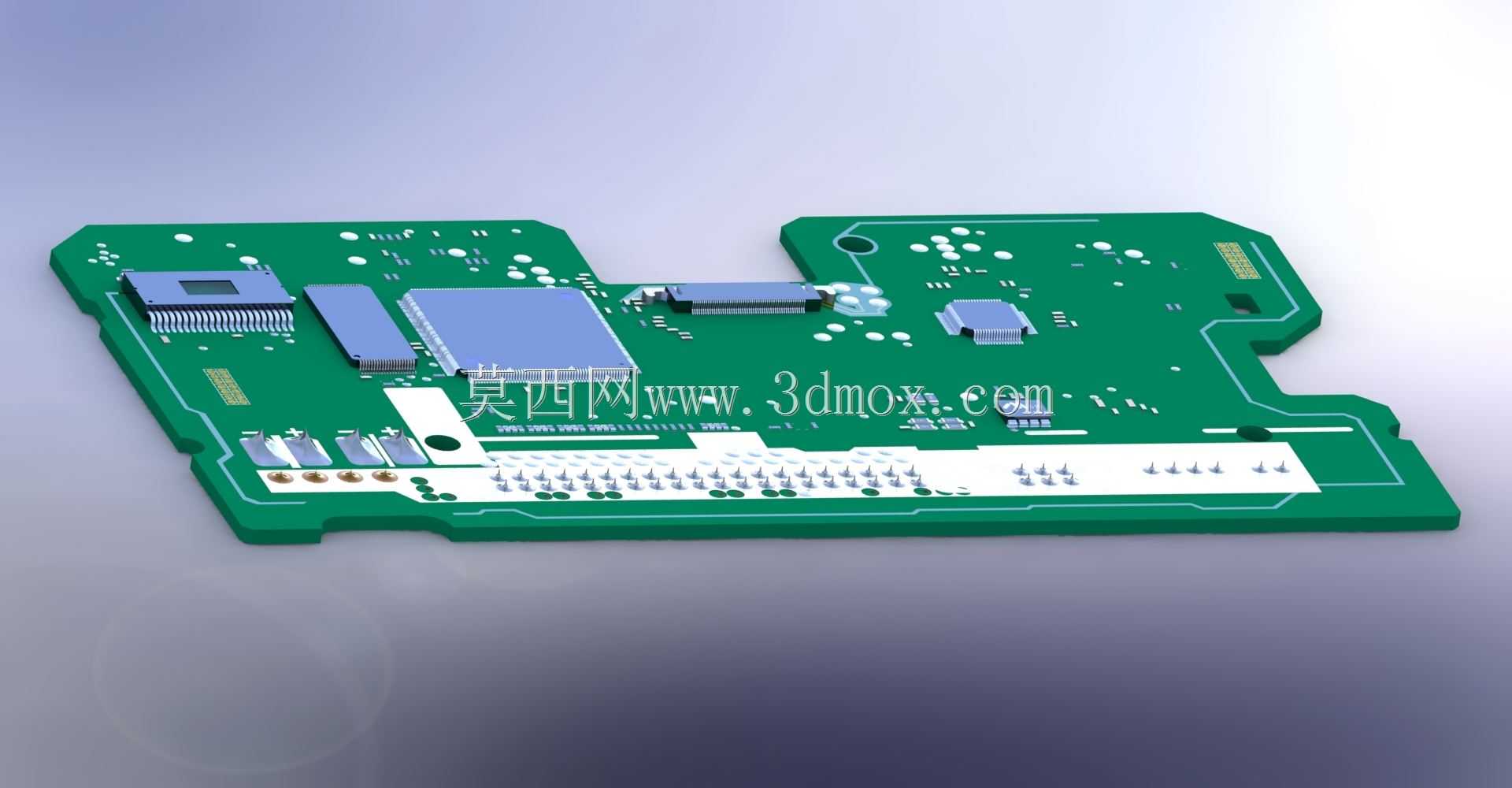

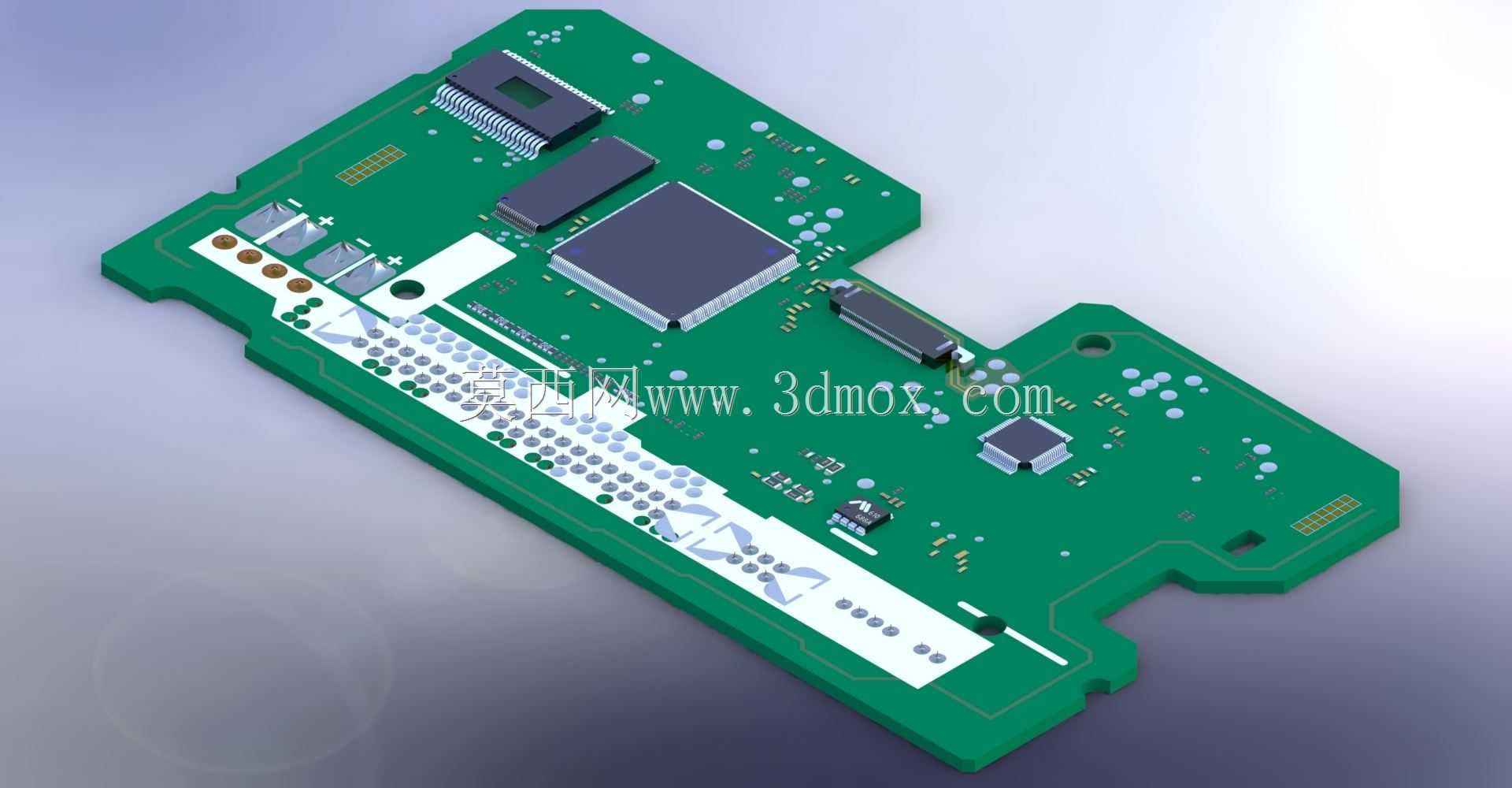

这款异形PCB结构主要面向消费类DVD播放设备的内置主控电路场景设计，在整机内部承担核心信号处理、驱动指令传输、外设接口转接的核心作用，是设备实现光盘读取、音视频解码、按键响应、外部输出功能的硬件载体。设计阶段优先匹配DVD整机内部的异形安装腔体，没有采用常规矩形板型，而是根据仓体侧边、光驱架旁的剩余空间做了轮廓裁切，板边预留的三个定位孔位置完全对应设备内部的塑料支撑柱，安装时无需额外增加转接固定件，直接通过铜柱锁附即可完成固定，板边到周边结构件的安全间隙控制在1.2mm以上，避免组装过程中出现板边磕碰、绝缘层磨损的问题。板上元件布局按照信号流向做了分区规划，大尺寸主控芯片布置在板身中部的开阔区域，下方预留了足够的铺铜散热面积，工作时产生的热量可以通过铺铜层快速分散到整个板身，无需额外加装散热片即可满足长时间读盘的散热需求；存储芯片、接口元件沿板边排布，对应设备外壳上的外接端口位置，排线插接后不会出现过度弯折的情况；板端预留的金手指接口直接对接光驱读取头的排线座，信号传输路径做了等长处理，避免光盘数据读取时出现信号延迟、丢帧的问题。板上的插针接口、贴片元件的高度都做了统一管控，最高元件的顶面到板身的垂直距离不超过8mm，适配设备内部上下壳之间的安装高度限制，不会出现合壳时元件顶到外壳的问题；板边的异形缺口位置专门避让了设备内部的加强筋、螺丝柱结构，组装时不需要对板身做二次裁切修改。这类异形电路板的设计思路核心是在有限的设备内部空间里最大化利用剩余容积，在保证电路功能完整的前提下压缩板件占用空间，同时兼顾组装效率与后期维护的便利性，所有接口位置都做了防呆设计，排线插反时无法接入，避免组装失误造成的元件烧毁问题。板身的覆铜层按照信号类型做了分区隔离，数字信号区与模拟信号区之间预留了隔离带，减少音视频输出时的信号干扰，保证输出的音视频信号稳定无杂音。
