迷你ITX机箱配套S4M规格散热器挡片结构

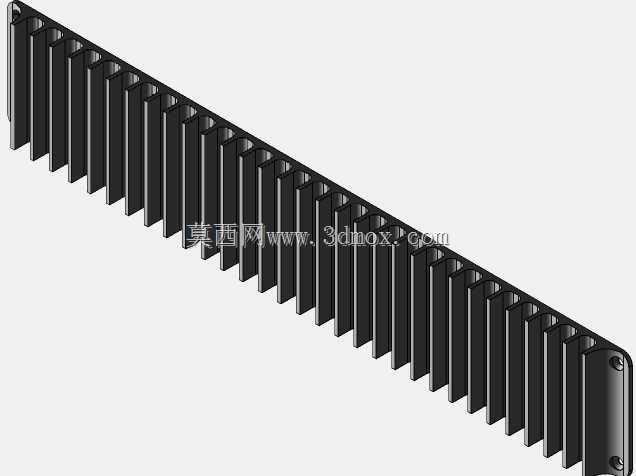

这款结构件是专为小尺寸迷你机箱设计的散热器配套挡板，主要应用于紧凑型桌面主机、ITX规格便携装机场景，用来填补散热器安装后机箱尾部的预留空隙，同时规整机箱内部风道走向，避免散热气流从缝隙无序散逸，提升整机散热效率。从结构设计来看，整体采用长条形等距鳍片排布形态，主体为一体化挤出成型的金属结构，鳍片之间的间距经过反复测算，既保证了足够的结构强度，不会在安装或日常使用中出现形变，也不会过度遮挡通风路径，配合机箱内置的散热风扇，能够引导气流顺着鳍片间隙定向流动，将散热器传导过来的热量快速带出机箱外部。设计过程中优先考虑了安装边界的适配性，整体长度完全匹配对应规格迷你机箱的尾部安装位宽度，厚度控制在不超出机箱侧板安装公差的范围内，两端预留的固定孔位与机箱原有安装螺柱位置完全对齐，不需要额外对机箱进行打孔或打磨改造，装机时可以直接对位固定，降低普通用户的装机操作门槛。鳍片的边缘做了小尺寸倒角处理，避免装机过程中锋利的金属边缘划伤线材或者操作人员的手部，每一片鳍片的厚度保持一致，相邻鳍片之间的连接根部做了圆弧过渡处理，减少应力集中的问题，即使长期处于机箱内部高低温交替的工作环境下，也不会出现鳍片断裂或者连接位开裂的情况。实际使用场景中，这款挡板除了风道规整的作用外，还能起到一定的电磁屏蔽效果，金属材质的本体可以阻隔机箱内部电子元件产生的电磁辐射向外泄漏，同时也能阻挡外部的灰尘、毛发等杂物从安装缝隙进入机箱内部，积存在散热器鳍片缝隙中影响散热效果。结构设计时没有多余的冗余造型，整体形态完全服务于功能需求，没有为了外观做额外的凸起或者装饰结构，保证安装后与机箱尾部平面齐平，不会突出机箱外壁影响摆放，也不会因为内凹过多导致积灰。针对迷你机箱内部空间紧凑、走线空间有限的特点，挡板靠近机箱内侧的一面做了平面化处理，没有突出的结构件占用内部走线空间，方便用户整理电源线、数据线等线材，避免线材与散热器转动部件产生干涉。
