适配公版3080显卡水冷的G1/8超薄端口模块

　　在ITX紧凑装机、工业嵌入式计算设备的狭小机箱内部，公版RTX3080FE、3090FE显卡的水冷改装一直受限于接口布局与安装空间，常规水冷端口模块的突出尺寸会挤占主板、内存、供电线材的排布空间，甚至出现侧板无法闭合、接头与周边硬件干涉的问题，这款超薄型端口模块正是针对这类空间受限场景开发的水冷转接部件。从实际装机的边界约束来看，该模块将整体外轮廓压缩到最小可行体积，所有接口的排布方向平行于显卡PCB平面，不会向显卡外侧、上下方向额外突出过多尺寸，能够适配厚度仅几十毫米的ITX机箱安装要求，避免水冷管路弯折半径不足导致的冷却液流量衰减问题。

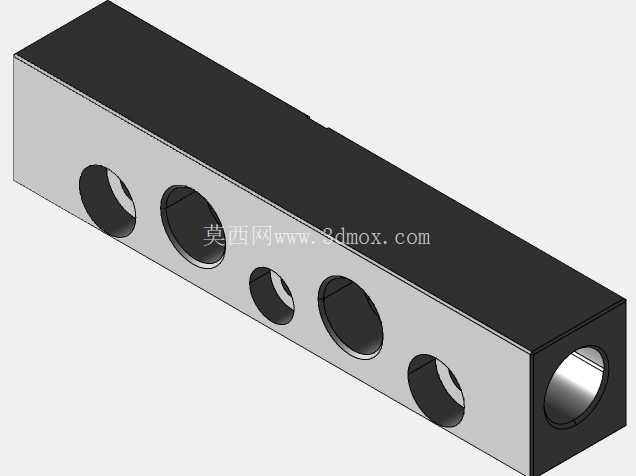

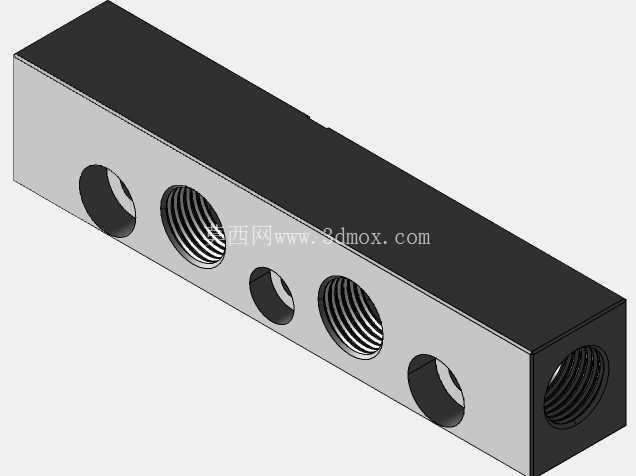

　　模块上集成的G1/8标准螺纹接口可直接匹配Festo系列气动快插接头，这类接头在工业水冷、小型液冷回路中应用广泛，密封可靠性经过长期工业场景验证，不需要额外加工转接螺纹就能完成管路连接，大幅降低现场改装的加工难度。设计阶段针对两种加工场景做了版本区分：带预埋埋头螺纹的版本可直接安装标准接头，适合没有二次加工能力的装机用户直接装配使用；不带预埋螺纹的版本则预留了足够的螺纹加工余量，用户可根据自身选用的接头规格、安装公差要求，在CNC后处理阶段自行切削匹配的螺纹，适配更多非标准接头的安装需求。

　　模块的安装基准面完全贴合Hydro XG7冷头的对应安装位，孔位公差控制在IT7级精度范围内，安装后不会出现错位、密封面压合不均导致的漏液问题，模块本体的流道做了等径圆滑过渡处理，没有直角突变结构，能最大程度降低冷却液在模块内部的流阻，保证水冷回路的流量满足显卡满负载运行时的散热需求。从结构强度来看，模块采用长方体一体化结构设计，没有薄壁悬空、应力集中的薄弱部位，即使在接头反复插拔、管路存在拉扯应力的情况下，也不会出现本体变形、螺纹滑牙的问题，表面做了平整化处理，安装时可根据需求搭配不同厚度的密封垫片，适配不同公差的冷头安装面。

　　在多显卡并排安装的工业计算场景中，该模块的超薄特性可以让相邻显卡之间的间距压缩到最小，不需要为了避让水冷接头额外增加显卡间隔，能够提升机柜内部的空间利用率，同时平行于PCB的接口方向让管路可以顺着机箱风道方向排布，不会遮挡显卡散热风道、也不会干扰周边供电线材的走线。设计过程中还考虑了不同装机场景的兼容性，模块的边角做了小尺寸倒角处理，安装时不会刮伤PCB表面的阻焊层、也不会割伤水冷管路的外层防护套，所有螺纹孔的入口都做了导向倒角，接头拧入时不会出现螺纹错牙、密封垫被切损的问题。针对长期使用的可靠性，模块的壁厚设计满足1.5MPa的静压测试要求，远高于常规民用水冷回路的工作压力，即使在冷却液温度波动、回路压力短时升高的情况下，也不会出现本体开裂、渗漏的问题，流道内部没有残留的加工死角，不会因为冷却液长期滞留产生杂质沉积堵塞回路的问题。
