EK低姿态服务器水冷散热分水结构

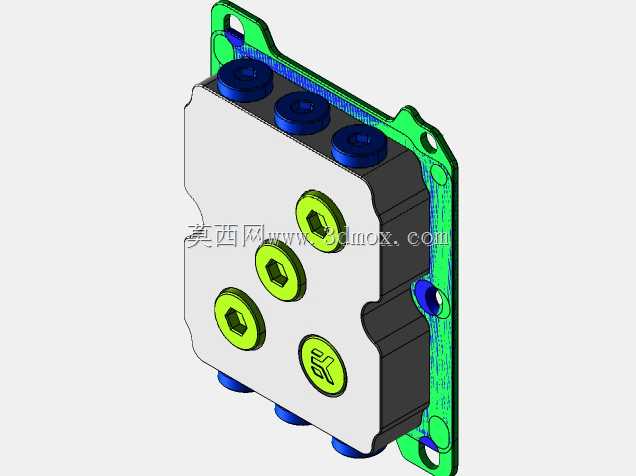

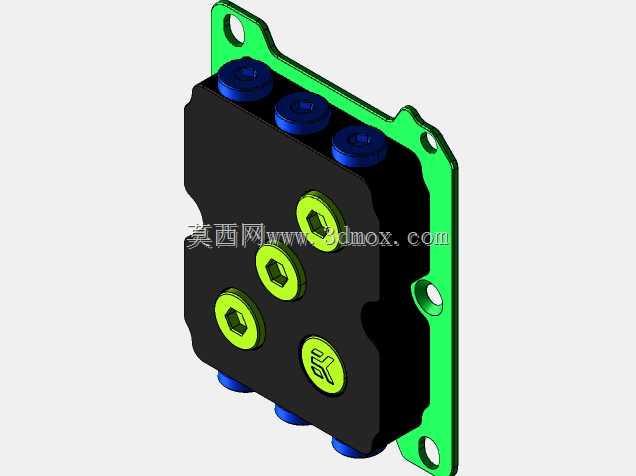

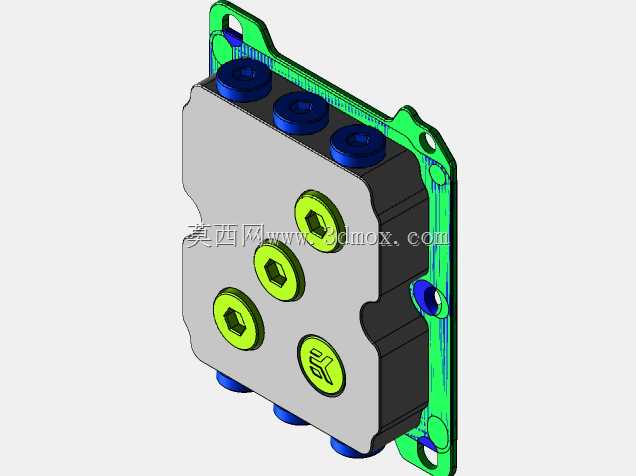

该结构为服务器液冷系统中的核心分水组件，主要面向1U/2U低机架空间的高密度计算服务器场景，在刀片式服务器、存储计算节点这类内部空间极度紧凑的设备中，承担冷却液分流、汇流的核心作用，解决高功耗CPU、GPU阵列的散热通路排布问题。不同于常规塔式水冷的分水结构，这款组件采用低姿态扁平化设计，整体厚度控制在极小范围内，可直接贴附在机箱侧壁或主板预留安装位，不会干涉内存、硬盘托架的插拔操作，安装耳上预留的通孔适配服务器标准M3固定螺丝，安装孔位间距符合通用机箱侧壁安装孔距规范，无需额外改造机箱结构即可完成固定。从功能设计上看，组件上侧的三个快插接口为冷却液进水端，下侧对应三个接口为出水端，可同时为三路发热元件供给冷却液，正面的四个内六角堵头为流道加工工艺孔，同时预留了扩展接口的改造空间，堵头内置密封胶圈，可承受常规服务器液冷系统的工作压力，不会出现渗漏问题。正面带有品牌标识的区域为流道缓冲腔，可平衡各支路的冷却液流量，避免单路流量不足导致的散热不均问题，外侧的绿色安装支架采用绝缘材质，可隔绝组件与机箱金属壁的导电通路，避免液冷系统带电带来的硬件损坏风险。设计过程中优先考虑了服务器内部的走线避让，组件边角做了圆弧过渡处理，不会割伤周边的线材，进出水接口的朝向统一沿组件厚度方向排布，管路弯折半径符合服务器内部软管的最小弯折要求，不会出现管路折死导致的冷却液断流问题。流道内部采用等径设计，各支路流道长度差控制在极小范围内，保证各支路冷却液的流阻基本一致，配合缓冲腔的均流设计，可让三个出水端的流量差控制在5%以内，满足多颗同规格发热元件的同步散热需求。组件整体外形为切角矩形，切角位置对应机箱内部的凸台结构，可最大化利用机箱内的闲置空间，不会占用核心硬件的安装区域，整体重量控制在较低水平，长期安装不会出现支架变形导致的接口错位问题。
