明纬UHP-200开关电源三维结构

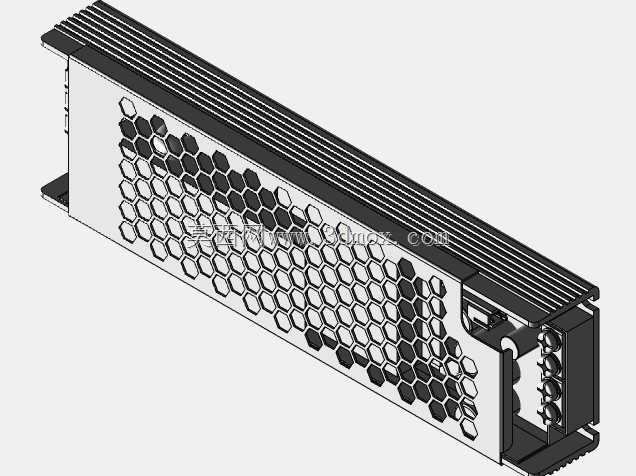

这款开关电源的三维结构还原，完全贴合工业现场的实际选型与安装需求，在自动化产线、LED照明驱动、工业控制机柜、通讯基站供电等场景中，这类超薄型直流供电单元的应用占比逐年提升，尤其是对安装空间有严格限制的场景，长条型的窄体结构能够适配机柜侧边、设备夹层、灯箱内部等常规电源无法安装的狭小区域。从结构设计来看，外壳采用一体化拉伸铝型材作为主体散热结构，表面的蜂窝状通风孔并非装饰性设计，而是经过热流仿真优化的进风通道，配合侧面的鳍片式散热筋，能够在无额外风扇的自然对流条件下，将内部功率器件的工作温度控制在元器件额定耐受范围内，避免长期高温运行导致的电容鼓包、功率管击穿等常见故障。安装边界上，这款电源采用侧边带安装耳的固定方式，安装孔位的间距、孔径都符合工业电源的通用安装规范，既可以通过螺丝直接固定在设备的金属安装板上，也能搭配标准DIN导轨卡扣实现导轨式安装，适配不同机柜的安装习惯。接线端的结构设计充分考虑了现场接线的操作空间，输出端的接线端子采用栅栏式结构，能够容纳大线径的动力线缆，输入端的接线区域预留了足够的压线空间，同时端子旁的标识区域做了凹凸结构，即使长期使用后丝印磨损，也能通过结构特征快速区分火线、零线与接地端。从功能实现的结构支撑来看，内部的PCB板布局采用分层排布，功率器件与散热铝壳之间通过导热硅胶垫直接贴合，将热阻降到最低，输入端的EMI滤波区域做了独立的隔离结构，避免功率开关工作时的电磁干扰串入前端供电网络，输出端的滤波电容排布靠近输出端子，减少线路压降带来的负载调整率偏差。在做设备结构设计时，这类电源的三维模型能够直接导入装配体，提前核对安装空间、接线操作空间、散热预留空间，避免实际加工组装时出现干涉问题，尤其是在多电源并排安装的场景下，模型能够准确还原相邻电源之间需要预留的通风间隙，保证每台电源的散热条件都满足设计要求，不会因为排布过密导致热量堆积，影响整套设备的供电稳定性。
