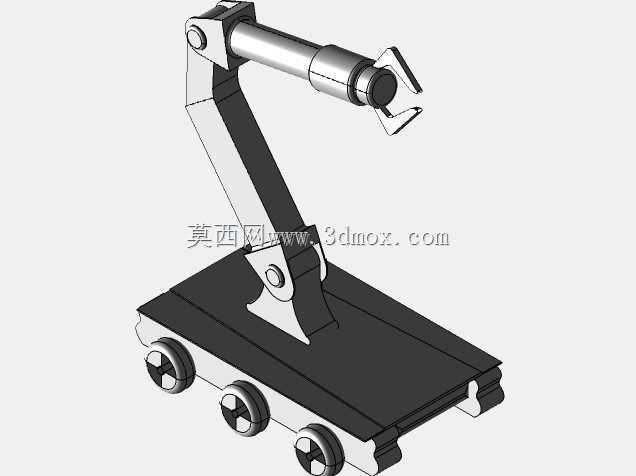

该轮式移动机械臂平台面向低重力月面巡视、样本采集、设备布设以及高危区域侦察等任务进行结构构思,也可在地面军事排爆、危险物资转运、狭小场地巡检中作为通用作业载体参考。整机由轮式行走底盘、折臂式举升机构、末端夹持器三部分构成,底盘承担承载、移动与姿态稳定,机械臂完成空间定位,夹爪负责目标抓取与操作,三者在同一刚性平台上集成,形成“移动—举升—操作”闭环。
行走部分采用四轮布置,车轮安装在底盘四角附近,轮距与轴距围绕整车倾覆边界展开。底盘主体为近似矩形承载板,板面预留机械臂基座安装区,四周轮廓在轮轴位置做局部退让,避免转向或悬架摆动时发生干涉。轮体采用带轮毂造型的实心轮结构,适合在三维方案阶段表达接地位置与包络;若面向真实月面工况,可进一步替换为低胎压弹性轮、金属筛网轮或带齿形抓地结构,并补充差速、转向或摇臂悬架。对于军事侦察场景,则可根据路面冲击条件增加减振、密封和防护外罩。
机械臂采用多关节串联形式,根部通过回转或铰接支座固定在底盘上。大臂与小臂形成折臂构型,关节轴线优先布置在同一平面内,便于分析举升高度、水平伸距与底盘抗倾覆能力。臂杆截面以箱形或圆筒形为主,在模型中表现为连续的刚性杆段;工程细化时,可在杆体内置伺服驱动、谐波减速器、走线槽和限位结构。根部关节需要承受最大弯矩,因此支座与底盘连接区应设置加强筋或加厚安装板,把臂部载荷扩散到底盘主梁,而不是集中在单点螺栓上。
末端执行器为两指夹爪,夹指呈张开姿态,腕部设置回转段,可在臂体定位后调整抓取方向。夹爪与小臂之间保留法兰连接边界,便于更换采样铲、摄像云台、工具快换装置或传感器探头。夹指内侧在实际设计中应增加贴合面、防滑齿或柔性垫,以适应岩石、工具手柄、箱体拉手等不同目标;当前模型重点表达开合方向、腕部轴线和臂端负载位置,可作为后续机构选型与运动校核的基础。
从尺寸边界看,底盘长度决定整车纵向稳定性,宽度决定横向防倾覆能力,机械臂完全展开后的水平伸距应与底盘配重共同校核。臂部高位前伸时,轮式底盘的前轮或对角轮会出现支反力下降,因此设计中需把电池、控制箱、配重块等较重部件尽量布置在底盘中部或与伸臂方向相反的位置。若要求爬坡或机械臂带载作业,可降低底盘高度、加宽轮距,并在控制策略中限制臂部在车辆行进时的高举伸动作。
建模过程中,可先建立底盘中心线、轮轴中心线和臂根关节轴线,再按运动关系搭建大臂、小臂、腕部和夹爪的骨架。轮体与底盘之间保留装配间隙,臂杆各关节处采用同轴铰接约束,夹爪指段围绕腕端销轴建立开合自由度。外形上不需要复杂曲面,重点在于关节轴线清晰、连接支座可信、运动包络连续。结构深化时,还应补充电缆拖链、关节限位块、电机安装座、底盘维护口和吊装点,使方案从外观模型进一步转化为可评审的工程数字样机。
