电脑CPU散热风扇方形固定外壳结构

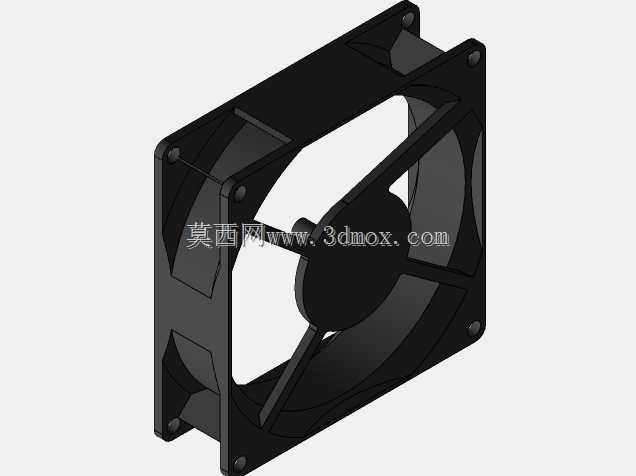

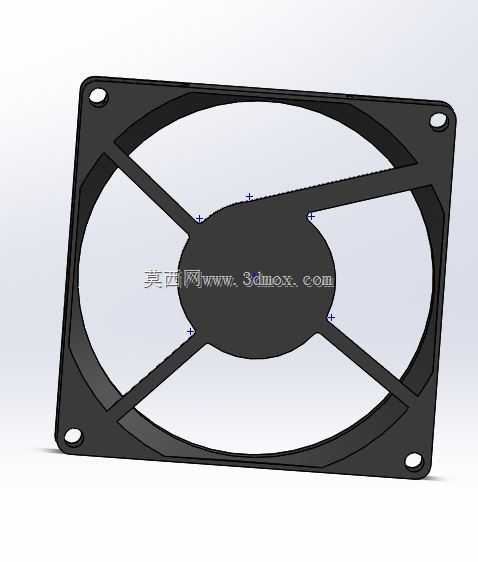

在台式电脑主机、工业控制计算机、小型服务器的散热系统搭建中，风扇外壳是连接散热风扇与安装位、承托内部扇叶结构的核心承载部件，其结构合理性直接影响散热系统的安装稳定性与长期运行可靠性。这款方形风扇外壳采用标准轴流风扇的外框构型，四个角位预留对应规格的沉头安装孔，可匹配常规机箱、散热鳍片组的安装孔位，安装时无需额外打孔适配，能直接通过螺丝完成固定，安装边界完全符合行业通用的120mm规格风扇安装标准，可兼容绝大多数桌面级CPU风冷散热器、机箱排风位的安装需求。外壳中部为圆形镂空区域，为扇叶旋转预留足够的安全间隙，避免扇叶转动过程中与外框产生剐蹭异响，同时四条径向分布的支撑筋从中心电机安装位延伸至外框内壁，既为中心的电机固定座提供足够的结构支撑，又尽可能减少对气流的阻挡，降低风阻带来的风量损耗。设计过程中优先考量了注塑成型的工艺可行性，外框与支撑筋的壁厚保持均匀过渡，避免壁厚差异过大导致注塑冷却过程中出现缩痕、翘曲等成型缺陷，四个角位做了圆弧过渡处理，既减少安装时的锐角磕碰风险，也能缓解安装螺丝锁紧时的应力集中问题，避免长期使用后角位出现开裂。中心的电机安装位预留了对应电机的固定点位，可直接卡装或通过螺丝固定标准尺寸的风扇电机，支撑筋的排布角度经过气流导向优化，能够引导扇叶吹出的气流更集中地朝向散热鳍片方向，减少气流的侧向扩散，提升散热效率。外壳的整体平面度控制在合理公差范围内，安装后可与安装面紧密贴合，避免出现缝隙导致的气流泄漏，保证散热气流能够全部通过需要散热的区域。在实际应用场景中，这类外壳不仅可用于常规台式电脑的CPU散热，也可适配机箱散热位、电源散热模块、小型工控设备的通风散热位，甚至部分桌面小型通风设备、3D打印机散热模块也可采用同结构的外壳作为承载部件，其结构通用性强，安装适配性广，能够满足多数小尺寸轴流风扇的固定承载需求。
