SLA打印定制L型电路板压装支架

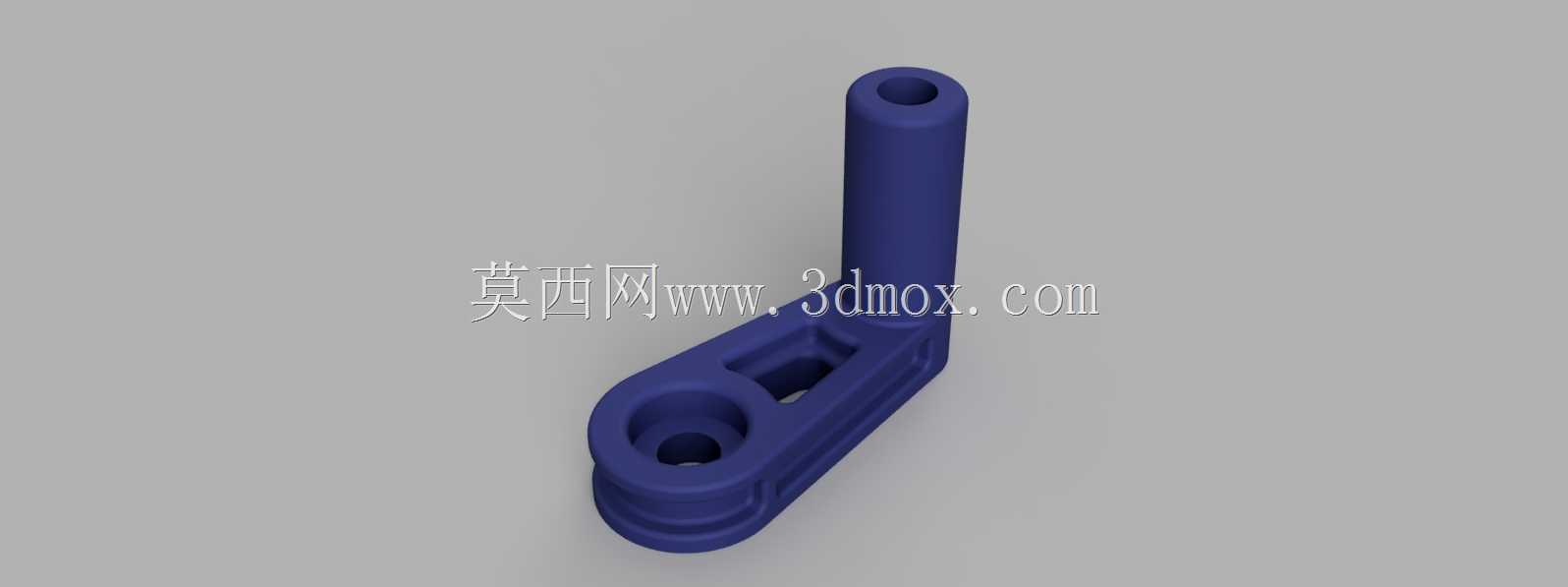

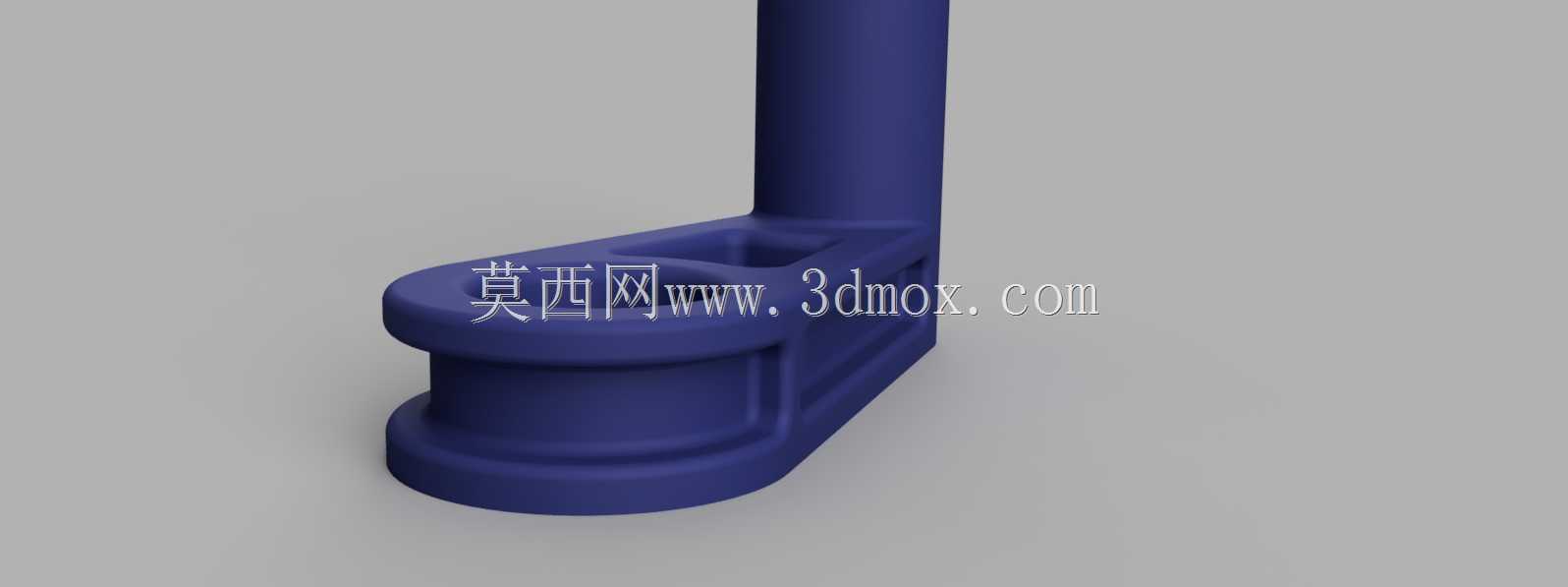

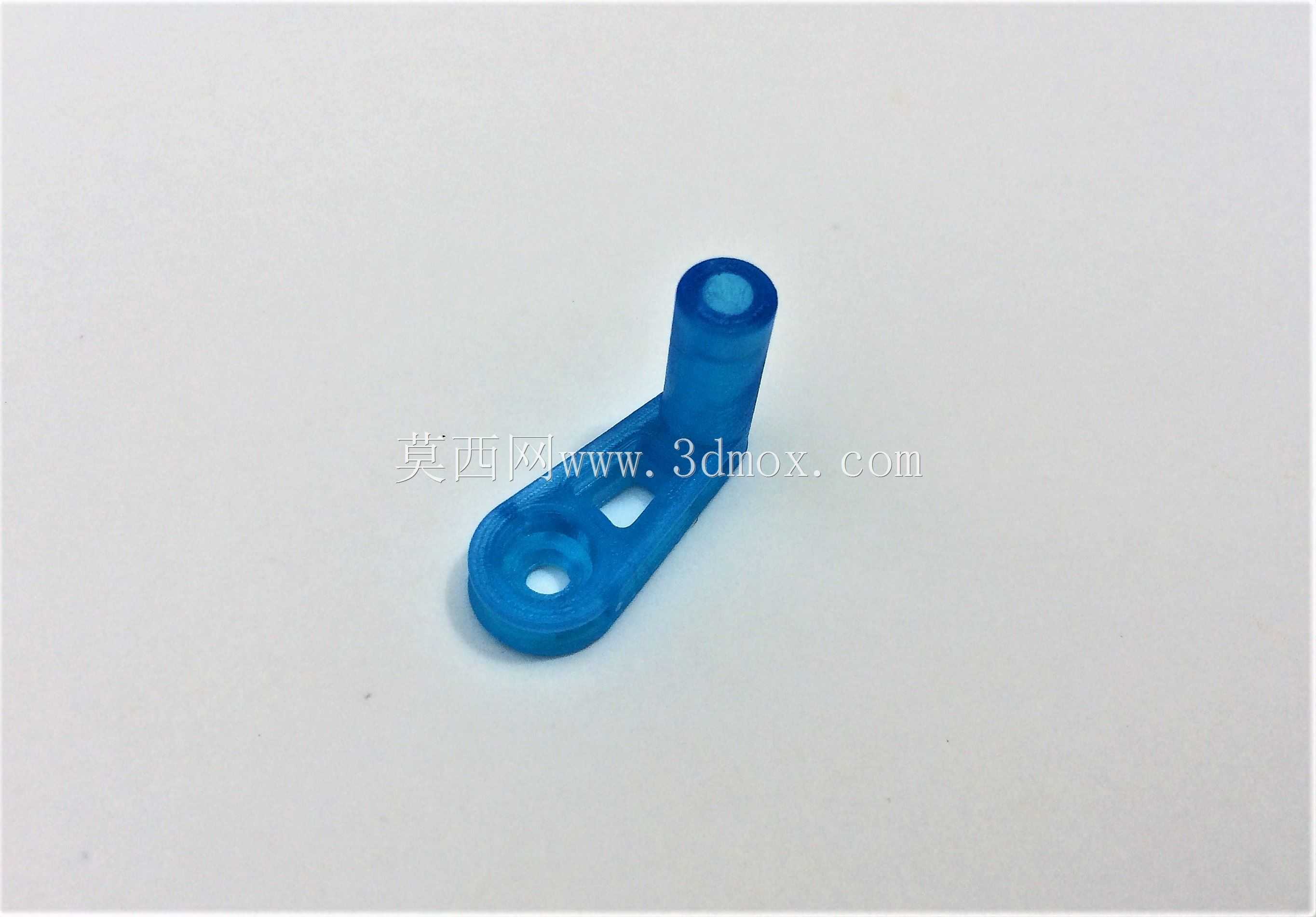

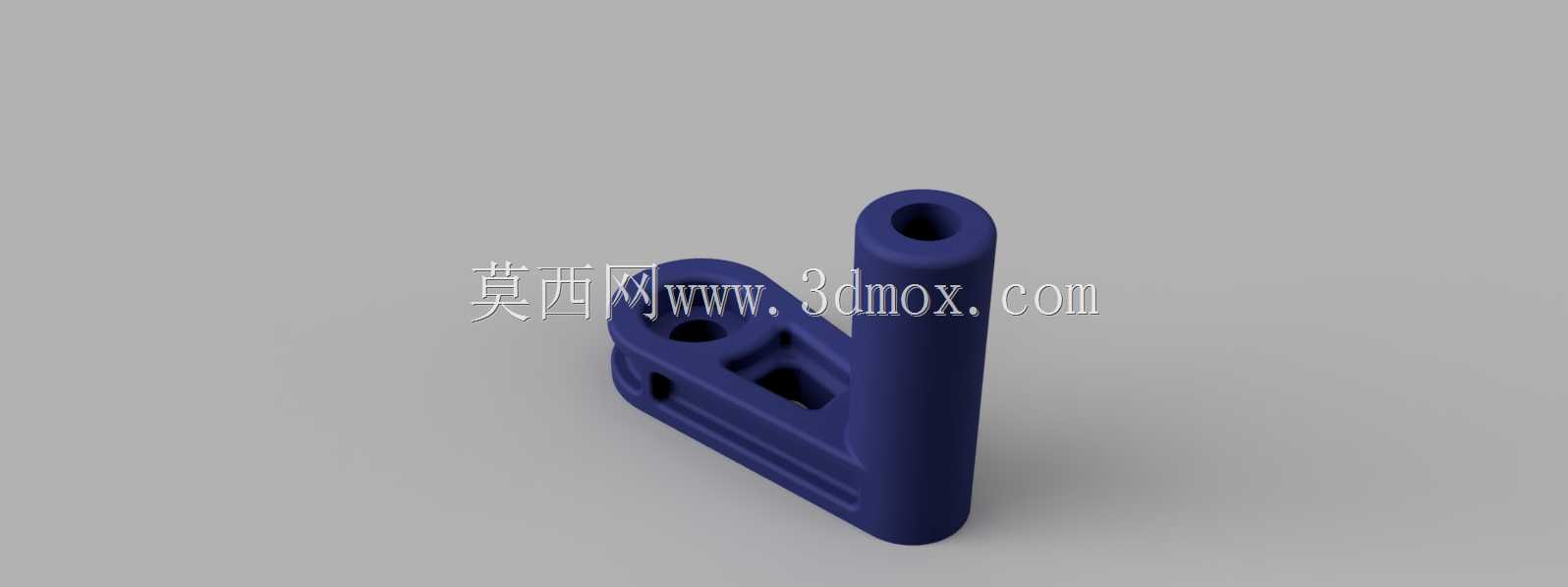

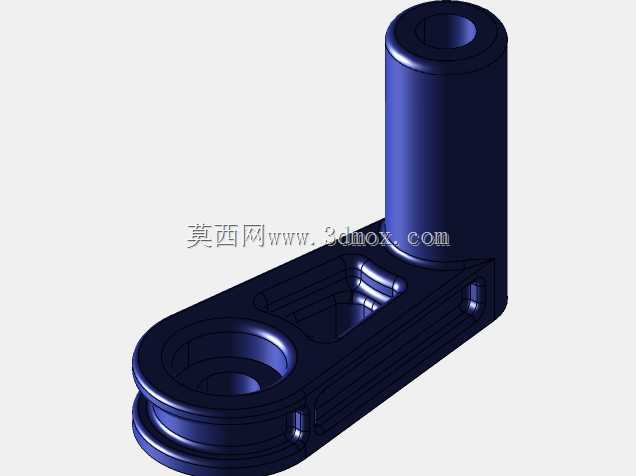

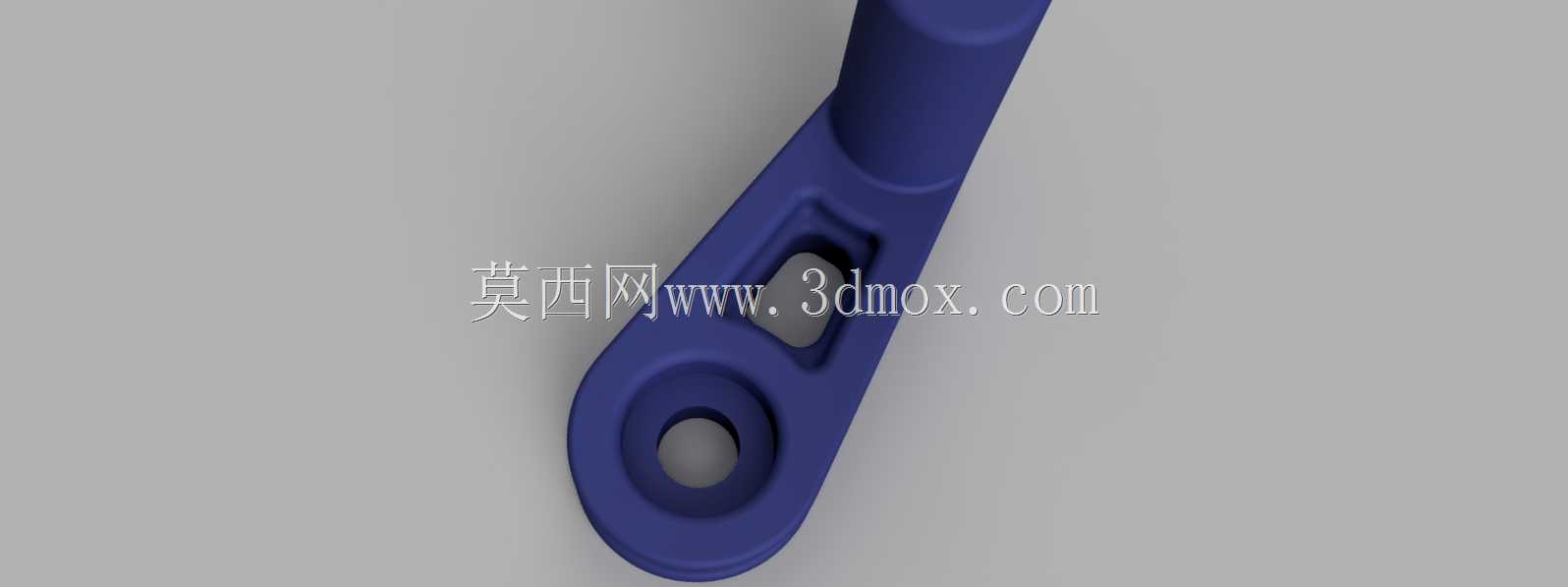

这款L型结构的压装支撑件，主要面向小批量定制化电子设备的电路板装配场景，适配内部空间局促、安装点位有特殊角度要求的非标电控单元，解决常规标准支架无法匹配异形安装位、压合受力不均导致电路板翘曲的问题。从实际装配需求出发，设计时优先考虑压合受力的均匀性，长直臂端的通孔用于连接压合驱动端的导杆，可传递垂直方向的压装力，臂身做了等壁厚处理，避免SLA打印过程中出现壁厚差过大导致的成型翘曲，同时在臂身与底座衔接的转角处做了圆弧过渡，消除应力集中点，防止反复压合过程中出现转角断裂的问题。底座部分的异形开孔并非减重设计，而是对应电路板上需要避让的凸起元件，压合时底座下端面完全贴合电路板的非布线区域，不会损伤板上的贴片元件与焊盘，底座下端的环形凸台对应电路板上的定位孔，压装时可先通过凸台完成预定位，避免压合过程中电路板移位。安装边界方面，长直臂的外径与导杆的安装衬套内径匹配，装配间隙控制在0.1mm以内，既保证滑动顺畅不会卡滞，又不会因间隙过大出现压合偏斜；底座的轮廓尺寸完全适配目标电控盒的内部安装腔，不会和周边的接线端子、电容元件产生干涉，整体高度满足压合行程的要求，下压到极限位置时，长直臂上端不会触碰电控盒的上盖内壁。设计过程中针对SLA打印的工艺特性做了适配，所有竖直面的拔模斜度控制在1度以内，无需额外添加支撑即可完成打印，打印完成后仅需简单去除底座的少量打印支撑即可投入使用，无需二次机加工，适合小批量快速打样验证装配方案。实际使用时，该支架可配合小型手动压台或者气缸驱动的压装机构使用，完成电路板与壳体之间的压合装配，相比常规的平面压头，该异形支架可精准对应电路板的受力区域，压合时不会压伤板上的高元件，同时L型的结构可以避让压装机构周边的传感器与管线，优化装配工位的空间布局。针对不同厚度的电路板，可通过调整长直臂上端的限位环位置来控制压合深度，避免压合力过大导致电路板开裂，底座的贴合面做了平面度处理，打印完成后经过简单打磨即可保证0.05mm以内的平面度，确保压合时整个接触面受力均匀，不会出现局部压力过大的问题。
