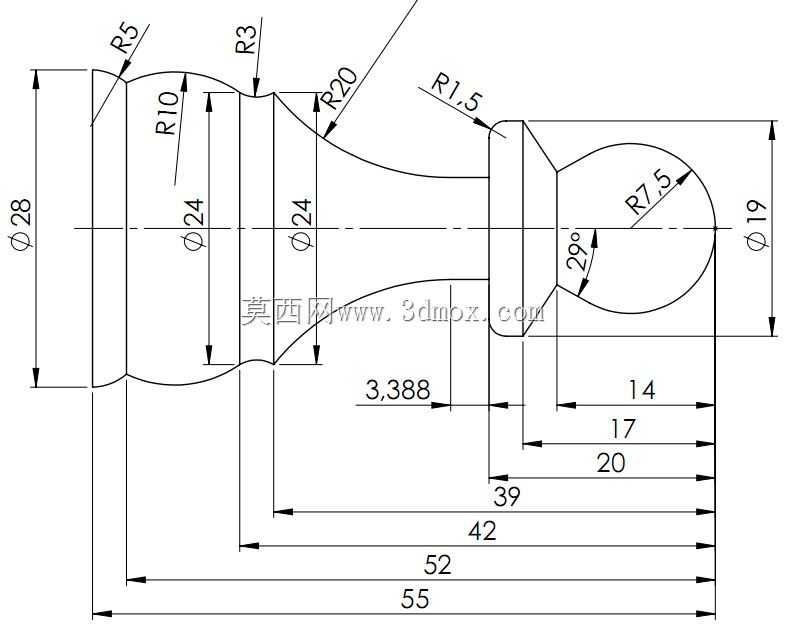

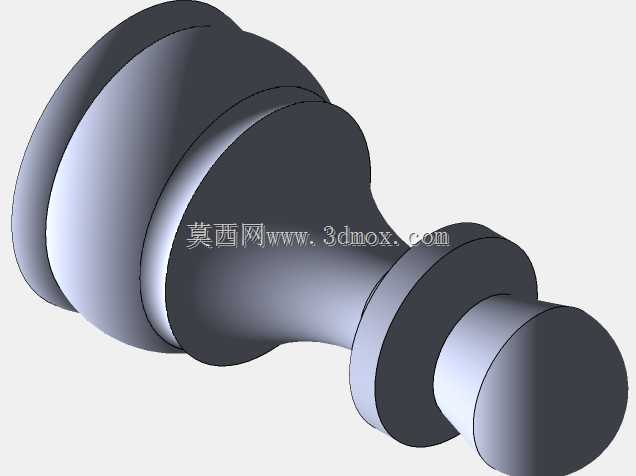

这类带球面端头的回转类连接件,常应用在需要小角度自适应偏转的管路对接、操纵机构联动节点位置,相比直面端头的销轴类零件,球面端可以在对接存在微小角度偏差时保持贴合面的有效接触,避免局部应力集中造成的接触面压溃磨损。从结构设计逻辑来看,整体采用全回转体构型,所有特征均沿中心轴线对称排布,加工时可直接采用棒料经车削工序一次装夹完成大部分特征加工,仅端头球面部分可配合成型刀或数控车圆弧插补完成加工,工艺性较好。尺寸边界上,零件总轴向长度为55mm,最左侧杆部直径为28mm,相邻段设置R5圆弧过渡,避免轴肩位置的直角应力集中;中间两段直径24mm的轴段,分别通过R10、R3圆弧衔接,其中R20的大圆弧过渡段实现直径平缓变化,既降低车削加工时的进给冲击,也能减少零件工作时的应力突变。靠近端头位置设置R1.5的退刀槽结构,方便后续装配时密封件或挡圈的安装定位,端头球面半径为R7.5,球面与杆部衔接处设置29°的锥面过渡,球面端最大直径为19mm,可适配对应内径的球窝类对接件。轴向尺寸上,球面端从端头到R1.5退刀槽的距离为14mm,到相邻轴肩的距离分别为17mm、20mm,中间3.388mm的窄轴段可用于安装限位挡圈,实现装配时的轴向定位,后续轴段的轴向尺寸分别为39mm、42mm、52mm,对应不同装配深度的适配需求。设计时所有过渡圆弧的取值均匹配对应轴径的应力集中系数要求,R5、R10、R3、R20的圆弧半径依次适配不同轴肩的高度差,避免轴径突变带来的疲劳强度下降,球面端的29°锥角既保证球面与球窝的贴合行程,也能在装配时起到导向作用,避免硬对接造成的球面磕碰损伤。这类零件实际使用时,左侧28mm直径杆部可插入对应安装孔,通过过盈配合或键连接实现扭矩传递,右侧球面端与配套球窝配合,可补偿装配时的同轴度误差,在操纵拉杆、管路快速接头、铰接联动节点等场景下都能适用,全回转的结构也方便做表面硬化处理,提升接触面的耐磨性能。
