G1/4螺纹水冷回路内外丝扩展接头

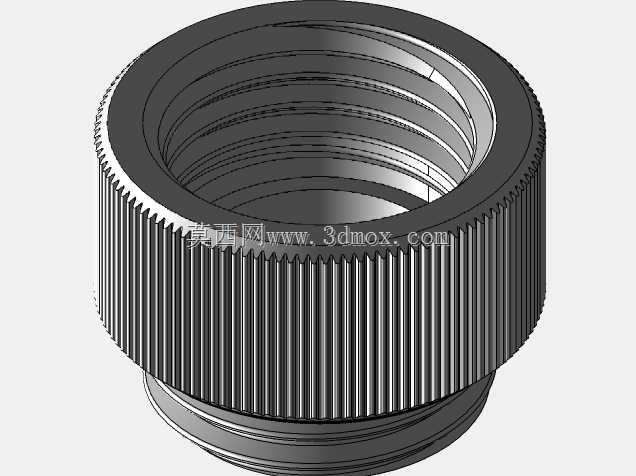

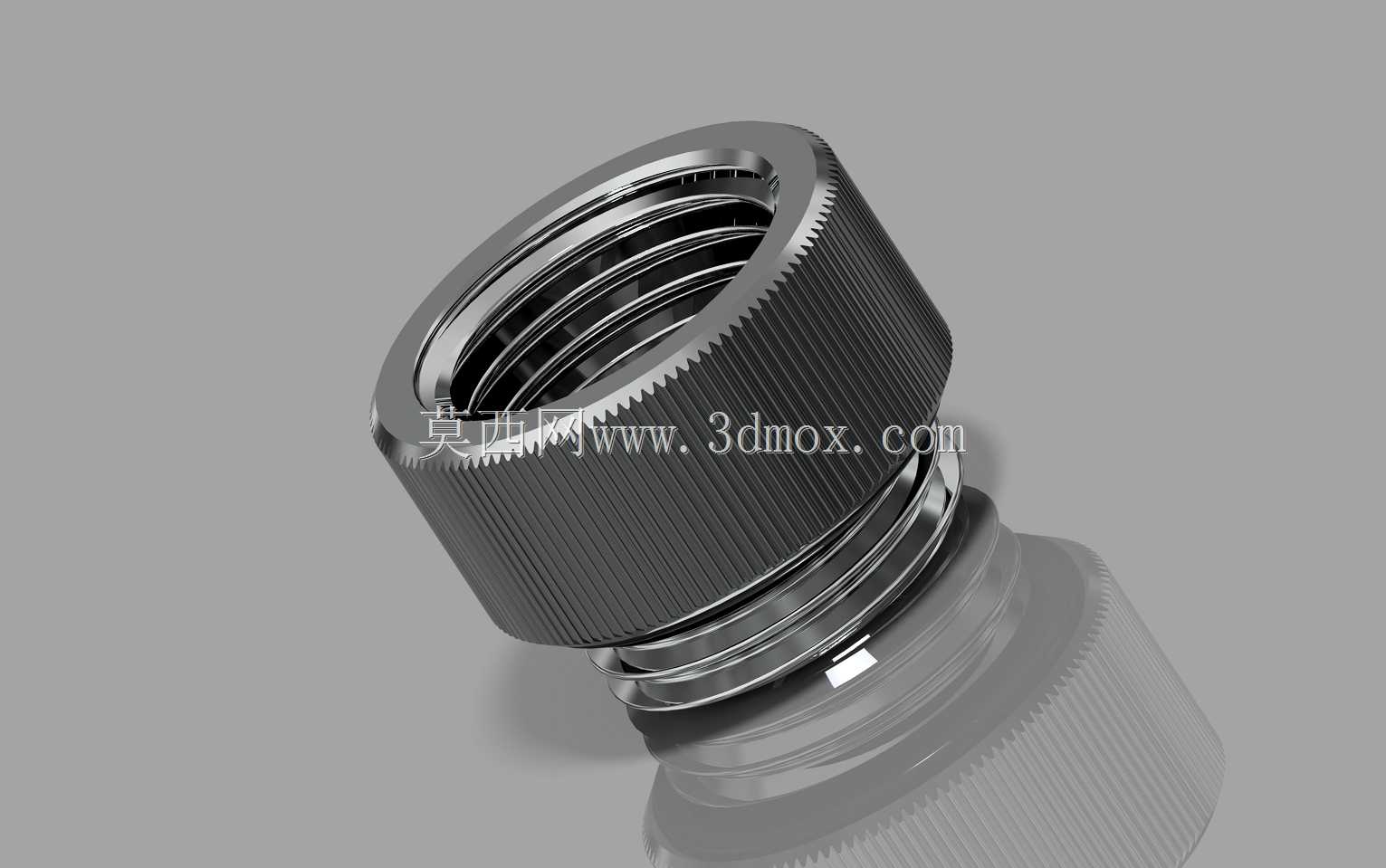

在PC水冷散热、小型工业液冷回路的管路搭建场景中，这类G1/4规格的扩展接头是解决管路接口适配、扩展支路的核心连接件，日常装机或回路改造时，经常会遇到冷排、水冷头接口位置局促，或是需要在现有管路上拓展温度传感器、排水阀等附件的情况，这类扩展接头就是为解决这类实际安装痛点设计的。从结构功能来看，它采用外螺纹转内螺纹的直通式结构，一端外螺纹用于接入现有回路的内螺纹接口，另一端保留同规格内螺纹接口，既可以延长原有接口的安装深度，避开周边部件的干涉，也能在不改动原有管路布局的前提下，为回路拓展额外的功能接口，避免了多接头堆叠带来的泄漏风险。设计过程中，接头的外表面做了全周滚花处理，没有预留内六角扳手的卡位，这是考虑到水冷安装大多是徒手操作的场景，滚花纹理可以提供足够的握持摩擦力，安装时不需要借助额外工具，就能将接头拧紧到合适的扭矩，既避免工具操作刮伤接头表面镀层，也能防止扭矩过大导致的螺纹滑牙、密封圈压溃问题。尺寸边界上，这款接头的安装基准面到内螺纹端面的有效安装高度为8mm，接入回路后外螺纹的有效啮合长度约4.1mm，这个尺寸是经过实际装机验证的：8mm的延伸长度刚好可以避开大部分冷排、水冷头周边的电容、散热鳍片等凸起部件，不会出现接头拧入后和周边零件干涉的情况，而4.1mm的外螺纹啮合长度，搭配常规的丁腈橡胶密封圈，既可以保证足够的螺纹连接强度，承受水冷回路常规的1-2bar工作压力，也不会因为螺纹拧入过深顶到对侧接口的内部流道，造成流道通径缩小影响冷却液流量。接头的主体通径做了等径设计，没有出现通径缩口的情况，冷却液流经时不会产生额外的流阻，不会影响整个回路的流量分配，这一点在多支路并联的水冷回路中尤为重要，通径一致可以保证各个支路的流量均衡，避免局部散热效率下降。实际选型使用时，需要注意这款接头的螺纹是标准G1/4直管螺纹，和常见的PC水冷配件螺纹规格完全通用，安装时只需要在螺纹处缠绕少量生料带或是预装配套的密封圈，徒手拧紧即可，不需要过度施力，日常维护时也可以徒手拆卸，方便调整回路布局。这类接头的应用场景不局限于PC水冷，在小型激光设备冷却、小型电子仪器液冷回路中，只要是采用G1/4螺纹标准的液冷管路，都可以用它来做接口扩展或是安装位延伸，解决紧凑空间内的管路连接干涉问题。
