分体式钣金电子设备防护外罩结构

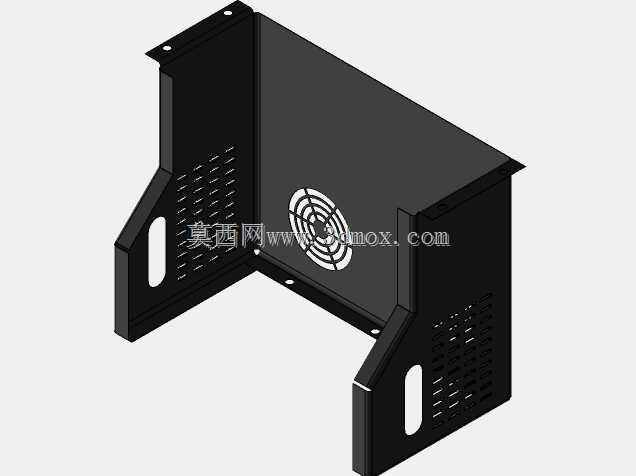

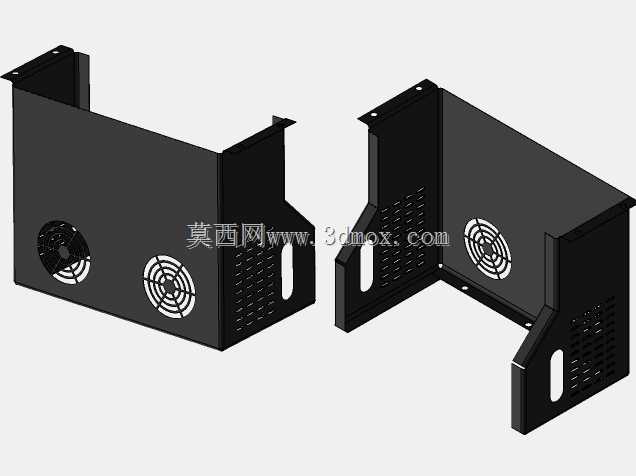

这套分体式钣金外罩主要面向桌面级小型工控设备、嵌入式电子主机的防护场景，日常多应用在车间工位控制终端、小型测试仪器的外层封装环节，替代传统一体式注塑外壳，解决金属壳体的电磁屏蔽与散热兼顾的问题。从结构设计来看，采用左右对称分体扣合的装配逻辑，两个罩体通过侧边折边的安装孔位完成对接，不需要额外设置复杂的连接卡扣，装配时直接对准设备内部机架的预装螺柱即可完成固定，后期拆解维护时仅需拆卸侧边固定螺丝就能打开外罩，不需要挪动设备内部的接线与板卡，大幅降低现场运维的操作难度。外罩主体采用薄板折弯工艺成型，所有外露边缘都做了折边压死边处理，既提升了薄板构件的整体结构刚性，避免薄钢板受力出现形变翘曲，也能消除钣金裁切后的锐边，防止装配和维护过程中划伤操作人员。考虑到电子设备内部功率元件的散热需求，罩体侧面预留了轴流风扇的安装位，开孔尺寸匹配常规40/60规格的散热风扇，风扇安装位周边冲压有密集的通风冲孔，同时在罩体的另一侧设置了长条形的通风槽，配合风扇形成贯通式的散热风道，避免设备内部积热导致电子元件工况异常。罩体顶部的折边向外延伸出安装耳，耳片上预留的固定孔可以根据安装场景选择吊装或者台面固定两种方式，安装耳的折弯高度经过核算，不会和设备顶部的接线端子、外接接口产生干涉，预留的操作空间足够完成常规的接线插拔操作。在细节设计上，罩体内侧没有多余的凸起结构，不会和内部的PCB板、走线槽产生空间冲突，所有冲孔位置都做了去毛刺处理，防止长期使用过程中毛刺脱落掉落在电路板上引发短路问题；分体对接的接缝处预留了0.1mm的装配公差，抵消钣金折弯过程中产生的角度误差，保证扣合后接缝平整，不会出现明显的错位缝隙，同时接缝处的贴合面也能提升整体的电磁屏蔽效能，减少外界电磁信号对内部电子元件的干扰，也避免设备自身的电磁辐射向外泄漏。
