钣金材质立体声设备防护外罩结构

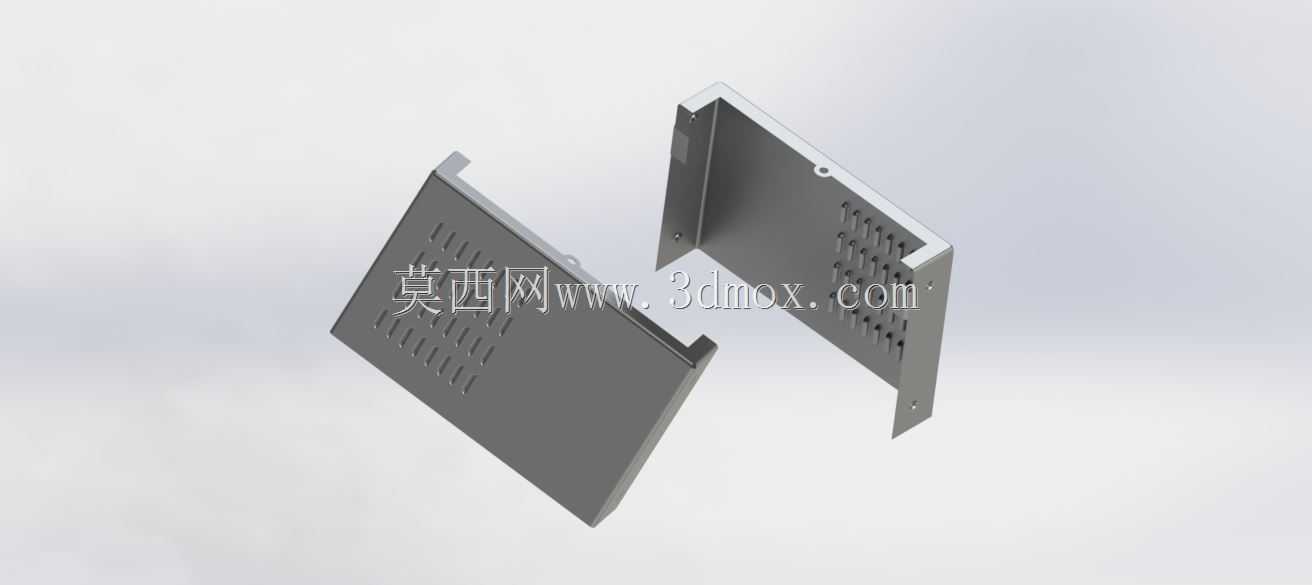

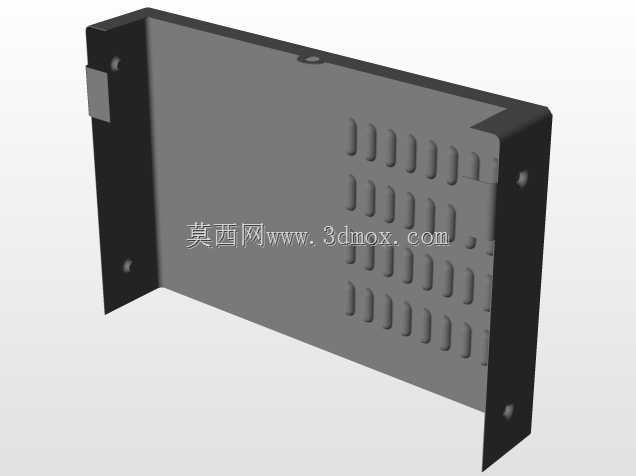

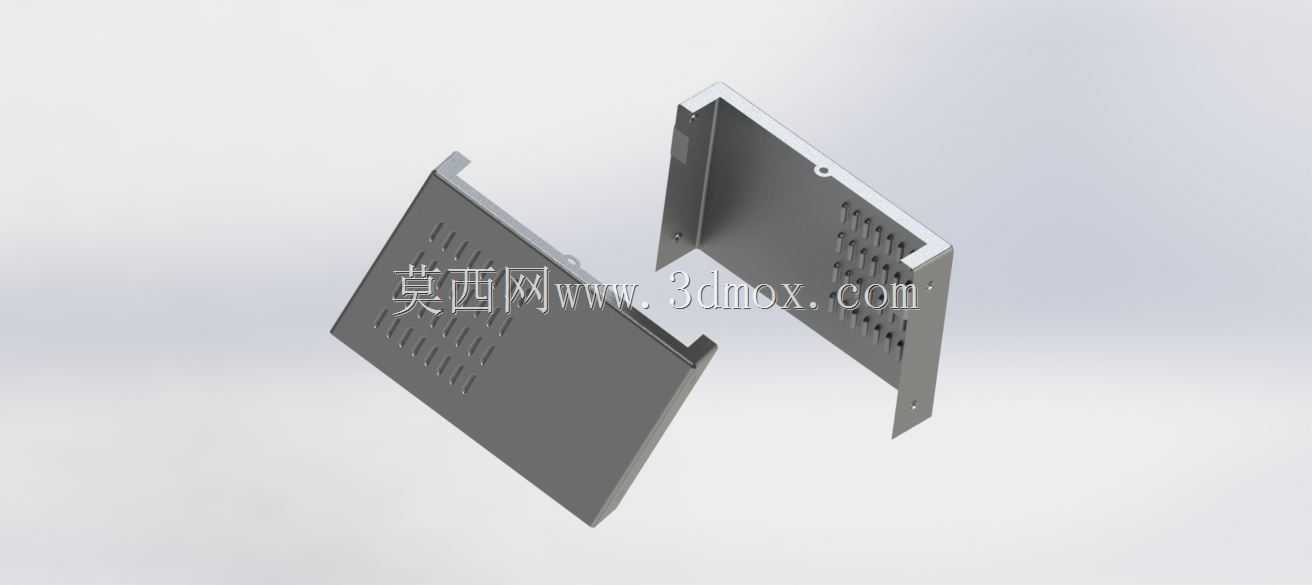

日常做消费类音频设备结构设计时，这类外罩是很常见的配套钣金件，主要用在桌面级立体声功放、小型有源音箱的外侧，一方面承担内部电路板、发声单元的物理防护作用，避免日常使用中异物磕碰、灰尘侵入造成电路短路或单元损坏，另一方面也通过表面的阵列通槽完成声学透声需求，不会因为封闭罩体阻碍声音传播，影响设备的声学表现。从结构细节来看，这个罩体采用薄板折弯成型工艺，整体为L型折边结构，侧边预留的安装孔位对应设备主体的固定螺柱，装配时不需要额外复杂连接件，直接通过螺丝就能完成固定，折边处做了小尺寸的外翻压边，既可以提升薄板自身的结构强度，避免薄钢板受力出现形变翘曲，也能消除裁切后的锐边，防止装配或后期维护时划伤操作人员。设计这类外罩时，首先要匹配内部核心元件的安装边界，罩体内侧和电路板最高元器件、发声单元振膜之间要预留足够安全间隙，避免装配后出现元件干涉压损的问题；表面的通槽排布要兼顾透声率和结构强度，槽宽不能过大防止异物掉入设备内部，槽的排布密度要对应发声单元的出声区域，减少对声波的遮挡，同时槽孔排布要保持规整，兼顾外观的一致性。这类钣金罩的折弯公差需要控制在合理范围内，折边角度偏差过大会导致装配时和设备主体出现缝隙，影响整体装配精度，安装孔的位置公差也要匹配主体螺柱的位置度，避免出现孔位错位无法锁付的问题。实际选型应用时，这类外罩可以根据使用场景调整板材厚度，在便携类音频设备上可以选用更薄的板材控制整体重量，在固定安装的工业级音频设备上可以适当增加板厚提升抗冲击能力，表面处理也可以根据设备整体外观需求做喷塑、阳极氧化等不同工艺，匹配不同设备的外观风格。
