教学科研用光谱分光检测装置结构设计

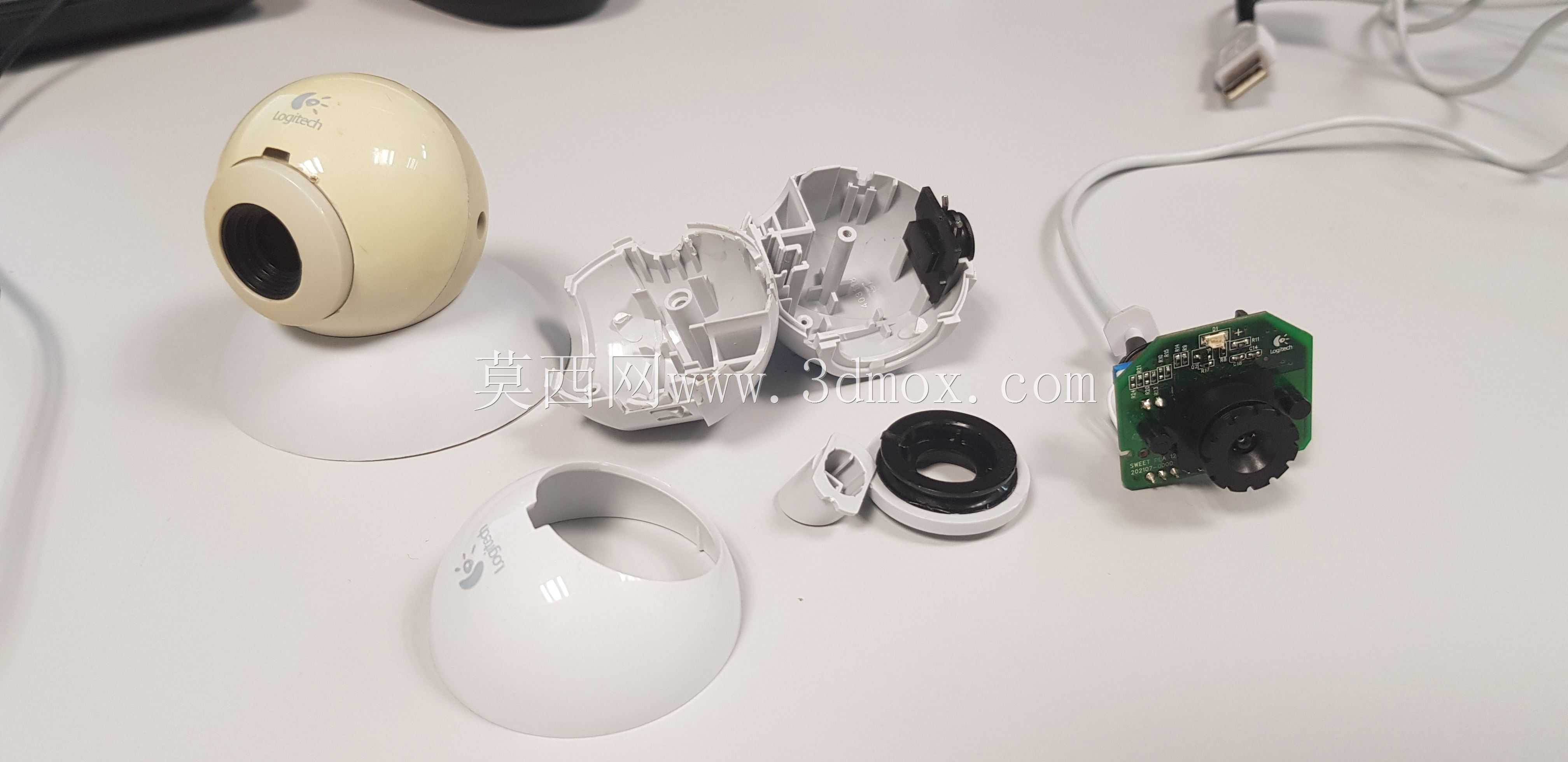

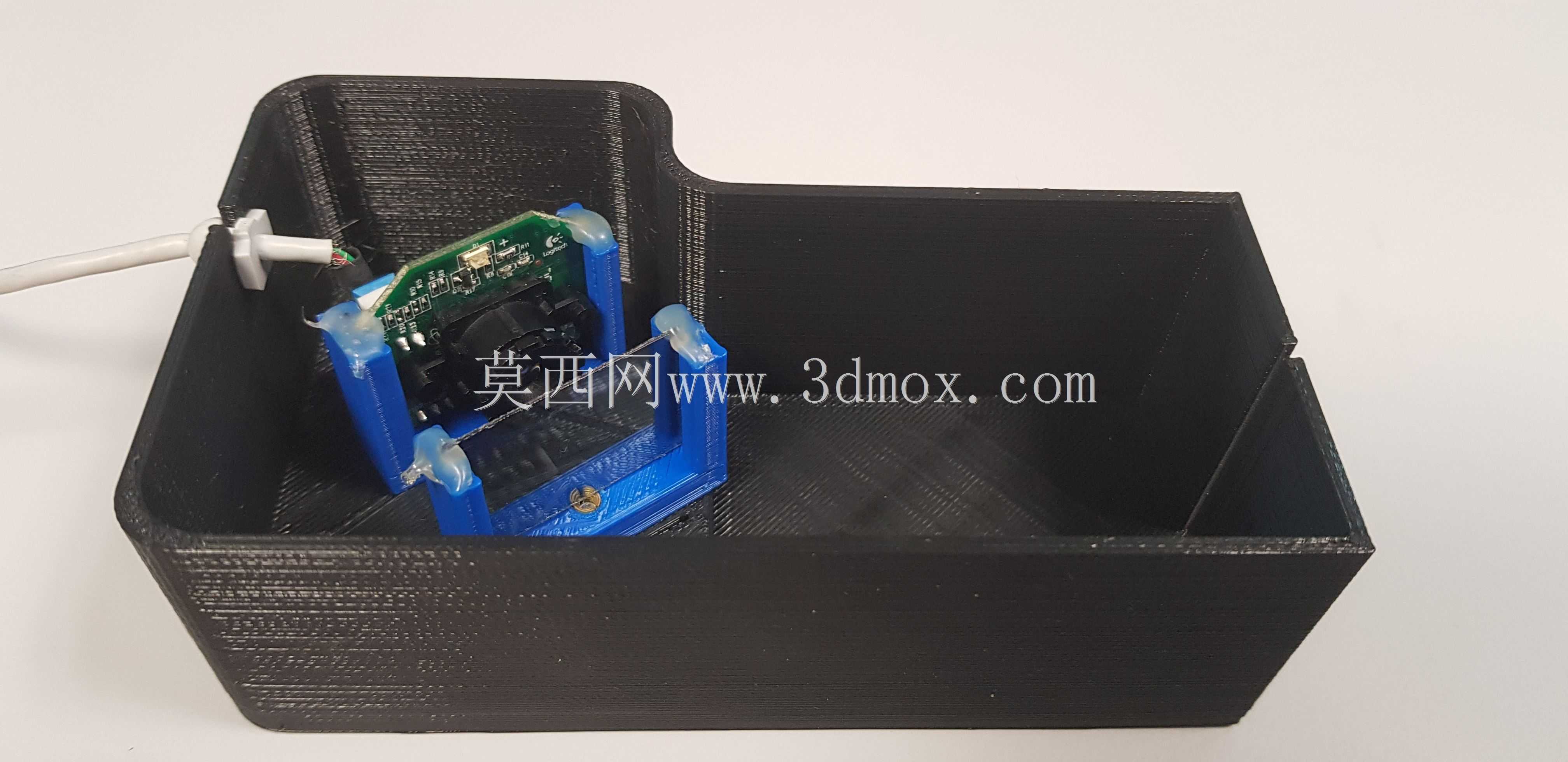

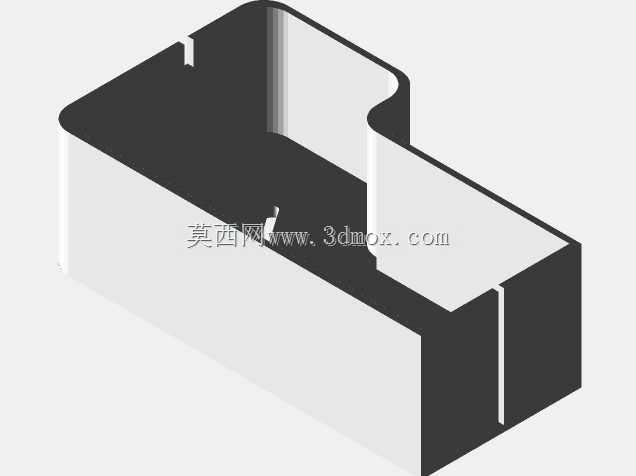

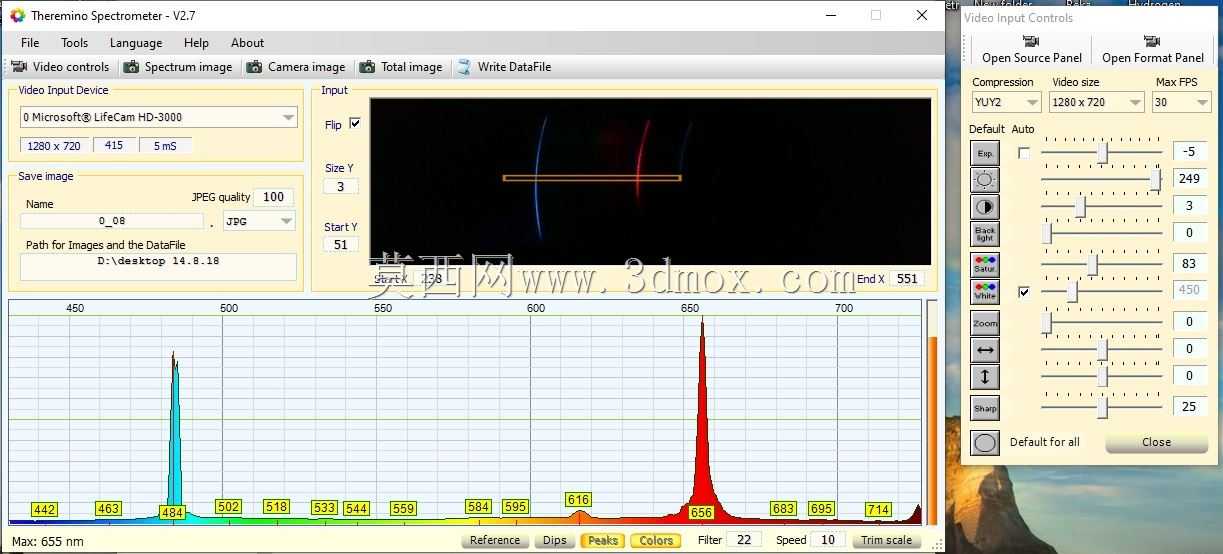

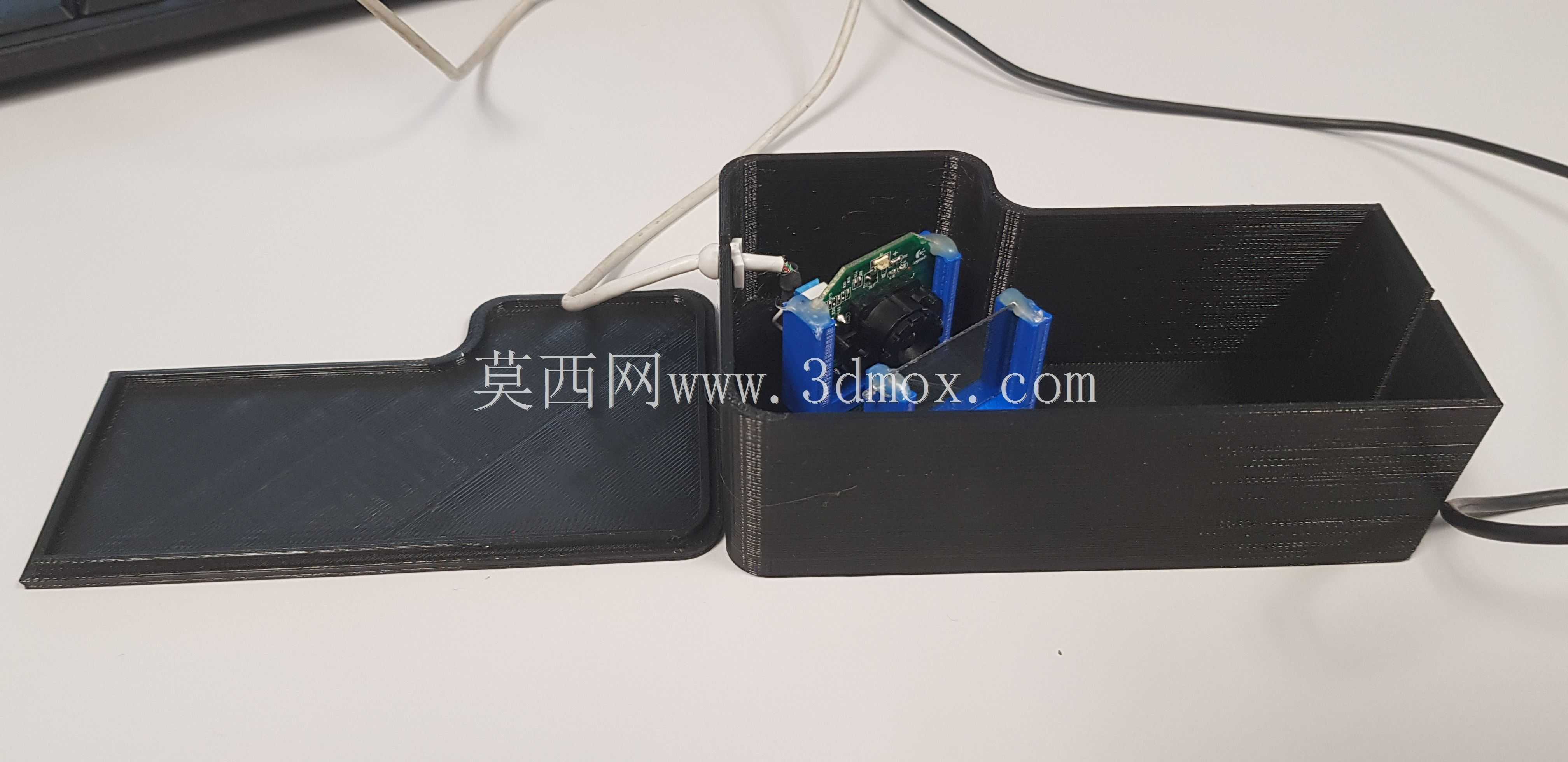

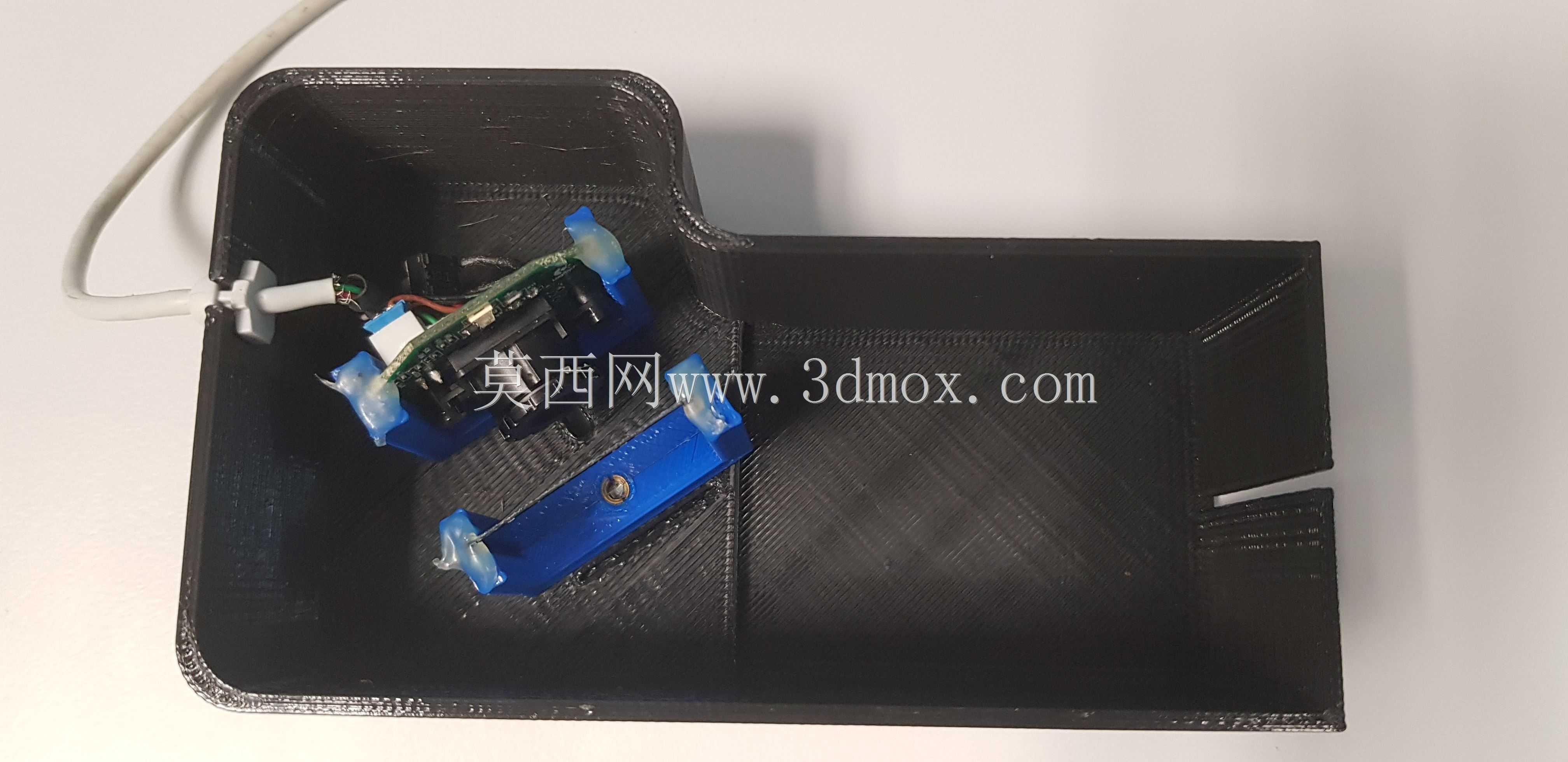

在高校物理实验室、基础光学教研场景、民用光谱检测DIY搭建场景中，这类分光检测装置是完成光谱采集、波长标定、物质特征光谱识别的核心载体，区别于工业级高精度台式光谱仪，该结构更偏向轻量化、可拓展的开放式设计，适配教学演示、入门级光谱分析实验的使用需求。从功能实现逻辑来看，该装置核心围绕入射光准直、色散分光、谱线采集三个核心环节搭建结构，整体光路采用同轴排布设计，入射狭缝位置预留了标准摄像头安装接口，可直接适配常规USB免驱摄像头作为图像采集单元，无需额外定制转接结构，降低组装调试的门槛。色散元件安装位预留了角度微调空间，可根据选用的光栅或棱镜参数调整偏转角度，覆盖400nm到750nm可见光波段的谱线采集需求，谱面位置对应摄像头靶面做了尺寸匹配，确保全波段谱线可完整落在成像范围内，无需额外做图像裁切。结构设计上充分考虑了教学场景的拆装需求，所有光学元件安装座均采用快装式卡槽结构，无需专用工具即可完成元件更换，方便实验过程中更换不同规格狭缝、不同线对数的光栅来对比分光效果，帮助使用者直观理解分光原理。外形尺寸上整体控制在常规桌面设备的安装边界内，底座采用平整式安装面，可直接放置在标准实验台面上，也预留了M4规格的安装螺孔，可固定在光学平板上拓展搭建更复杂的光路系统，整体外轮廓无突出尖锐结构，适配实验室安全使用要求。装置配套的采集交互界面可实时显示采集到的谱线图像，内置波长标定辅助功能，可通过已知特征谱线完成像素与波长的对应校准，校准后可直接读取待测谱线的波长数值，满足基础光谱测量的精度要求。结构设计过程中特意规避了高精度加工要求的特殊结构，所有零部件均可通过常规3D打印、标准机加工方式制作，方便教研场景下的小批量制作与改装，同时各功能模块做了分区设计，采集模块、分光模块、入射模块相互独立，出现故障时可单独更换对应模块，降低维护成本。考虑到民用DIY场景的使用需求，整体结构的安装公差做了适度放宽，即使是入门级的加工精度也能完成组装并达到可用的分光效果，不需要专业的光学装调设备即可完成初步调试，大幅降低了这类光学检测装置的使用门槛。
