8针1.27mm节距表贴微匹配连接器

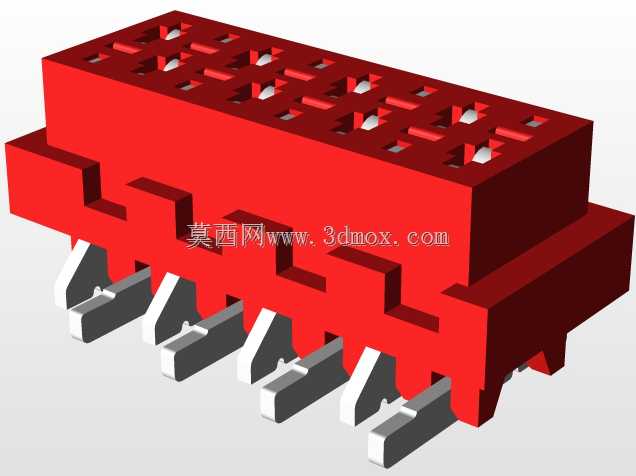

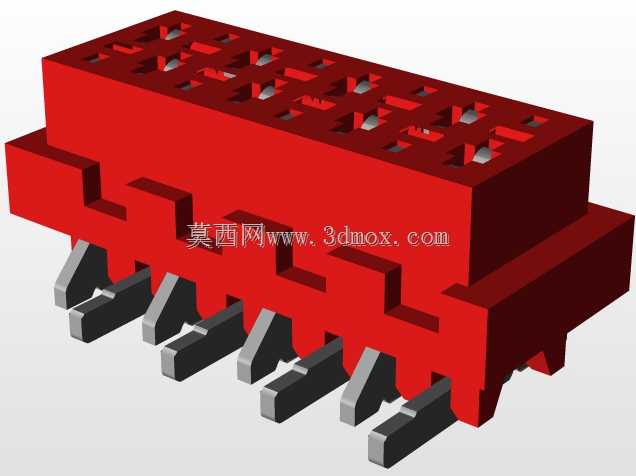

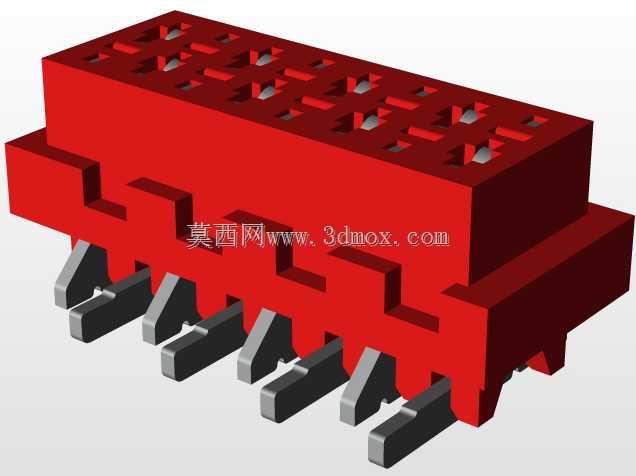

这款表贴式微匹配连接器主要应用在高密度板对板信号传输场景，常见于工业控制板卡、通讯设备内部的子板互联、小型化测控模块的信号接驳环节，在空间受限的嵌入式设备内部，这类小间距连接器可以替代传统直插式接插件，大幅压缩板件堆叠后的整体高度，适配SMT回流焊工艺的批量生产需求，不需要额外的波峰焊工序，能匹配现有表面贴装生产线的全流程加工节奏。从结构设计来看，这款连接器采用红色绝缘基座搭配8组对称排布的表贴引脚，引脚间距严格控制在1.27mm，既保证了多通道信号传输的密度，又避免了间距过小带来的焊接连锡风险，基座上的对位槽结构可以在装配时和公端连接器形成精准导向，防止插歪导致的引脚弯折或接触不良。基座侧面的凹凸卡位结构，一方面是在注塑成型时提升材料的结构强度，避免过炉时高温导致基座变形，另一方面也能在插拔过程中分散受力，减少引脚承受的侧向应力。从安装边界来看，这款连接器整体长度12.1mm，宽度5mm，安装后的总高度为5.25mm，在PCB布局时只需要预留对应尺寸的表贴焊盘，不需要在板件上开设过孔，不会破坏板件背面的布线空间，对于双面布板的高密度设计非常友好。引脚采用弯脚表贴设计，焊接面和PCB焊盘完全贴合，过炉后的焊点强度可以满足常规工业场景下的抗振动要求，绝缘基座的材质选用耐高温工程塑料，可以承受回流焊阶段的峰值温度，不会出现基座融化、引脚移位的问题。在实际选型过程中，这类连接器需要重点关注引脚共面度，建模时已经将引脚的焊接面公差控制在SMT工艺允许的范围内，保证批量焊接时的良率，同时基座内部的接触腔室设计可以给公端插针提供足够的接触正压力，保证信号传输的稳定性，避免长期使用后出现接触电阻升高、信号中断的问题。在小型化智能设备、便携检测仪器的内部结构设计中，这类小间距表贴连接器可以有效缩减设备内部的接插件占用空间，给其他功能模块留出更多布局余量，同时标准化的节距设计也具备良好的通用性，不需要单独开模定制，能有效缩短产品的研发周期，降低供应链的采购风险。
