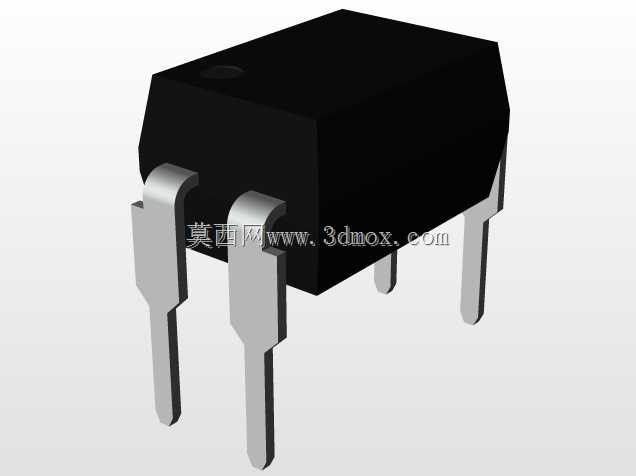

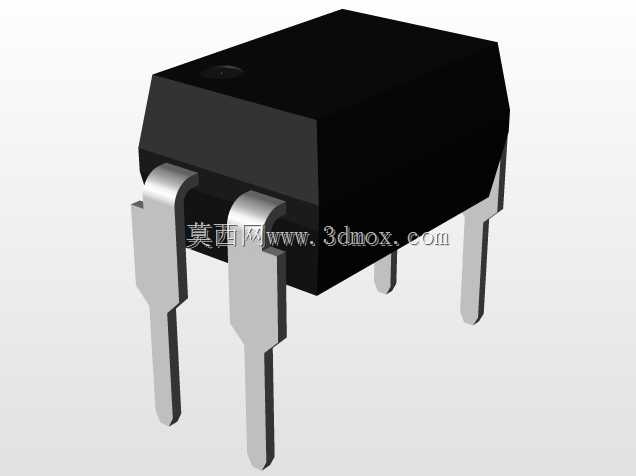

PDIP4直插封装电子元件三维结构

做电路板结构设计的工程师都清楚，直插封装元件的建模精度直接影响PCB装配环节的干涉校验结果，这款PDIP4封装的元件模型，完全按照量产直插光耦、小功率晶体管类元件的实际尺寸还原，没有做夸张的外观美化，所有结构细节都服务于装配校验需求。日常做工控板、电源板、小型家电控制板的布局时，这类四脚直插元件的使用频率极高，很多新手建模时容易忽略引脚的成型角度、本体的倒角细节，导致导出的STEP文件导入PCB设计软件后，和焊盘位置、周边元件的安全间距出现偏差，实际打样后才发现元件装不进去，或者引脚插不到位，既浪费打样成本，又拖慢项目进度。从结构设计逻辑来看，这款模型的本体部分还原了黑色环氧塑封的实际外形，顶部的定位凹点位置准确，对应元件引脚1的标识位，装配时可以直接对照凹点确认极性，不会出现装反的问题。引脚部分按照THT通孔插装的工艺要求做了成型处理，引脚间距严格对应2.54mm标准网格，本体宽度4.5mm、长度6.5mm，安装后本体距离PCB板面的高度为4.58mm，这个尺寸边界刚好可以覆盖绝大多数同封装元件的安装空间需求，做板级布局时，只要预留出对应的长宽高空间，就不会出现和周边接插件、电容、散热片的干涉问题。很多工程师做元件库建模时，习惯把引脚做成直上直下的简单圆柱，忽略了引脚靠近本体位置的折弯台阶，实际装配时这个台阶是支撑本体、控制元件安装高度的关键结构，模型里还原了这个折弯细节，引脚末端做了轻微的收窄导向，模拟实际元件引脚的插装导向结构，做虚拟装配时可以真实还原插装过程的阻力和到位状态，校验通孔焊盘的孔径是否匹配，避免出现孔径过小插不进、或者孔径过大焊接时容易虚焊的问题。在各类小功率控制电路里，这类四脚直插封装的元件常用来做信号隔离、电平转换、小功率开关，安装时不需要额外的固定结构，直接穿过PCB焊盘波峰焊即可，模型的尺寸公差控制在工业设计常用的±0.1mm范围内，不管是做结构干涉校验，还是做产品装配动画演示，都能满足精度要求，不需要二次调整尺寸。
