嵌入式超宽带UWB测距通讯天线结构

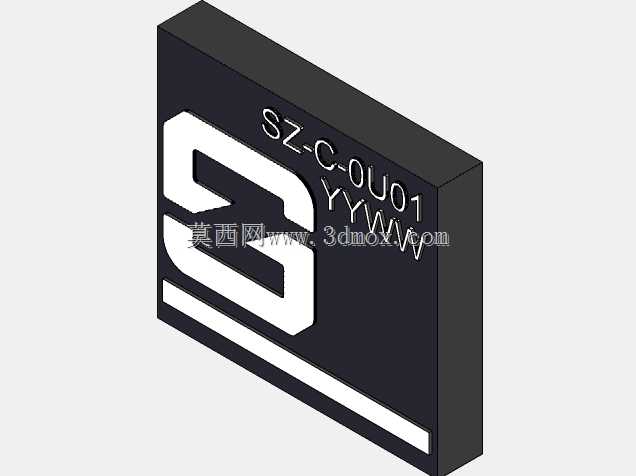

这款贴片式超宽带天线的结构设计，完全围绕嵌入式集成场景的安装约束展开，整体采用低剖面矩形块状构型，表面做哑光黑色阻焊处理，顶面蚀刻清晰的标识字符与品牌图形，既满足生产环节的溯源识别需求，也避免安装时出现方向错装的问题。从实际工程应用来看，这类天线主要适配室内定位、工业测距、近场数据传输场景，可集成在资产定位标签、工业AGV导航模块、人员定位工牌、智能家居感知节点内部，不需要额外架设外置天线结构，能大幅缩减终端设备的整体外形尺寸。设计阶段优先考虑了板载集成的安装边界，整体厚度控制在贴片元件的常规适配范围，引脚布局兼容标准SMD贴装工艺，可直接通过回流焊完成与主控PCB的焊接固定，不需要额外设计转接固定结构，能有效降低终端产品的组装工序复杂度。天线的辐射方向图经过针对性调校，在全工作频段内保持稳定的全向辐射特性，即使安装在金属外壳内侧，也能通过预留的净空区域保证信号收发效率，不会因为终端设备的外壳遮挡出现测距精度骤降、通讯距离缩短的问题。结构细节上，天线基材选用高频适配的复合板材，介电常数公差控制在极小范围，批次一致性表现稳定，适合大规模量产的贴装生产需求，顶面的标识字符采用激光蚀刻工艺，不会因为长期使用出现字符磨损脱落的问题，方便后期运维环节的元件识别与故障排查。不同于外置棒状天线需要预留开孔与固定结构，这款贴片天线完全贴合PCB表面安装，对终端设备的结构设计友好度更高，设计人员不需要为天线预留突出的安装空间，也不用考虑天线与外壳的干涉问题，仅需要在PCB布局时按照要求预留对应的净空区域，避开周边金属屏蔽罩、高频走线的干扰即可。在实际选型适配时，这类天线可直接对接主流UWB定位芯片的射频端口，不需要额外增加阻抗匹配网络，能简化射频链路的设计工作量，降低终端产品的调试难度，尤其适合对设备体积有严格限制的穿戴式定位设备、小型资产追踪标签的集成使用，其紧凑的结构尺寸也能适配多设备密集部署的场景，不会因为天线体积过大影响终端产品的堆叠安装。
