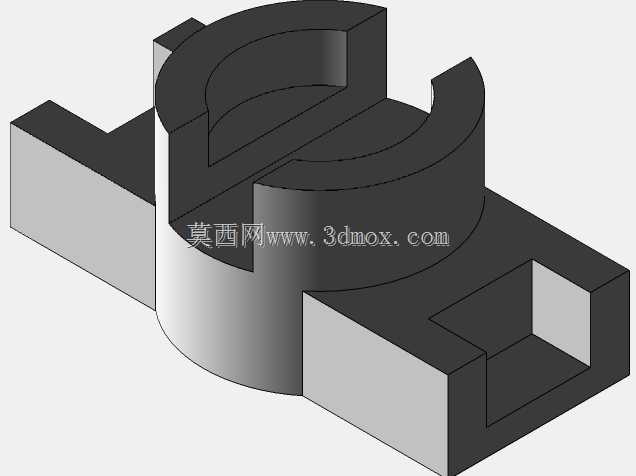

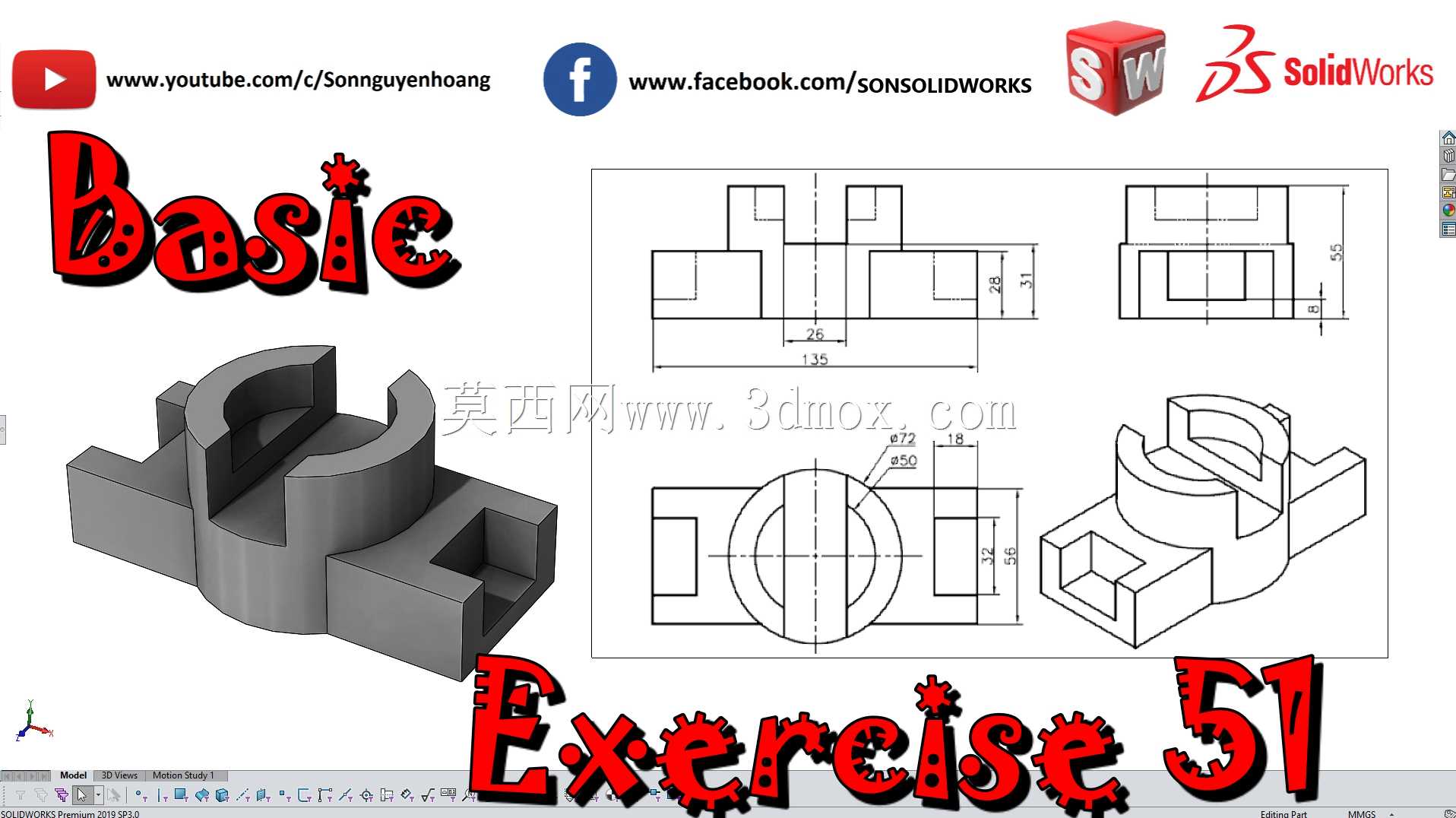

该零件属于典型的机械结构练习类工件,整体采用左右完全对称的布局设计,核心承载区域为中部半环形槽结构,两侧延伸出带矩形空腔的方形凸台基座,可作为小型工装夹具的承载基体、教学实训中的测绘建模样件,也可作为非标自动化设备中小型执行元件的安装支座使用。从实际应用场景来看,这类对称式带半环包容结构的零件,常出现在小型轴类零件的定位支撑工位,中部半环槽可适配直径72mm的圆柱类工件,槽侧预留的18mm宽度凸台可加装锁紧压块,实现对圆柱工件的径向固定,避免工件转动或轴向窜动。两侧的方形基座上开设的矩形通槽,一方面可以减轻零件整体自重,另一方面可作为安装避让空间,容纳固定螺栓的头部或者配套的定位销端部,保证安装面的贴合度。设计思路上采用了基准优先的原则,以零件底面作为主要安装基准,所有高度方向尺寸均从该基准面引出,总长度控制在135mm,总宽度方向以中心对称面为基准向两侧均分,半环结构的圆心落在中心对称面与安装底面的垂直交线上,保证两侧受力均匀,不会出现偏载问题。外形尺寸方面,零件总高度为55mm,中部半环槽的底部距离安装底面的高度为32mm,两侧方形凸台的高度为25mm,凸台上的矩形槽深度为18mm,安装时需要预留的边界空间为长度方向两侧各留10mm的安装操作空间,宽度方向两侧各留8mm的扳手操作空间,避免与周边其他零部件产生干涉。结构细节上,半环槽的内壁与两侧凸台的连接处做了直角过渡,在实际加工时可根据装配需求选择是否增加工艺圆角,建模过程中需要注意对称特征的镜像约束,避免两侧特征出现尺寸偏差,矩形空腔的内壁与外壁壁厚保持均匀,控制在8mm左右,保证零件整体结构强度的同时不会出现材料冗余。这类零件的建模过程可帮助从业者掌握对称特征建模、基准面创建、凸台拉伸与切除特征的组合使用,理解机械结构中安装基准与设计基准重合的重要性,在实际设备装配中,这类对称基座的安装精度直接影响上部承载工件的定位精度,因此建模时需要严格把控各尺寸的公差配合要求,半环槽的内径尺寸公差建议控制在H7级别,安装底面的平面度要求不低于0.02mm,保证安装后的支撑稳定性。
