无线通讯终端设备外壳结构设计方案

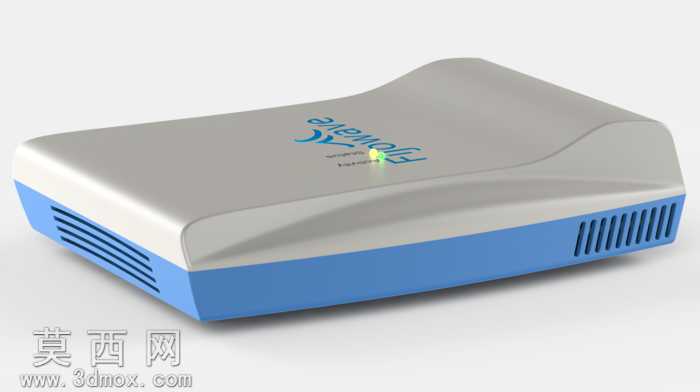

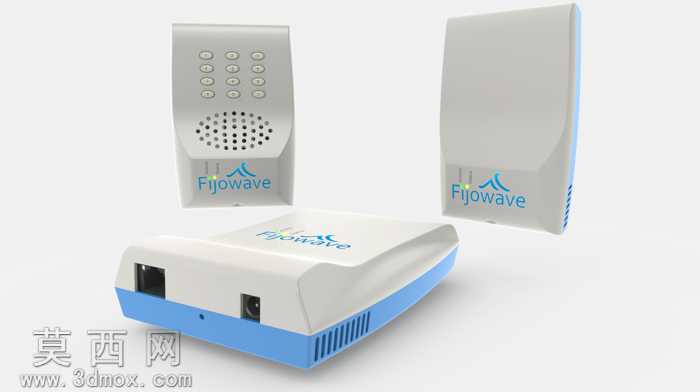

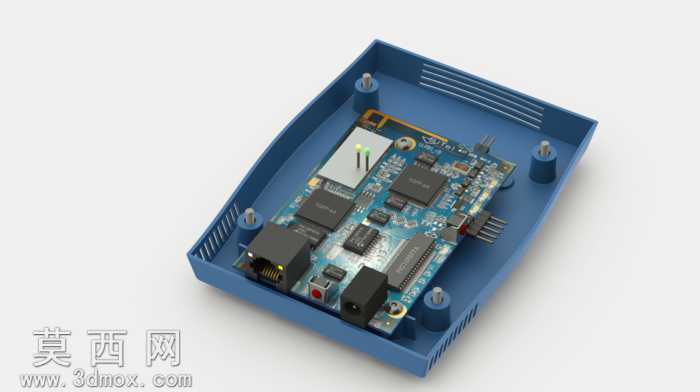

本作品为面向无线通讯场景的客户端设备外壳三维设计，整体采用流线型一体化造型思路，在建模阶段通过曲面放样、曲率连续调整构建出上盖的顺滑弧面轮廓，规避传统方正壳体的生硬棱角，让产品外观兼具科技感与握持适配性。建模过程中严格遵循内部电路板的安装尺寸约束，提前预留PCB板定位卡扣、接口避让位与指示灯透光孔位，确保结构设计与内部元器件装配完全匹配，无需二次调整即可完成整机组装。材质渲染阶段，上盖主体选用哑光银灰色工程塑料材质，通过调整材质粗糙度、反射参数模拟磨砂PC材质的细腻质感，既耐刮擦又能弱化表面指纹残留；底部围边采用天蓝色哑光硬质塑料材质，与银灰色上盖形成清爽的视觉撞色，同时区分上下壳体的装配分界，提升生产组装时的对位效率。散热结构设计上，在壳体两侧对应内部发热芯片的位置，通过线性阵列排布长条状通风栅格，栅格做了向内倾斜的导风角度设计，在保证空气流通散热效率的同时，避免外部灰尘、溅水直接侵入壳体内部损伤电路。壳体侧边做了微弧收边处理，让整体厚度视觉上更显轻薄，表面印刷的品牌标识采用凹凸贴图配合轻微反光材质模拟丝印效果，还原真实产品的标识质感。设计过程中同步考量了注塑生产的工艺可行性，所有壳体转角均做了均匀的圆角过渡，避免出现壁厚突变、尖角倒扣等不利于脱模的结构，上下壳体采用卡扣加螺丝柱的组合固定方式，既保证装配后的结构强度，又能简化后期维护的拆卸流程。整体模型完成后通过环境光遮蔽、全局光照渲染校验，确认曲面无破面、结构无干涉、各部件装配公差控制在合理范围内，可直接用于手板打样验证与后续开模生产参考，适配无线射频类客户端设备的封装需求，兼顾外观审美、结构实用与生产落地的多重要求。
