深沟球滚动轴承结构设计与组装方案

滚动轴承作为旋转传动系统里的核心支撑部件，广泛覆盖从普通民用电机、输送辊道，到精密机床主轴、工程机械传动箱的各类应用场景，核心作用是在支撑旋转轴系的同时，将轴运转过程中的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的摩擦损耗，同时约束轴的径向与轴向窜动，保证轴系回转精度稳定在设计允许范围内。

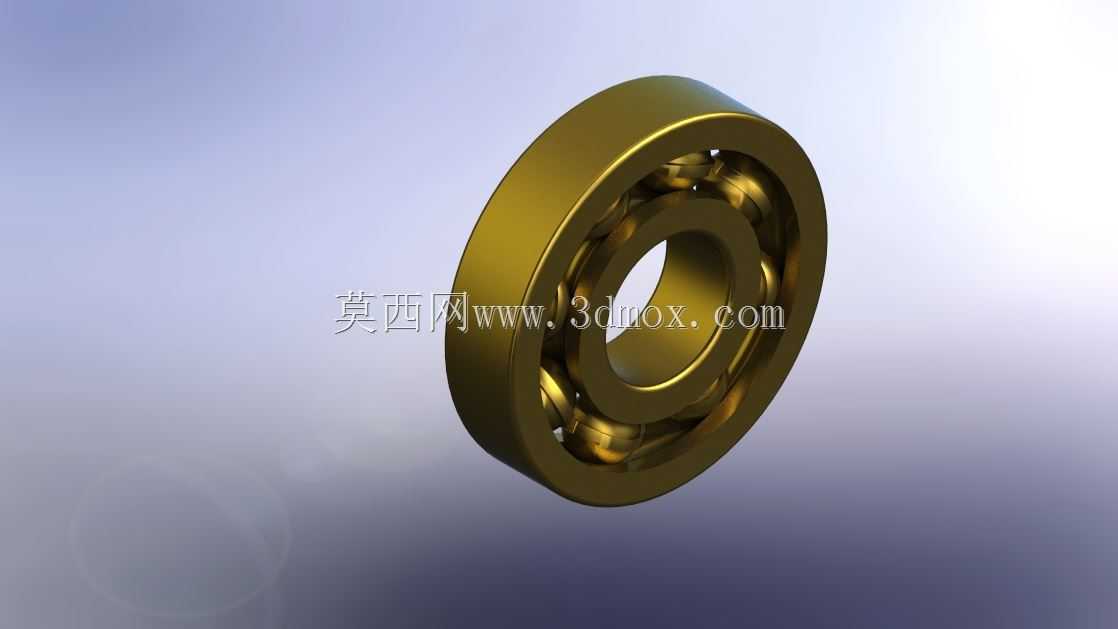

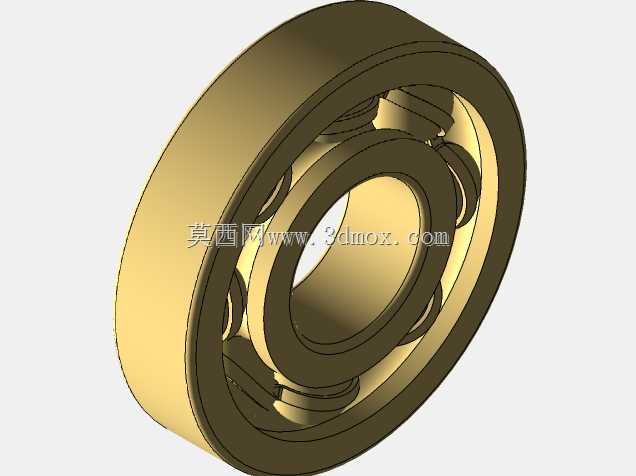

本次设计的深沟球结构滚动轴承，整体采用经典的内外圈加滚动体、保持架的组合结构，设计阶段首先要匹配安装场景的轴径与轴承座孔位公差，内圈与旋转轴采用过盈配合，保证随轴同步回转无相对滑移，外圈与轴承座孔采用过渡配合，既保证外圈定位可靠，也便于后期维护时的拆装更换。设计过程中需要先确定轴承的额定动载荷与静载荷参数，匹配对应应用场景的负载要求：径向承载为主的工况下，滚道曲率半径取滚动体直径的52%左右，既保证滚动体与滚道的接触面积足够分散接触应力，也避免曲率过小导致滚动体运转卡滞；若需兼顾少量轴向负载，可适当增大滚道的挡边高度，避免轴向力作用下滚动体脱出滚道。

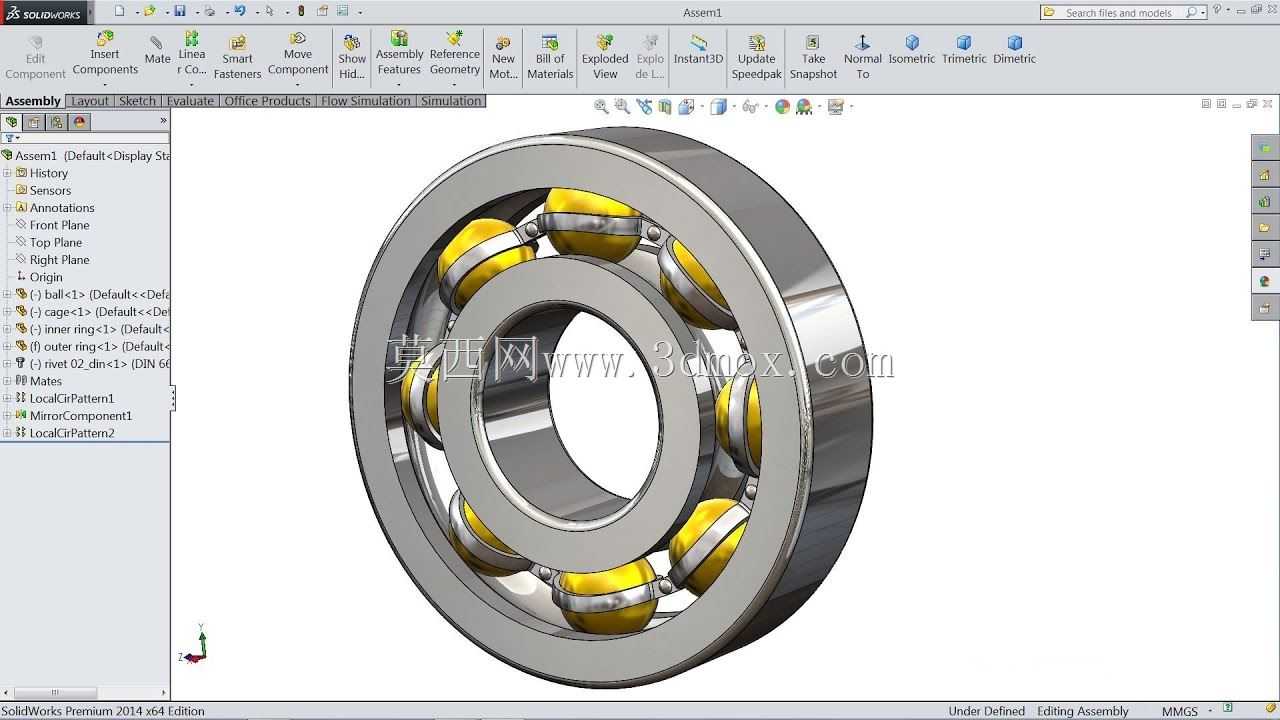

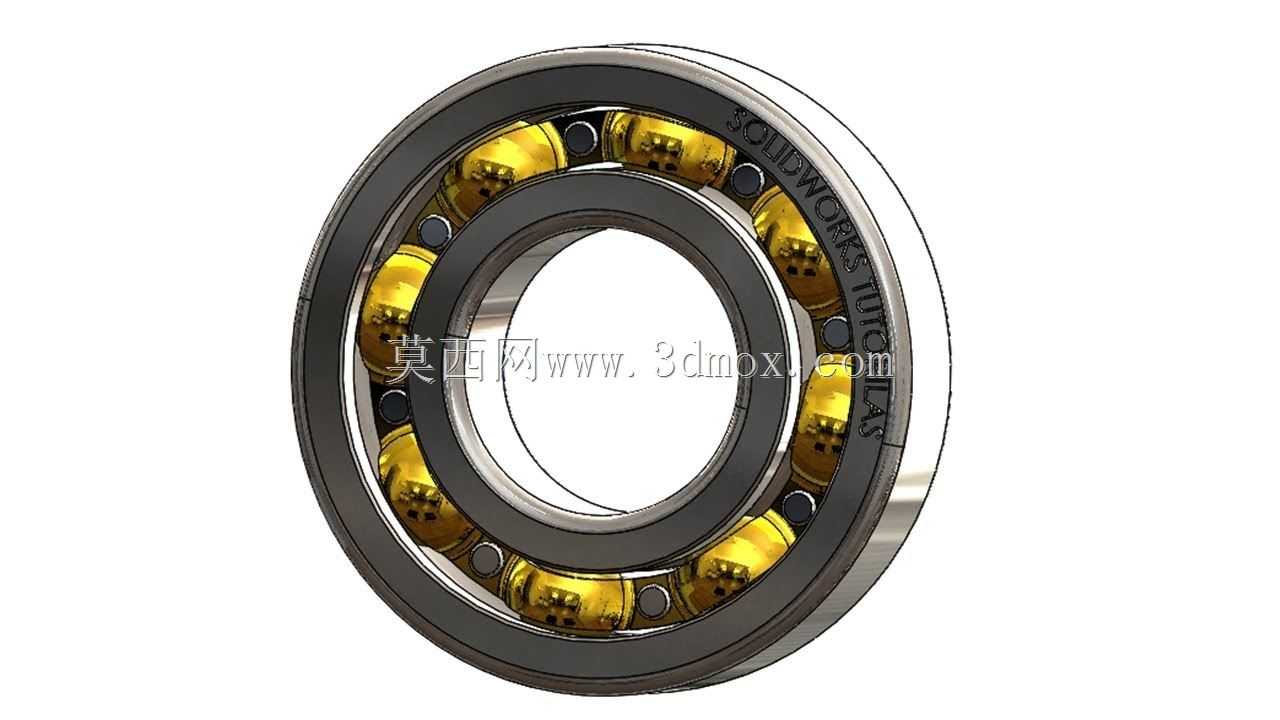

滚动体选用标准直径的钢球，沿滚道周向均匀排布，保持架的兜孔间隙控制在滚动体直径的0.5%-1%区间，既保证滚动体在兜孔内可自由转动，也避免间隙过大导致滚动体之间发生碰撞摩擦。组装过程遵循先分件后合套的逻辑：先将内圈倾斜放入外圈内部，调整内圈位置使其一侧贴靠外圈内壁，在另一侧留出的空隙内依次填入全部滚动体，之后将滚动体沿周向均匀排布，再装入拆分式保持架，通过铆接或者卡扣结构将保持架的两部分固定，完成后手动转动内圈，检查整个回转过程无卡滞、异响，滚动体无偏斜脱出的情况。

外形尺寸上严格遵循通用安装边界要求，轴承的宽度尺寸、内外径公差、倒角尺寸都匹配对应安装位置的轴肩、座孔挡肩的设计尺寸，避免安装时出现干涉，同时保证轴肩与挡肩能贴合轴承端面，提供足够的轴向定位支撑力。实际应用中，这类轴承的密封结构可根据工况选择开式或者带防尘盖、密封圈的形式，开式结构适用于有定期润滑维护的闭式传动箱内，带密封的结构可预先填充润滑脂，适用于不便日常维护的户外或者洁净工况，避免外界粉尘、水汽进入滚道内部加剧磨损，延长轴承的实际使用寿命。
