TFP401APZP贴片式数字接收芯片三维结构

项目分类:3D模型 发布时间:2021-08-28 ID:251394
  • TFP401APZP贴片式数字接收芯片三维结构
  • TFP401APZP贴片式数字接收芯片三维结构
  • TFP401APZP贴片式数字接收芯片三维结构
  • TFP401APZP贴片式数字接收芯片三维结构
  • TFP401APZP贴片式数字接收芯片三维结构

这款TFP401APZP是德州仪器推出的仪表板总线数字接收芯片,采用LQFP贴片封装形式,在车载电子、工业显示终端、嵌入式人机交互设备的信号链路中承担核心的数字信号接收转换职能。从实际工程应用场景来看,这类芯片多部署在车载中控仪表、工业触控显示屏、高清视频转接设备的PCB核心信号区,负责将前端传输的数字视频信号做解码处理,再输出给后端的显示驱动模块,是连接信号源与显示单元的关键枢纽器件。

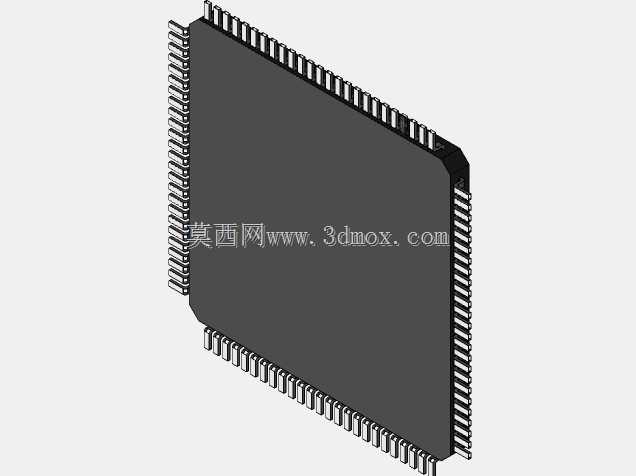

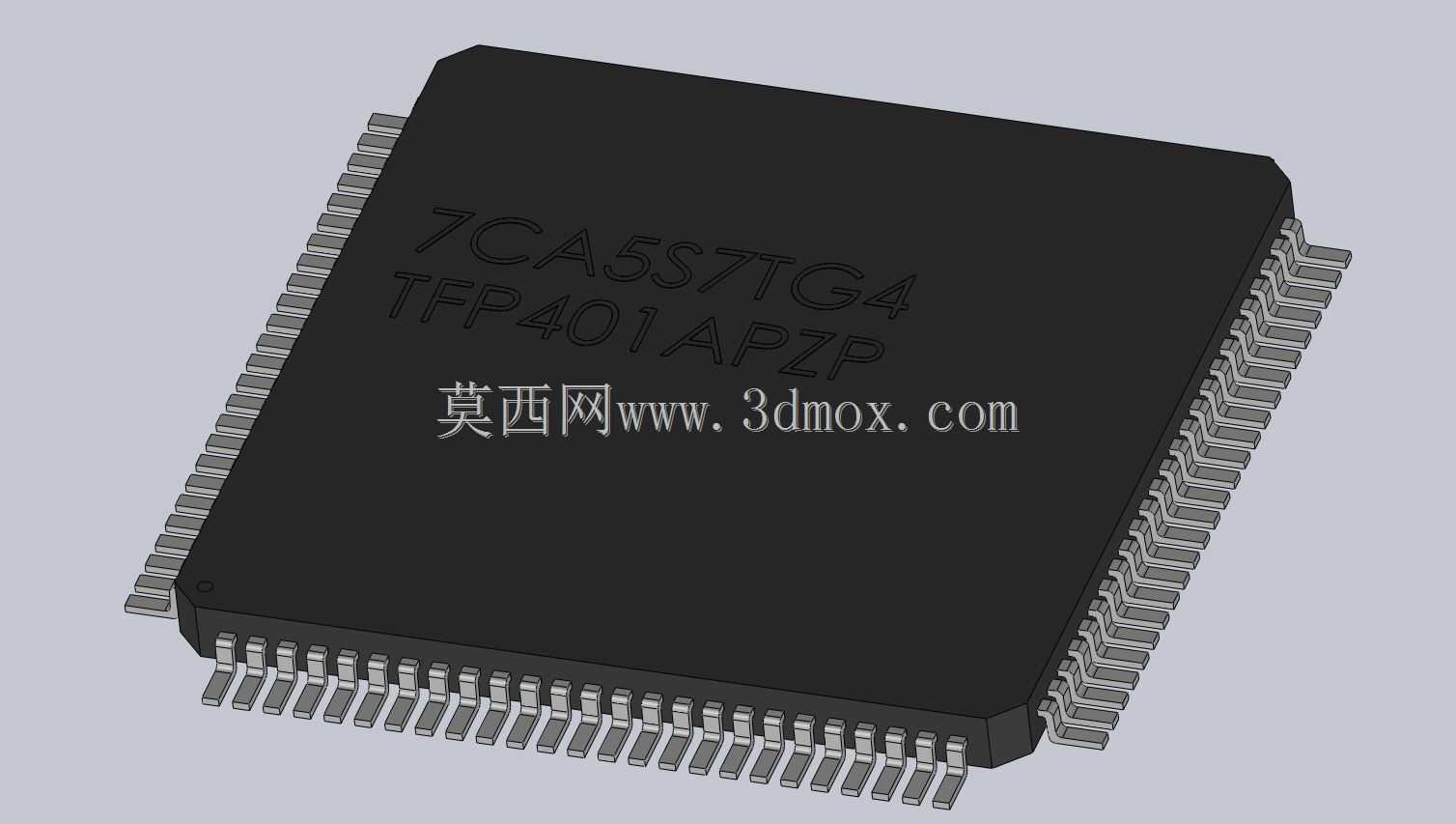

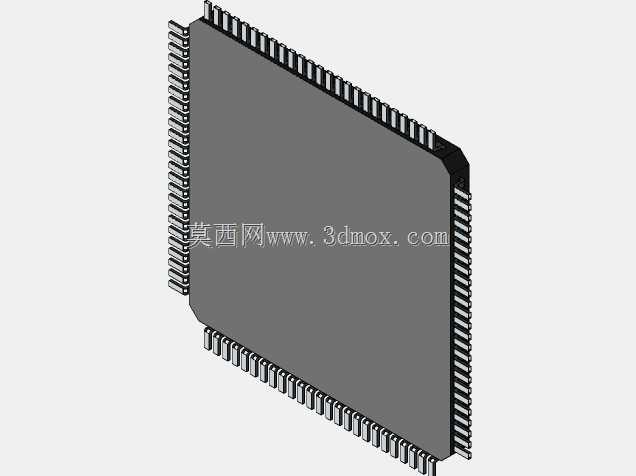

从结构设计维度看,这款芯片的三维模型完全还原了量产器件的真实外形特征:主体为黑色环氧树脂塑封本体,表面丝印清晰标注器件型号与批次标识,四周均匀排布鸥翼式引脚,单排引脚间距严格遵循LQFP封装的通用工业标准,引脚共面度公差控制在量产贴片工艺允许的范围内,完全匹配SMT回流焊的生产装配要求。建模过程中重点还原了引脚的弯折弧度、塑封本体的边角倒角、本体表面的丝印凹陷特征,没有做过度的艺术化简化,能够直接用于PCB布局阶段的结构干涉检查、整机装配的空间预留校验。

在安装边界与尺寸适配层面,这款芯片的三维模型严格参照官方 datasheet 的标称尺寸绘制,塑封本体的长宽尺寸、引脚伸出长度、本体总厚度都与实物保持一致,结构工程师在做PCB布局时,可以直接调用该模型核对芯片与周边电容、电阻、接插件的安全间距,确认芯片上方的结构件避让空间是否充足,避免出现生产阶段才发现的装配干涉问题。不同于很多简化的芯片模型只做方块示意,这个模型还原了每一根引脚的具体形态,在做热仿真分析时,也能更准确地模拟引脚的散热路径,帮助工程师评估芯片工作时的温升情况,优化周边的散热布局。

从功能特性对应的结构设计来看,这类数字接收芯片对信号完整性要求较高,模型还原的引脚排布顺序与实际器件完全一致,硬件工程师在做原理图标注、PCB走线规划时,可以对照模型核对引脚定义的对应位置,减少走线错误的概率。鸥翼式引脚的形态还原也能帮助工艺工程师提前评估钢网开口的尺寸、贴片时的吸嘴取料位置,提前预判SMT生产过程中可能出现的虚焊、立碑等工艺风险。在做整机三维装配时,这款芯片模型可以和PCB板、周边结构件完成虚拟装配,验证整机内部的空间利用率,尤其是在紧凑型车载仪表、小型工业显示终端这类空间极度受限的设备中,精准的器件模型能够帮助结构工程师压缩不必要的预留空间,实现设备的小型化设计。
