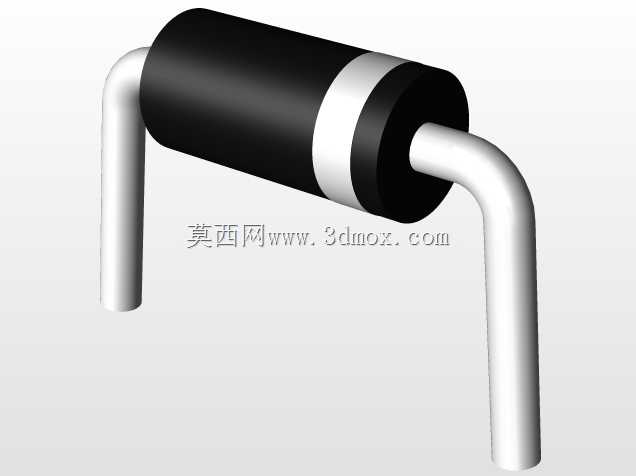

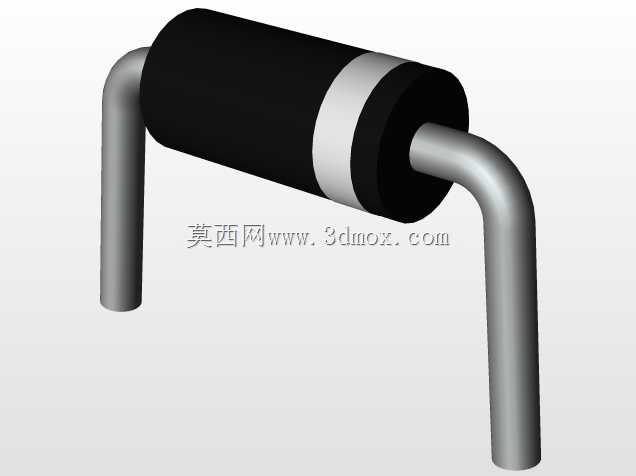

DO-204封装直插二极管三维结构模型

在消费类电子板卡、工业控制电源板、低压整流电路的PCB布局阶段，直插式二极管的实体建模精度直接影响后续结构干涉检查、装配工艺验证的可靠性，DO-204作为行业内应用极广的轴向引线二极管封装，覆盖了小信号整流、续流、检波等多类电路场景，从早年的CRT电视电源板到当下的工控IO接口板，都能见到该封装器件的身影。建模过程中首先明确两类安装场景的边界差异：水平贴板安装时，器件本体与PCB板面预留0.8mm的安全间隙，避免焊接过程中本体受热应力损伤，此时两端引线的跨距设定为9mm，引线直径取0.6mm，适配常规PCB板厚1.6mm下的通孔插装工艺，通孔孔径预留0.2mm的装配公差，方便波峰焊工序的插件操作；垂直安装场景下，器件本体垂直于PCB板面，引线弯折半径严格控制在1.5mm以上，避免引线弯折处出现应力集中导致断裂，此时安装孔跨距为4mm，可大幅缩小板卡占用面积，适配高密度布局的小型化电源模块。模型本体部分还原了环氧塑封本体的圆柱结构，本体直径2.5mm，长度5mm，本体两端与引线衔接处做了0.2mm的圆弧过渡，还原实际器件的塑封封边结构，避免建模时出现直角锐边与实际生产器件不符的问题。引线部分做了平直度的还原，未添加多余的形变特征，方便结构工程师在做装配仿真时直接调用，也可根据实际板卡的弯折需求快速调整引线形态。在做整机结构装配时，该模型可直接导入PCB结构装配文件，核对器件与周边壳体、散热片、相邻高元件的安全距离，尤其是在做电源类产品的安规间距校验时，准确的本体尺寸可避免后期打样出现电气间隙不足的问题；在做线束布线规划时，也可参考引线的伸出长度，预留合适的走线空间，避免引线与周边线束出现干涉。建模时未对本体表面的丝印标识做过度还原，保留通用封装的结构特征，方便不同参数的同封装二极管直接复用该模型，减少重复建模的工作量，提升结构设计阶段的工作效率。
